Tubulatura de ventilație transportă aerul de la ventilator la difuzoare și grile, iar alegerea greșită a tipului de tub sau a fitingurilor duce direct la pierderi de presiune, zgomot și consum mai mare. Pentru majoritatea instalațiilor rezidențiale ai nevoie de tub flexibil izolat pe traseele exterioare sau prin poduri neîncălzite (pentru a preveni condensul), tub flexibil neizolat pe traseele interioare scurte, tubulatură Spiro (rigidă, circulară) pe coloanele principale unde debitul e mare și pierderile de presiune contează, și fitinguri cu garnitură acolo unde etanșeitatea este critică (sisteme cu recuperare de căldură, trasee lungi). Mai jos găsești criteriile exacte de alegere, un tabel comparativ tub flexibil vs. Spiro, și un ghid de diametru după debitul de aer.
În acest articol
- Ce este tubulatura de ventilație și de ce contează alegerea corectă
- Tub flexibil izolat sau neizolat: care e diferența
- Ce este tubulatura Spiro și când o alegi
- Fitinguri cu garnitură sau fără garnitură
- Ce diametru alegi în funcție de debitul de aer
- Cum montezi corect tubulatura, ca să nu pierzi presiune
- Tub flexibil vs. tubulatură Spiro: tabel comparativ
- Greșeli frecvente la alegerea tubulaturii
- Întrebări frecvente
Ce este tubulatura de ventilație și de ce contează alegerea corectă?
Tubulatura de ventilație este rețeaua de tuburi prin care aerul circulă între unitatea de ventilație (ventilator sau recuperator de căldură) și punctele de refulare/aspirație din încăperi (grile, difuzoare, anemostate). Există trei familii principale: tub flexibil (aluminiu ondulat, izolat sau neizolat), tubulatură rigidă circulară tip Spiro (tablă zincată, secțiuni de obicei de 1m) și tubulatură rectangulară (pentru debite mari, spații cu înălțime redusă).
Alegerea greșită a tipului de tub nu e doar o problemă estetică. Un tub flexibil montat întins excesiv sau cu un diametru prea mic pentru debitul necesar crește pierderea de presiune, obligă ventilatorul să lucreze mai mult (consum mai mare, zgomot mai mare) și, pe termen lung, poate reduce durata de viață a motorului. La fel, un fiting fără garnitură montat pe un traseu care traversează un spațiu neîncălzit poate produce condens și infiltrații de aer nedorite.
Tub flexibil izolat sau neizolat: care e diferența și când alegi fiecare?
Tubul flexibil neizolat este un tub din aluminiu ondulat, ușor, flexibil, potrivit pentru trasee scurte în interiorul spațiului încălzit, unde nu există risc de condens (diferență mare de temperatură între aerul din tub și mediul înconjurător). Tubul flexibil izolat are un strat suplimentar de izolație termică (de regulă vată minerală între două straturi de folie de aluminiu), care previne formarea condensului atunci când tubul traversează poduri neîncălzite, tavane false expuse la diferențe de temperatură sau pereți exteriori.
| Criteriu | Tub flexibil neizolat | Tub flexibil izolat |
|---|---|---|
| Unde se montează | Interior, spațiu încălzit | Pod, exterior, perete rece |
| Risc de condens | Ridicat pe trasee reci | Redus semnificativ |
| Atenuare zgomot | Minimă | Mai bună (stratul izolator absoarbe parțial zgomotul) |
| Diametre uzuale disponibile | 102 / 127 / 160 / 203 / 254 / 315 / 356 mm | 102 / 127 / 160 / 203 / 254 / 315 / 356 mm |
Regula practică: dacă tubul traversează o zonă neîncălzită (pod, terasă, perete exterior) sau este parte dintr-un sistem cu recuperare de căldură unde diferența de temperatură între aerul evacuat și mediu e mare, alege varianta izolată. Pe trasee scurte, complet interioare, neizolat este suficient și mai economic.
Aluminiu ondulat cu strat izolator, previne condensul pe trasee prin poduri și pereți exteriori.
Aluminiu ondulat, ușor și flexibil, pentru trasee interioare scurte în spații încălzite.
Ce este tubulatura Spiro și când o alegi în locul tubului flexibil?

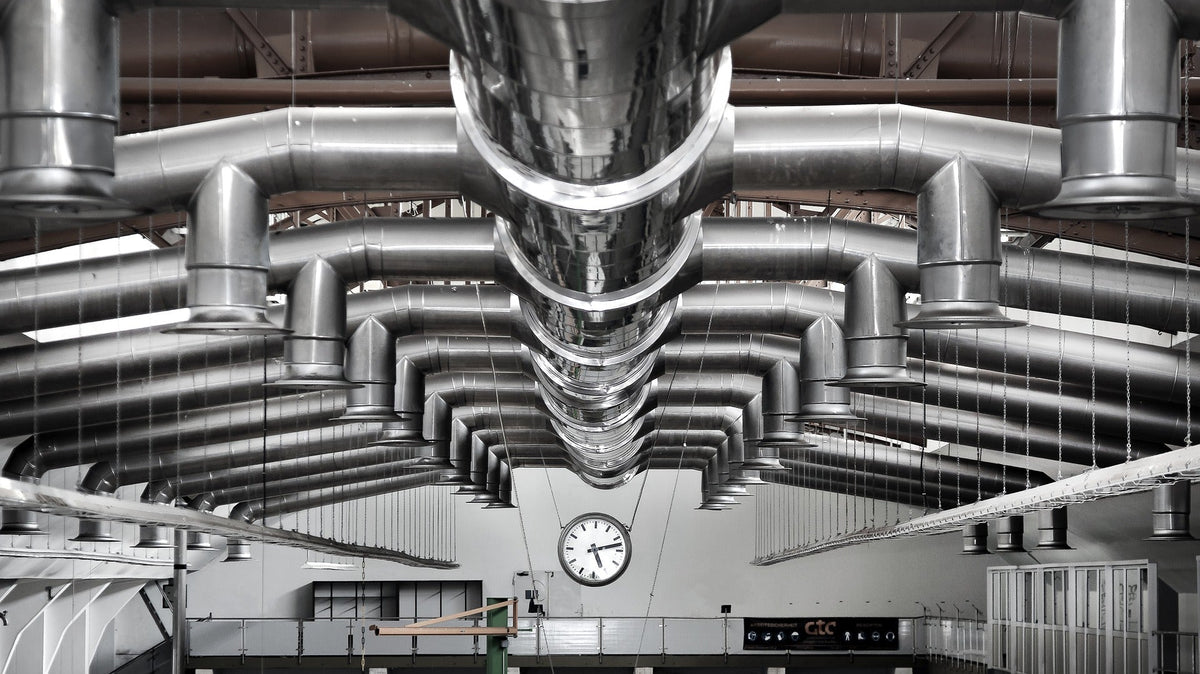

Tubulatura Spiro este un tub circular rigid din tablă zincată, fabricat prin înfășurare elicoidală (de unde vine numele „spiro"), livrat de regulă în secțiuni de 1 metru care se îmbină cu mufe și fitinguri dedicate. Spre deosebire de tubul flexibil, pereții rigizi și interiorul neted al tubulaturii Spiro reduc semnificativ frecarea aerului, deci pierderea de presiune pe metru liniar este mai mică: un avantaj esențial pe traseele lungi sau pe coloanele principale ale unui sistem centralizat.
Alege tubulatură Spiro atunci când: traseul este lung și pierderea de presiune contează pentru dimensionarea ventilatorului; debitul de aer este mare (coloane principale, nu ramificații finale); tubulatura rămâne vizibilă (tavan tehnic, hală) și trebuie să arate ordonat; sau instalația necesită rezistență mecanică mai mare decât poate oferi un tub flexibil. Tubul flexibil rămâne alegerea corectă pentru ramificațiile finale, scurte, spre grile și difuzoare, unde flexibilitatea de montaj contează mai mult decât pierderea minoră de presiune pe o distanță scurtă.
Tablă zincată, secțiuni standard de 1 metru, pentru coloane principale și trasee lungi.
Fitinguri cu garnitură sau fără garnitură: ce alegi pentru etanșeitate?
Fitingurile (coturi, teuri, reducții, mufe, nipluri) fac legătura între secțiunile de tubulatură Spiro. Diferența dintre varianta cu garnitură și cea fără garnitură este simplă, dar are consecințe reale asupra performanței instalației: garnitura de cauciuc montată pe fiting asigură etanșarea îmbinării și reduce pierderile de aer la joncțiune, în timp ce varianta fără garnitură se etanșează manual, de obicei cu bandă de aluminiu sau silicon la montaj.
Alege fitinguri cu garnitură pentru: sisteme cu recuperare de căldură (unde etanșeitatea afectează direct eficiența energetică), trasee lungi cu multe îmbinări (fiecare joncțiune neetanșă se adună la pierderea totală de presiune), sau instalații unde accesul ulterior pentru reetanșare este dificil (tavane finisate, pereți închiși). Fitingurile fără garnitură sunt o soluție validă și mai economică pentru trasee scurte, ușor accesibile, unde etanșarea manuală la montaj este suficientă și verificabilă.
Etanșare integrată din fabrică, ideal pentru trasee lungi și sisteme cu recuperare de căldură.
Variantă economică pentru trasee scurte, etanșare manuală la montaj.
Ce diametru de tubulatură alegi în funcție de debitul de aer?
Diametrul se alege astfel încât viteza aerului în tub să rămână într-un interval rezonabil (de regulă 3-6 m/s pe trasee principale, mai redusă pe ramificațiile finale, pentru zgomot minim). Ca reper orientativ, pentru debite mici (o baie, o bucătărie fără hotă puternică) un diametru de 102-127mm este suficient; pentru camere sau grupuri de încăperi cu debit moderat, 160-203mm; pentru coloane principale ale unui sistem centralizat sau debite mari, 254mm și peste.
| Aplicație tipică | Diametru orientativ |
|---|---|
| Baie, wc, dressing | Ø102-127mm |
| Bucătărie, cameră medie | Ø127-160mm |
| Ramificație pentru mai multe încăperi | Ø160-203mm |
| Coloană principală / debit mare | Ø254mm și peste |
Acesta este un reper orientativ, nu un calcul de dimensionare completă. Pentru instalații complexe (sisteme centralizate, recuperatoare de căldură), diametrul final rezultă din calculul de pierdere de presiune al întregului traseu, nu doar din debitul unei singure încăperi.
Cum montezi corect tubulatura, ca să nu pierzi presiune?
Câteva reguli de montaj care fac diferența dintre o instalație eficientă și una zgomotoasă, cu debit mai mic decât cel proiectat:
1. Întinde complet tubul flexibil pe traseu. Un tub flexibil comprimat sau ondulat excesiv poate dubla pierderea de presiune față de starea complet întinsă.
2. Evită coturile strânse: folosește fitinguri Spiro la 45° în loc de 90° acolo unde geometria permite, pentru o tranziție mai lină a aerului.
3. Etanșează fiecare îmbinare: la fitingurile fără garnitură, aplică bandă de aluminiu pe toată circumferința; la cele cu garnitură, verifică vizual că garnitura e poziționată corect înainte de a strânge colierul.
4. Susține tubulatura la intervale regulate (colier sau bandă de susținere), ca să eviți lăsarea în greutate a tubului flexibil, care creează puncte joase unde se poate acumula condens.
5. Pe secțiunile izolate, verifică la final că izolația acoperă complet tubul, inclusiv la îmbinări. Un punct neizolat lângă un fiting este suficient pentru a produce condens local.
Tub flexibil vs. tubulatură Spiro: tabel comparativ complet
| Criteriu | Tub flexibil | Tubulatură Spiro |
|---|---|---|
| Pierdere de presiune | Mai mare (suprafață ondulată) | Mai mică (interior neted) |
| Ușurință montaj | Foarte ușor, flexibil pe orice traseu | Necesită aliniere și susținere rigidă |
| Aspect vizibil | Mai puțin ordonat | Ordonat, potrivit pentru tavan tehnic vizibil |
| Recomandat pentru | Ramificații finale, trasee scurte | Coloane principale, trasee lungi, debit mare |
| Variantă disponibilă | Izolat / neizolat | Cu fitinguri cu garnitură / fără garnitură |
Greșeli frecvente la alegerea tubulaturii de ventilație
Mit: „Tubul flexibil e la fel de bun ca Spiro pe orice traseu." Adevăr: pe trasee lungi, ondulațiile tubului flexibil introduc o pierdere de presiune considerabil mai mare decât interiorul neted al tubulaturii Spiro. Pe coloane principale, diferența se vede direct în debitul livrat la capătul traseului.
Mit: „Dacă tubul e izolat, nu mai trebuie etanșat la îmbinări." Adevăr: izolația previne condensul pe suprafața tubului, dar nu ține locul unei îmbinări etanșe: o joncțiune neetanșă lasă aer să scape indiferent dacă tubul e izolat sau nu.
Mit: „Fitingurile fără garnitură sunt mereu varianta ieftină și proastă." Adevăr: sunt o alegere corectă pe trasee scurte, ușor accesibile, unde etanșarea manuală se poate verifica ușor la montaj. Problema apare doar când sunt montate neglijent sau pe trasee lungi, greu accesibile ulterior.
Întrebări frecvente
Ce diametru de tub flexibil trebuie să folosesc pentru o baie?
Pentru o baie standard, un diametru de Ø102-127mm este de regulă suficient, în funcție de debitul ventilatorului de evacuare instalat.
Pot îmbina tub flexibil direct cu tubulatură Spiro?
Da, folosind un fiting de tranziție (manșon) potrivit pentru diametrul ambelor tuburi, fixat cu colier și etanșat cu bandă de aluminiu.
De ce se formează condens pe tubul flexibil neizolat?
Condensul apare când aerul din interiorul tubului (de regulă mai cald și mai umed) întâlnește o suprafață rece a tubului, expusă la un mediu cu temperatură mult mai mică (pod, exterior). Soluția este trecerea la varianta izolată pe acel segment de traseu. Dacă ai deja apă pe tubulatură și vrei să identifici exact ce o produce, vezi cele 5 cauze ale condensului pe tubulatura de ventilație și cum se elimină fiecare.
Câte secțiuni de tubulatură Spiro de 1m îmi trebuie pentru un traseu de 5 metri?
Teoretic 5 secțiuni, dar în practică calculezi și fitingurile de îmbinare (mufe) și eventualele coturi, care pot scurta ușor lungimea utilă a traseului drept.
Se poate monta tubulatură Spiro fără fitinguri cu garnitură?
Da, cu fitinguri fără garnitură etanșate manual cu bandă de aluminiu la montaj, însă pe trasee lungi sau greu accesibile ulterior, varianta cu garnitură reduce riscul de pierderi de aer nedetectate.
Care este diferența reală de preț între tub flexibil izolat și neizolat?
Diferența variază după diametru, dar varianta izolată costă vizibil mai mult decât cea neizolată pe același diametru, din cauza stratului suplimentar de izolație termică, iar diferența se recuperează însă prin prevenirea condensului pe termen lung.
