Valva de aspiratie

19,00 RON

În stoc

Garanție 2 ani

Retur 14 zile

Livrare rapidă

Durata de livrare:

Cod Produs: EV100

Ai nevoie de ajutor? 0758072469

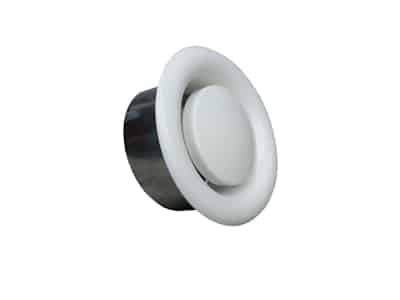

Valvă de Aspirație Circulară din Oțel - Model EV

Modelul EV este o valvă de aspirație circulară, special proiectată pentru evacuarea (aspirația) aerului în sistemele de ventilație și climatizare. Această valvă reprezintă o soluție tehnică ideală și foarte practică atât pentru instalațiile cu debit de aer constant, cât și pentru cele cu debit variabil, fiind optimizată pentru încăperi de dimensiuni reduse, cu montaj pe tavan sau pe perete.

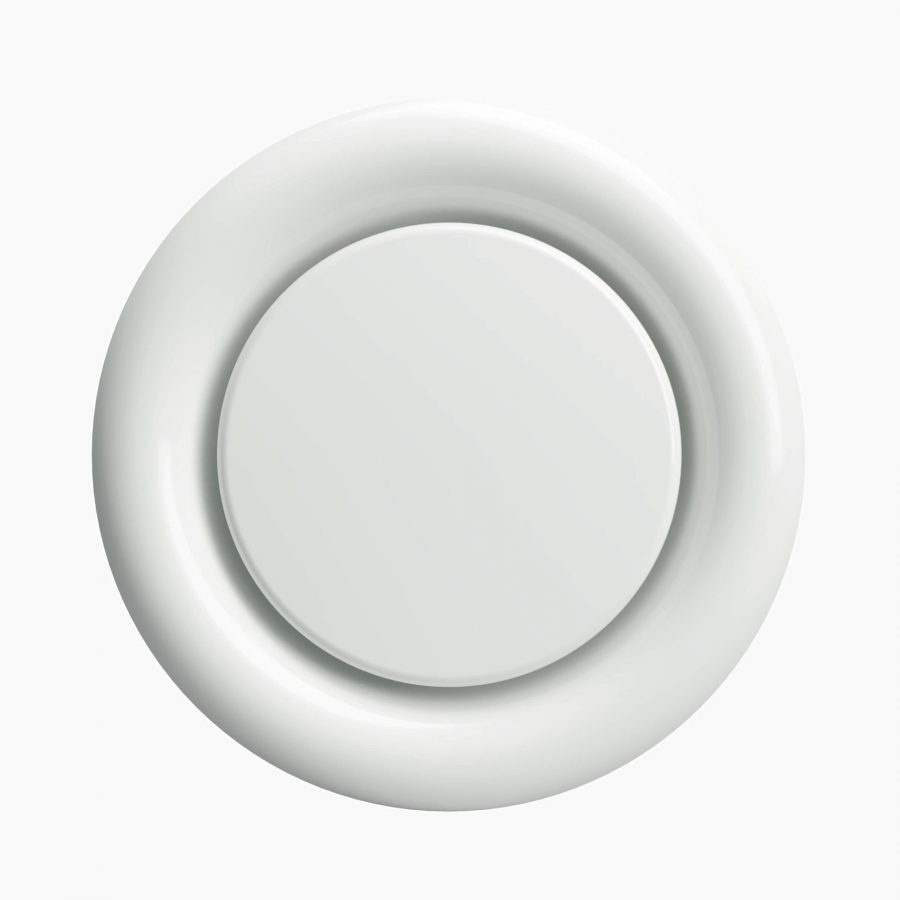

Valva de aspiratie circulara din otel alb model EV

Imagine de prezentare: Valvă de evacuare aer model EV

Reglaj manual facil al debitului de aer

Valva dispune de o geometrie funcțională inteligentă care permite echilibrarea rapidă a sistemului de ventilație:

Disc central reglabil: Debitul de aer se reglează extrem de simplu, prin înșurubarea sau deșurubarea manuală a discului central.
Controlul secțiunii: Această mișcare mărește sau micșorează spațiul liber dintre discul central și rama exterioară, modificând volumul de aer extras din încăpere.

Specificații Tehnice și Dimensiuni

Materiale durabile: Valva este confecționată integral din oțel robust, vopsit standard în câmp electrostatic în nuanța RAL 9016 alb lucios. La cerere, produsul poate fi personalizat prin vopsire în orice altă culoare din paletarul RAL.
Cadru de montaj inclus: Fiecare valvă este însoțită de un cadru special de montaj realizat din tablă de oțel zincat premium. Cadrul este prevăzut cu găuri pentru o fixare mecanică rigidă.
Etanșare superioară: Produsul este echipat din fabrică cu o garnitură specială de etanșare, prevenind scurgerile de aer pe lângă tubulatură și apariția petelor de praf pe tavan/perete.

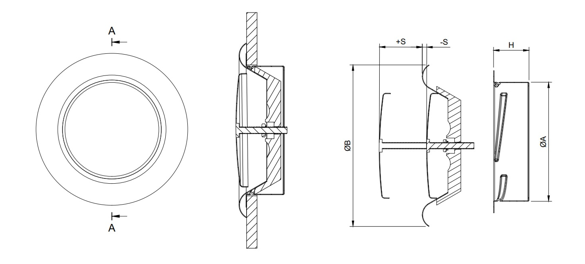

Schita tehnica si dimensiuni constructive valva circulara EV

Schiță tehnică: Dimensiuni geometrice EV

Tabel de dimensiuni standard

Variantele dimensionale disponibile sunt adaptate pentru a se conecta direct la tubulaturile standard din rețelele de ventilație:

Diametru Nominal (ØA) [mm]	Diametru Exterior Maxim (ØB) [mm]	Adâncime Cadru/Corp (H) [mm]
EV 100	100 mm	138 mm	50 mm
EV 125	125 mm	164 mm	50 mm
EV 150	150 mm	202 mm	50 mm
EV 160	160 mm	211 mm	50 mm
EV 200	200 mm	248 mm	50 mm

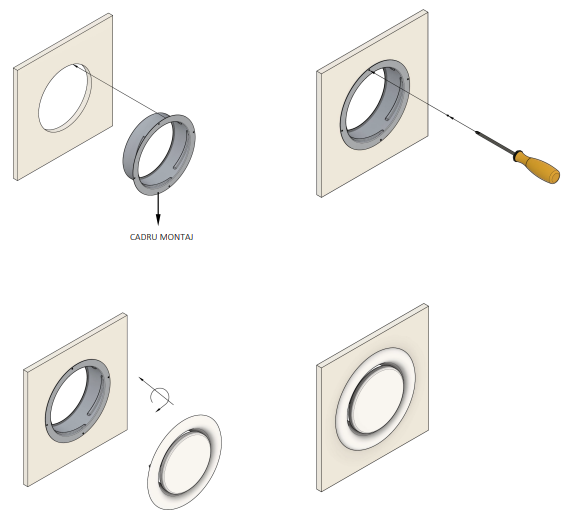

Ghid de Instalare și Montaj

Instalarea valvei EV este curată, rapidă și se realizează în câțiva pași simpli cu ajutorul cadrului de montaj livrat în pachet:

Cadrul de montaj din oțel zincat se introduce în decupajul din tavan sau perete (în legătură cu tubulatura circulară rigidă sau flexibilă).
Se fixează rigid cadrul cu ajutorul șuruburilor prin găurile cu care este prevăzut.
Corpul valvei EV se introduce în cadrul de montaj printr-o mișcare ușoară de rotație până când se fixează perfect pe garnitura de etanșare.

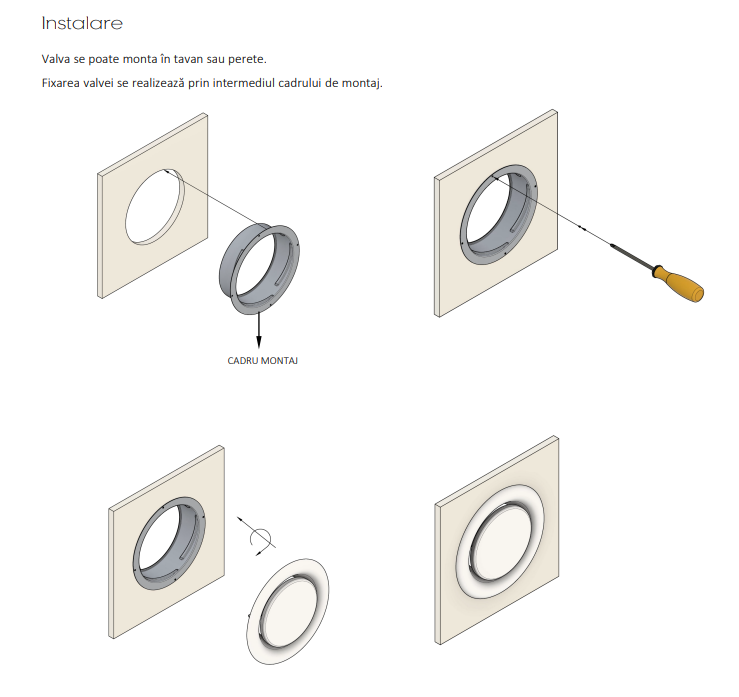

Etape montaj valva de aspiratie in perete sau tavan fals cu cadru inclus

Ghid vizual: Succesiunea operațiilor pentru un montaj perfect etanș

Ghid pentru Lansarea Comenzii

Pentru a configura corect produsul necesar proiectului dumneavoastră, vă rugăm să specificați opțiunile dorite urmând structura de mai jos:

Model: EV (Valvă de aspirație/evacuare circulară)
Diametru nominal: 100 mm / 125 mm / 150 mm / 160 mm / 200 mm (alegeți dimensiunea potrivită tubulaturii).
Finisaj/Culoare: RAL 9016 (Alb lucios standard) / RAL... (Alt cod de culoare solicitat la cerere).
