Difuzor Pătrat 595×595 cu Jet de Aer Turbionar pentru Ventilație (Până la 4m înălțime)
5-7 zile lucrătoare
207 RON
TVA inclus
1
Garanție 2 ani
Retur 14 zile
Plată securizată
Nu ești sigur ce model îți trebuie?
0758072469
Sună-ne și îți recomandăm pe specificații.
Program: L–V · 09:00–18:00

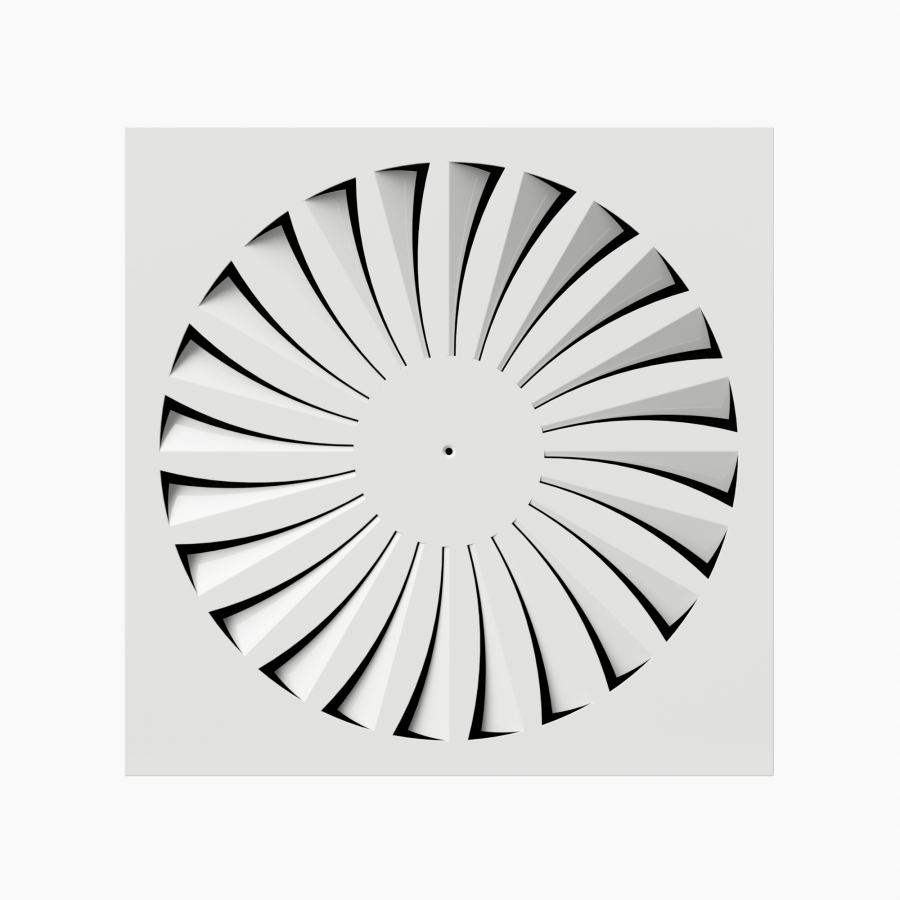

ST -1 este un difuzor pătrat cu jet de aer turbionar, utilizat pentru introducerea sau evacuarea aerului. Difuzorul este recomandat pentru încăperi cu înălțimea de pana la 4m.
Designul lamelelor, dispunerea lor radială și acțiunea turbionară determină un nivel ridicat al ratei inducției.
Difuzorul se poate utiliza pentru instalații cu debit de aer constant sau variabil.
Lamelele difuzorului sunt fixe și dispuse radial la nivelul plăcii frontale.
Inducția aerului se produce rapid datorită acțiunii turbionare, având ca rezultat o schimbare rapidă a temperaturii.
Difuzorul are dimensiunile exterioare 595×595 mm.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub, și garnitură de etanșare.

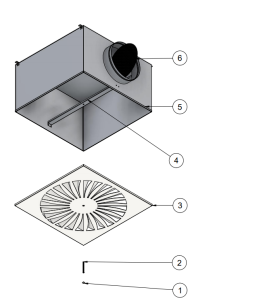

Schiţă tehnică
Specificaţii produs
1 - Capac mascare
2 - Șurub fixare
3 - Difuzor ST-1
4 - Bracket (traversă montaj)
5 - Plenum (opțional)
6 - Clapetă perforată (opțional)
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii flexibile.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.
Designul lamelelor, dispunerea lor radială și acțiunea turbionară determină un nivel ridicat al ratei inducției.
Difuzorul se poate utiliza pentru instalații cu debit de aer constant sau variabil.
Lamelele difuzorului sunt fixe și dispuse radial la nivelul plăcii frontale.
Inducția aerului se produce rapid datorită acțiunii turbionare, având ca rezultat o schimbare rapidă a temperaturii.
Difuzorul are dimensiunile exterioare 595×595 mm.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub, și garnitură de etanșare.

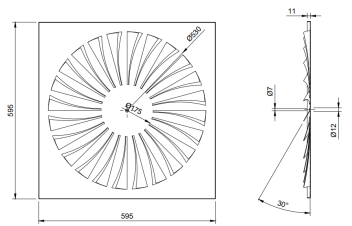

Schiţă tehnică
Specificaţii produs
1 - Capac mascare
2 - Șurub fixare
3 - Difuzor ST-1
4 - Bracket (traversă montaj)
5 - Plenum (opțional)
6 - Clapetă perforată (opțional)

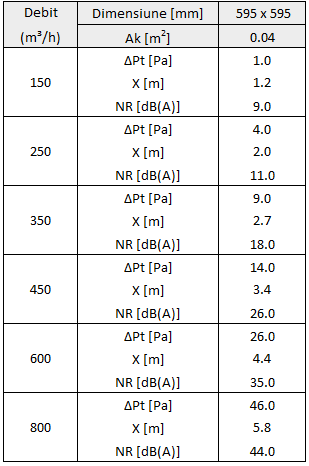

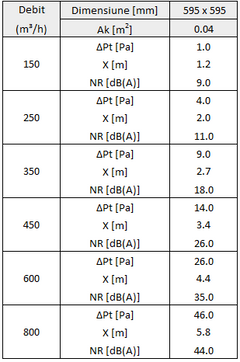

Notă
Valorile de mai sus sunt date pentru o diferență de temperatură de -6K și pentru conectare orizontală la tubulatură.
Legendă
Ak [m²] – Suprafața liberă
∆Pt [Pa] - Pierderea de presiune
X [m] – Lungimea jetului de aer la viteza 0.25 m/s
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii flexibile.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.

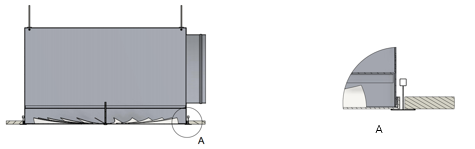

Difuzorul se poate monta în plafon fals casetat 600 x 600 mm, tavan continuu sau suspendat.
Fixarea difuzorului de plenum se realizează prin utilizarea unui șurub central fixat în traversa de montaj poziționată în interiorul adaptorului.
Montaj în plafon fals casetat
Montaj în plafon fals continuu
Suspendat în plafon
