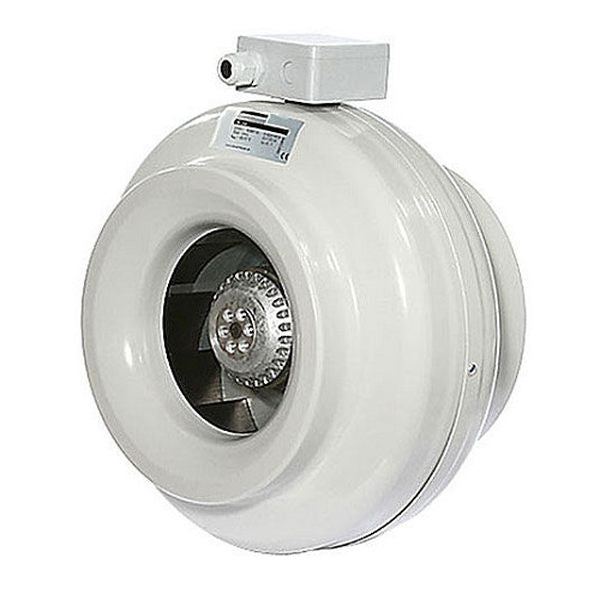

Ventilator de tubulatură Ruck RS 200, DN200
Pe scurt: Ruck RS 200 (cod producător 104209) este un ventilator radial compact de tubulatură pentru conducte circulare DN200, cu motor AC monofazat și turație reglabilă continuu. Oferă până la 810 m³/h și 460 Pa, la un consum maxim de 100 W, într-un corp de 227 x 344 x 386 mm și 4,05 kg. Este potrivit pentru rețele de tubulatură cu pierderi de presiune ridicate și poate transporta aer până la 70 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
RS 200 este un ventilator radial compact din seria RS, pentru montaj în tubulatură circulară DN200. Are motor AC monofazat și debitează până la 810 m³/h; presiunea statică maximă este de 460 Pa.
Alegerea punctului de funcționare: debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan. Pentru dimensionare, consultați curba de performanță a modelului.
| Debit maxim | Presiune statică maximă | Alimentare | Racord | Protecție |
|---|---|---|---|---|
| 810 m³/h | 460 Pa | 230 V, 1~, 50 Hz | DN200 | IPX4 |
Caracteristici principale
- Ventilator radial compact: elice radială cu palete curbate înapoi, potrivită pentru rețele de tubulatură cu pierderi de presiune ridicate (460 Pa maxim).
- Carcasă din tablă de oțel: construcție robustă, 4,05 kg.
- Motor AC monofazat, turație controlabilă continuu: Turația se reglează continuu cu regulatoarele de turație originale Ruck.
- Funcționare la 70 °C: temperatura maximă a mediului transportat, în funcționare continuă.
- Protecție IPX4 pentru echipamentul complet, IP44 la cutia de borne.
Specificații Tehnice și Materiale
- Serie: RS, ventilator radial de tubulatură.
- Carcasă: tablă de oțel. Rotor: plastic.
- Motor: AC monofazat, 230 V, 1~, 50 Hz, clasă de izolație F.
- Racord tubulatură: DN200.
- Dimensiuni de gabarit: lungime 227 mm, lățime 344 mm, înălțime 386 mm.
- Greutate: 4,05 kg.
- Clasă de protecție: IPX4 (complet), IP44 (cutie de borne).
- Temperaturi: mediu transportat maximum 70 °C, mediu ambiant maximum 70 °C.

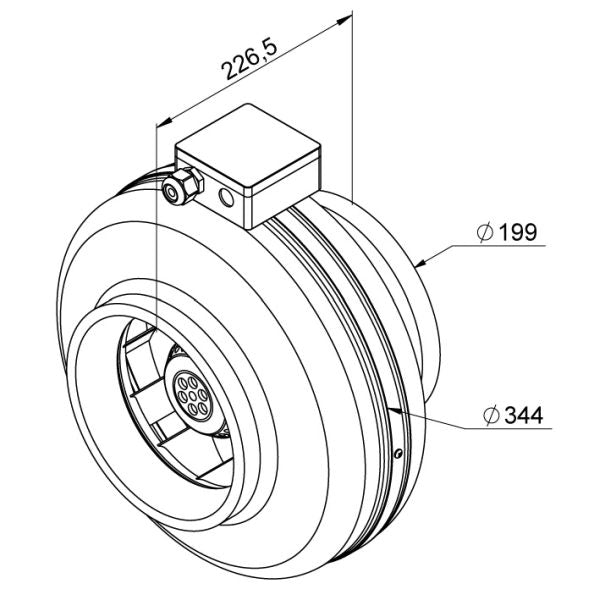

Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Ghid de performanță
Valorile maxime declarate de producător la 50 Hz. Curbele complete de funcționare se trimit la cerere.
| Parametru | Valoare |
|---|---|
| Debit maxim | 810 m³/h |
| Presiune statică maximă | 460 Pa |
| Turație maximă | 2.720 rpm |
| Eficiență ventilator maximă | 28,9 % |
| Consum maxim de putere | 100 W |
| Curent nominal motor | 0,43 A |
| Curent maxim | 0,46 A |
Ghid de Instalare și Montaj
RS 200 se montează în linie, în tubulatură circulară DN200:
- Montaj în tubulatură: între două tronsoane de tubulatură DN200; spațiul necesar este de 227 x 344 x 386 mm.
- Etanșare și zgomot: recomandăm manșete de legătură Ruck, pentru etanșare și decuplare fonică.

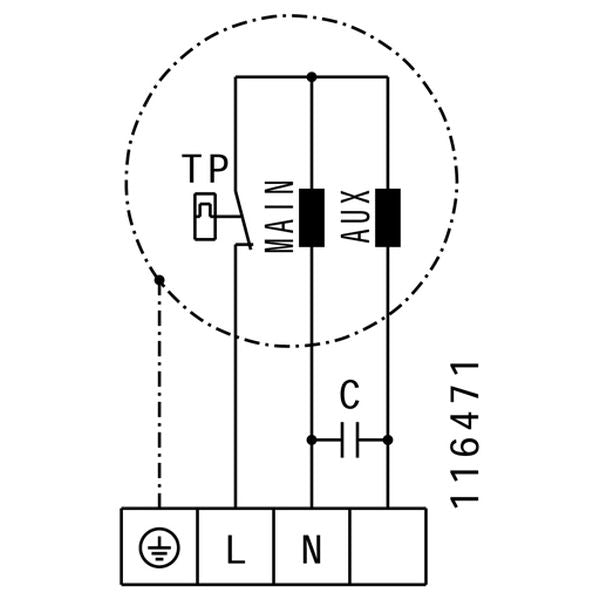

- Racordare electrică: 230 V, 1~, 50 Hz; curent maxim 0,46 A, siguranță recomandată 6 A.
- Reglaj: Turația se reglează continuu cu regulatoarele de turație originale Ruck.
Accesorii Opționale Disponibile
- Manșete de legătură, clapete antiretur și grile de protecție pentru racord DN200.
- Cutii filtrante și atenuatoare fonice pentru filtrare și reducerea zgomotului în tubulatură.
- Comenzi electrice: întrerupătoare, comutatoare și regulatoare de turație originale Ruck.
Spune-ne ce accesorii ai nevoie și îți pregătim oferta completă.
Ghid pentru Lansarea Comenzii
Pentru a comanda corect, specifică următoarele:
- Model: RS 200 (cod producător 104209).
- Racord: DN200.
- Accesorii dedicate: manșetă / clapetă antiretur / filtru / atenuator / comandă electrică / fără accesorii.
- Disponibilitate: 2–3 zile lucrătoare.
- Documente: desen cotat, fișă tehnică, declarație de conformitate CE și manual, la cerere, în limba română.
Întrebări frecvente despre Ruck RS 200
Ce debit de aer asigură Ruck RS 200?
Ruck RS 200 asigură un debit maxim de 810 m³/h și o presiune statică maximă de 460 Pa. Cele două valori nu se obțin simultan. Producătorul declară ca punct nominal 468 m³/h la 228 Pa, la 50 Hz. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN200, adică diametru nominal de 200 mm, între două tronsoane de conductă. Spațiul necesar este de 227 x 344 x 386 mm.
Când aleg un ventilator radial în loc de unul diagonal?
Ventilatorul radial, cum este RS 200, este indicat când rețeaua de tubulatură are pierderi de presiune mari (de exemplu trasee lungi, coturi, filtre sau atenuatoare), pentru că poate lucra la presiuni de până la 460 Pa. Ventilatorul diagonal, precum seria Ruck ETAMASTER, oferă debit mare într-un corp compact în rețele cu rezistență mai mică.
Cum se reglează turația la RS 200?
RS 200 are motor AC monofazat cu turație controlabilă continuu. Reglajul se face cu regulatoarele de turație originale Ruck. Spune-ne ce comandă dorești și îți pregătim oferta cu varianta compatibilă.
Ce înseamnă clasa de protecție IPX4?
IPX4 înseamnă că echipamentul complet este protejat la stropire cu apă din orice direcție. Cutia de borne are protecție IP44. Ventilatorul nu este destinat scufundării sau jeturilor puternice de apă.
Ce temperatură a aerului suportă?
Temperatura maximă a aerului transportat este de 70 °C, în funcționare continuă, iar temperatura maximă a mediului ambiant este tot de 70 °C.
Ce accesorii îmi trebuie pentru montaj?
Pentru o instalare corectă recomandăm manșete de legătură Ruck, care asigură etanșarea și decuplarea fonică. Opțional sunt disponibile clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Spune-ne ce ai nevoie și îți pregătim oferta completă.
Cât durează livrarea și ce documente primesc?
Disponibilitatea este de 2–3 zile lucrătoare. La cerere trimitem în limba română desenul cotat, fișa tehnică, declarația de conformitate CE și manualul.
