Grilă de Aspirație din Aluminiu cu Miez Tip Fagure pentru Ventilație și Recirculare Aer

Grilă de Aspirație cu Miez Tip Fagure (Caroiaj) - Model EG-0

Modelul EG-0 este o grilă de aspirație sau recirculare din aluminiu, recunoscută pentru structura sa centrală de tip caroiaj (fagure), cu ochiuri de 12.5 x 12.5 mm și înclinație 0°. Această configurație tehnică este optimizată pentru a permite evacuarea unui volum mare de aer, păstrând în același timp pierderile de presiune la un nivel minim, aspect esențial pentru eficiența energetică a instalației.

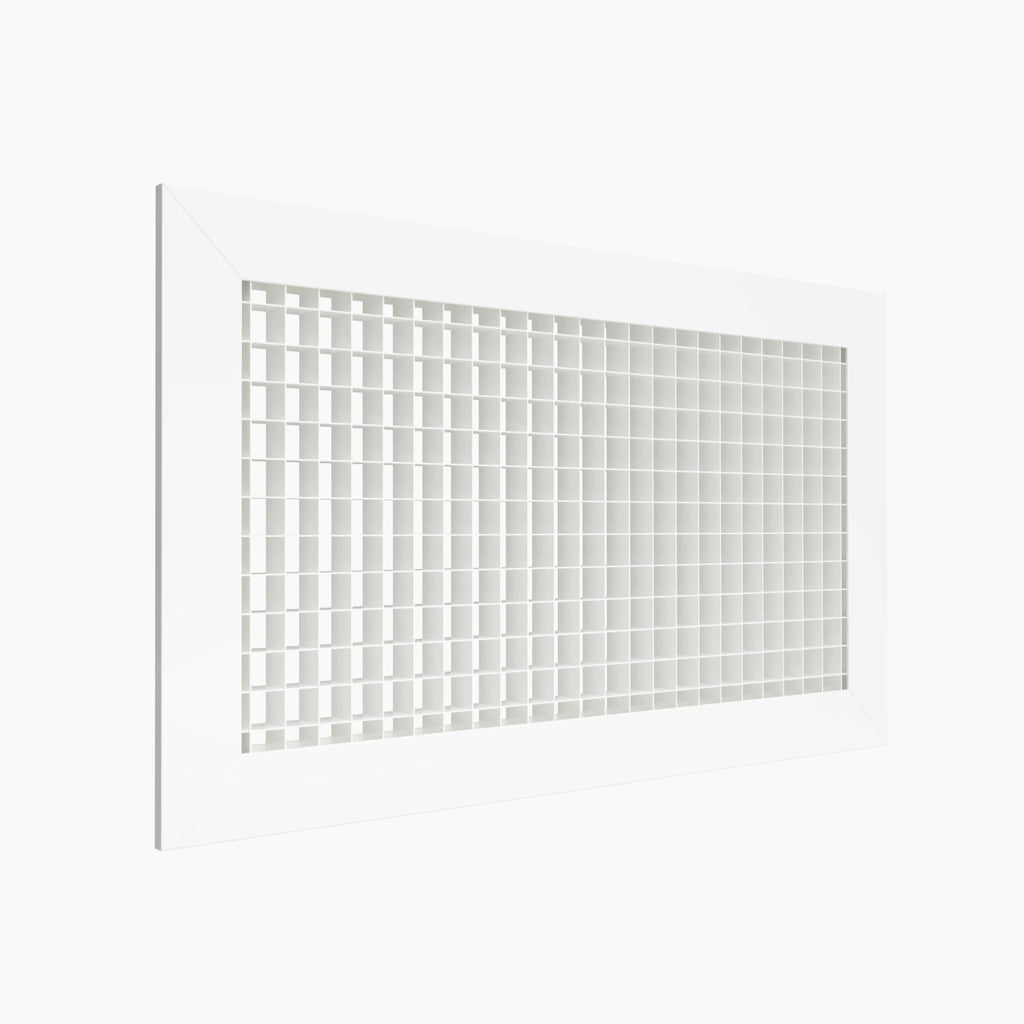

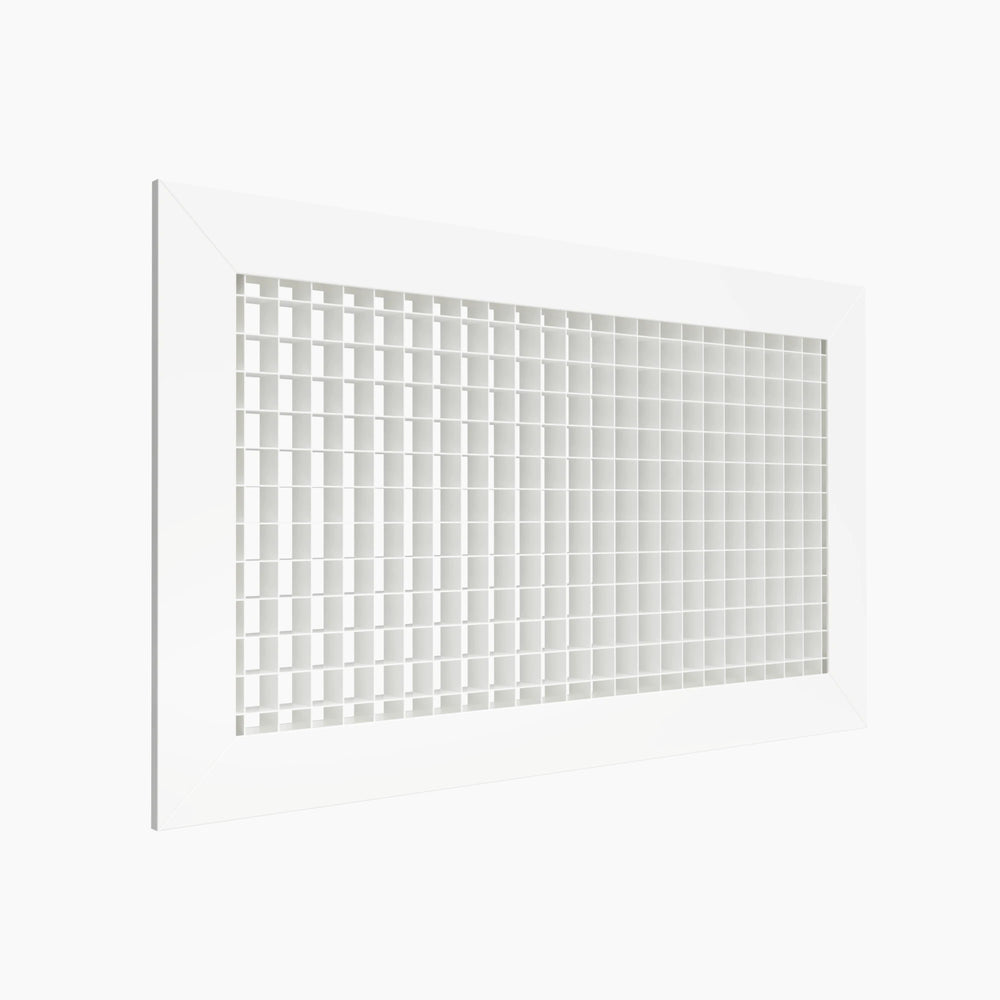

Imagine de prezentare: Grilă aspirație EG-0 cu design tip fagure

Design optimizat pentru debite mari de aer

Grila EG-0 combină estetica modernă a aluminiului cu o construcție tehnică ce facilitează un flux de aer neobstrucționat:

• Caroiaj 12.5 x 12.5 mm: Designul de tip "egg-crate" oferă un aspect curat și permite trecerea unui debit generos de aer cu rezistență minimă.

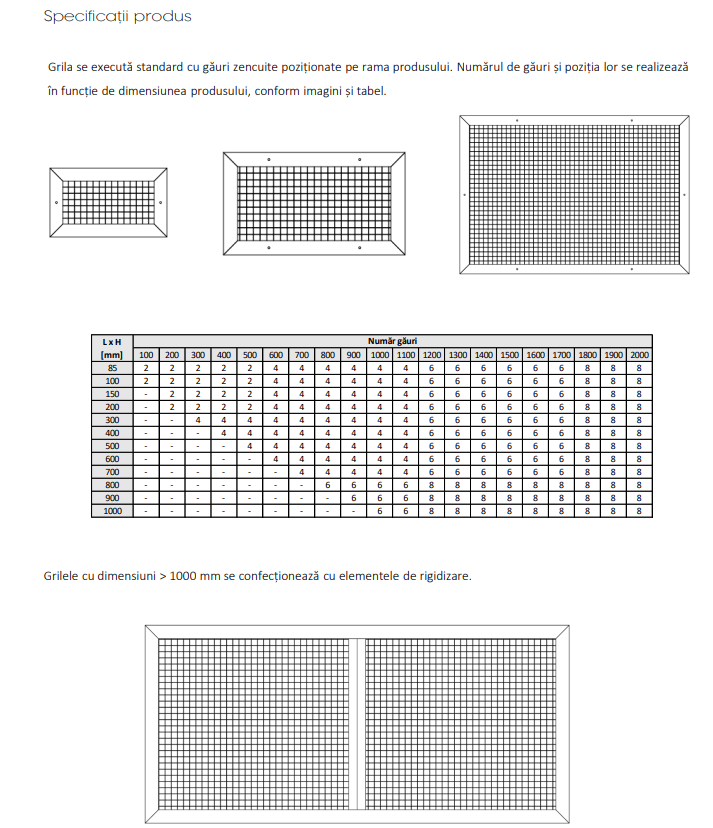

• Rigiditate structurală: Grilele cu dimensiuni mai mari de 1000 mm sunt echipate cu elemente de rigidizare, asigurând stabilitate și durabilitate.
• Versatilitate: Poate fi instalată în orice configurație, fiind adecvată pentru perete, tavan fals sau direct pe canalele de ventilație rectangulare.

Specificații Tehnice și Finisaje

• Material: Aluminiu extrudat, garantând rezistență la coroziune și greutate redusă.
• Finisaj Standard: Vopsire în câmp electrostatic în nuanța RAL 9016 alb lucios.
• Opțiuni de personalizare: La cerere, rama poate fi executată din aluminiu anodizat natur sau grila poate fi vopsită în orice altă nuanță RAL.
• Mentență: Materialele utilizate nu sunt supuse uzurii, produsul nefiind nevoie de mentență activă în condiții normale de exploatare.

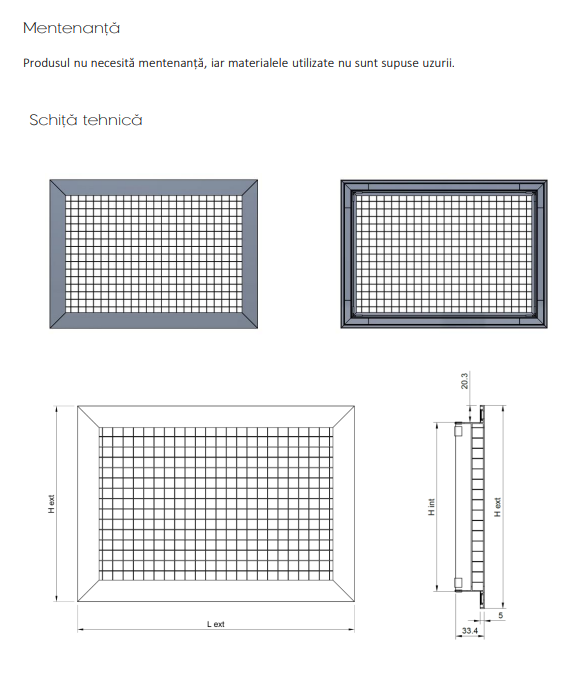

Schiță tehnică: Detalii constructive și cote constructive

Ghid de Instalare

Grila EG-0 este proiectată pentru o instalare flexibilă, adaptată contextului tehnic:

• Fixare standard: Realizată prin intermediul găurilor zencuite de pe ramă, utilizând șuruburile incluse în kit-ul de livrare.
• Montaj în tavan casetat (595x595 mm): Grila se așază direct pe structura tavanului fals (modul 600x600 mm), nefiind necesare găuri de fixare.
• Montaj ascuns (opțional): Pentru instalări estetice, se poate utiliza un contracadru (CC) cu cleme de fixare tip clips.

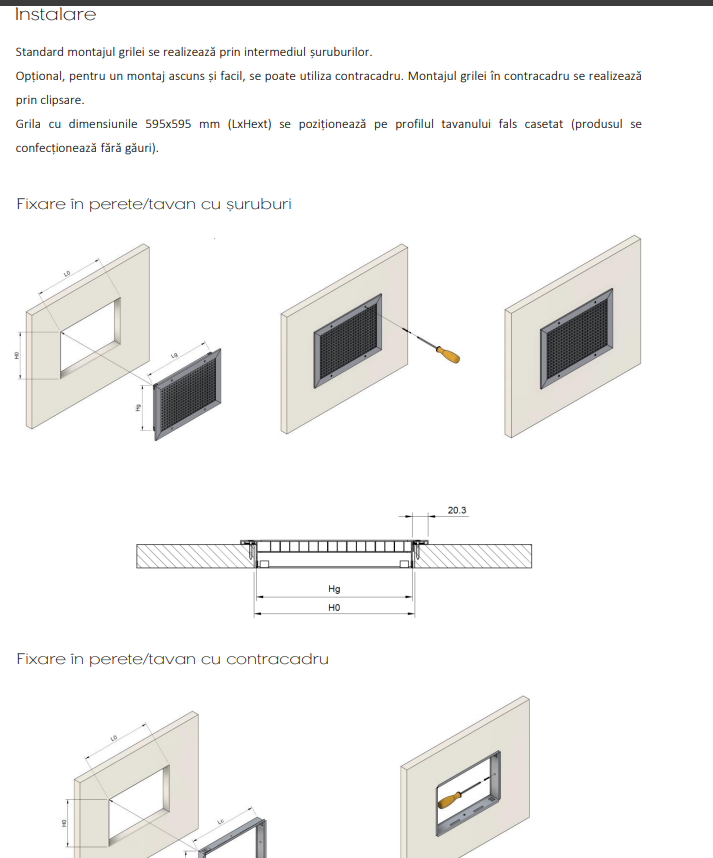

Ghid vizual: Montajul grilei în tavan casetat sau perete

Accesorii Opționale

• Plenum de racordare: Adaptor disponibil în varianta izolată (AIZ) sau neizolată (AN), cu ieșire orizontală sau verticală, pentru conectarea facilă la tubulatura circulară.
• Filtru G4 (F-R): Filtru de aer cu ramă din aluminiu ce se montează pe racordul grilei pentru a proteja instalația de impurități.
• Registru de reglaj (OBD): Pentru controlul debitului de aer.

Ghid pentru Lansarea Comenzii

Pentru a configura corect produsul necesar, utilizați structura de mai jos:

• Model: EG-0 (Grilă aspirație tip fagure).
• Dimensiuni (L x H): Specificați golul de încastrare.
• Accesorii: F-R (Filtru) / AIZ (Plenum izolat) / AN (Plenum neizolat) / OBD (Registru reglaj) / CC (Contracadru).
• Finisaj/Culoare: RAL 9016 (Alb standard) / Alt RAL / EL (Anodizat natur - doar ramă).
