Grilă de Aspirație cu Ușă de Acces Tip Fagure - Model EGD-0

Modelul EGD-0 combină funcția de evacuare/aspirație a volumelor mari de aer cu un acces tehnic rapid în tubulatură sau plafonul fals. Datorită caroiajului central de tip fagure orientat la 0°, produsul asigură o trecere extrem de liberă a fluxului de aer, reducând la minimum zgomotul și pierderile de presiune din rețea Este recomandată pentru utilizare în spații comerciale, birouri sau spații industriale unde se dorește o integrare estetică discretă și acces periodic facil la componentele HVAC

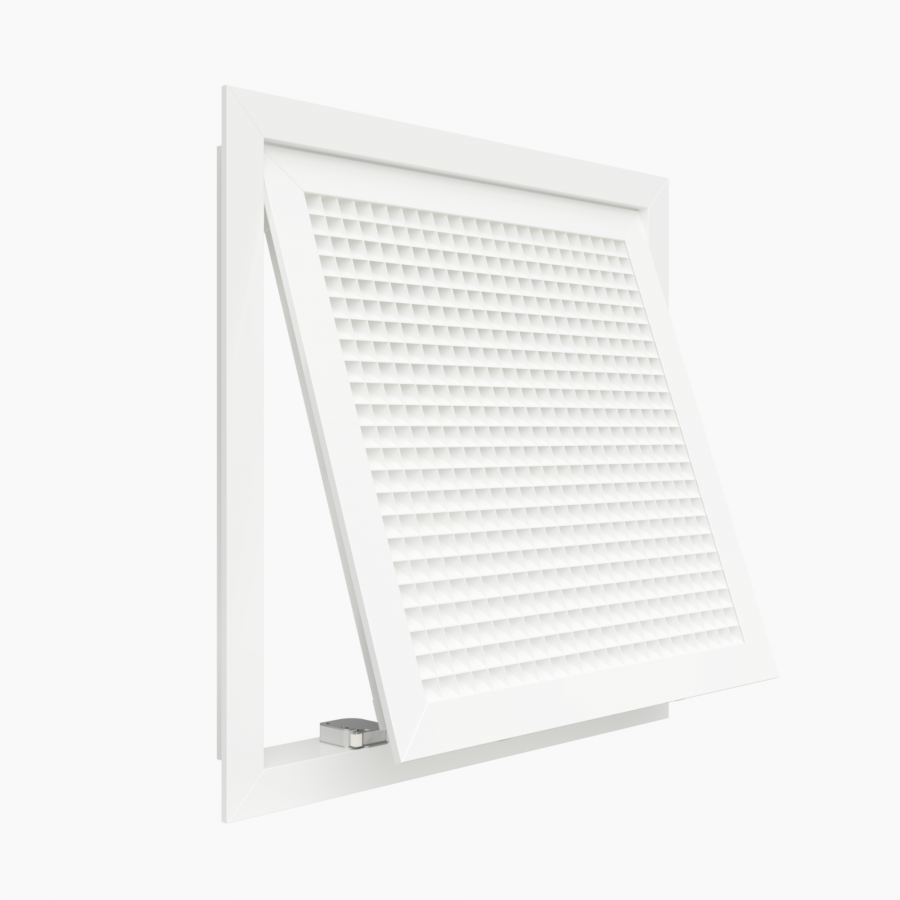

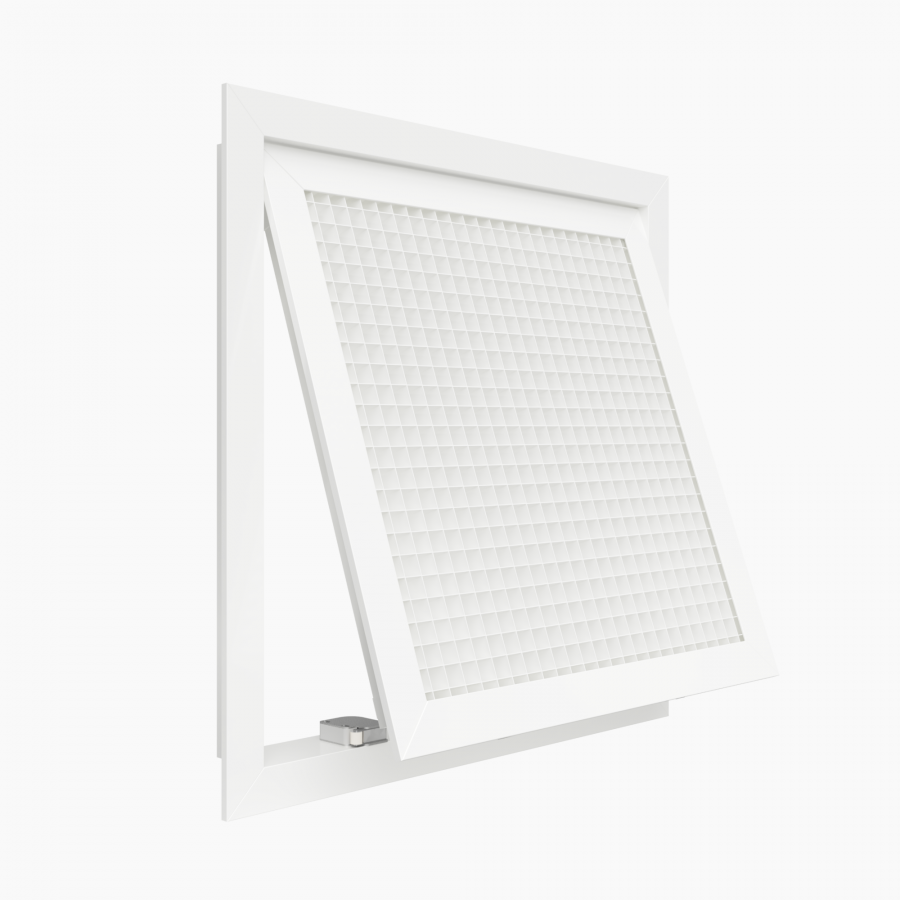

Imagine de prezentare: Grilă de acces din aluminiu model EGD-0 cu deschidere prin apăsare și structură tip fagure

Sistem Click, Caroiaj Performant și Construcție Modulabilă

Grila EGD-0 oferă caracteristici tehnice avansate proiectate pentru funcționalitate și versatilitate maximă:

• Deschidere facilă de tip click: Panoul central rabatabil este deblocat și blocat simplu, prin apăsare directă, eliminând necesitatea uneltelor speciale pentru inspecția filtrelor sau racordurilor

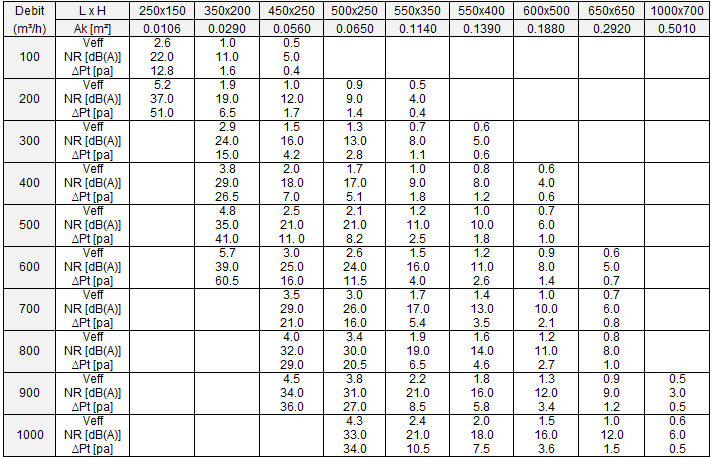

• Geometrie tip fagure (0°): Structura caroiajului cu ochiuri de 12.5 x 12.5 mm și înclinație la 0° garantează o suprafață liberă mare ($A_k$), optimizând vehicularea debitelor masive de aer
• Finisaj rezistent din aluminiu: Cadrul și ușița sunt realizate din profile din aluminiu extrudat, vopsite în câmp electrostatic în nuanță standard RAL 9016 alb lucios (alte opțiuni RAL disponibile la cerere)

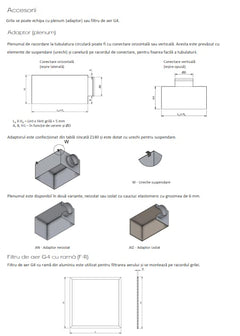

• Sistem configurabil de accesorii: Grila poate fi dotată opțional cu filtru de aer G4 cu ramă din aluminiu (F-R) pentru reținerea prafostului sau cu adaptor (plenum) zincat cu conectare orizontală ori verticală (în opțiune neizolată AN sau izolată AIZ cu cauciuc elastomeric de 6 mm)

Specificații Tehnice și Parametri Funcționali

• Model produs: EGD-0 (Grilă de aspirație cu ușă de acces)
• Material: Aluminiu extrudat
• Parte centrală: Caroiaj tip fagure 12.5 x 12.5 mm la 0°
• Mecanism deschidere: Sistem click (apăsare push-push)
• Finisaj standard: Vopsire electrostatică RAL 9016 alb lucios (Alte culori RAL la cerere)
• Sistem de montaj: Fără găuri vizibile pe ramă (standard); opțional cu găuri de montaj realizate pe ramă
• Compatibilitate montaj: Perete, plafon fals continuu sau tavan fals casetat
• Accesorii opționale: Filtru aer G4 (F-R), Adaptor neizolat (AN), Adaptor izolat 6 mm (AIZ)

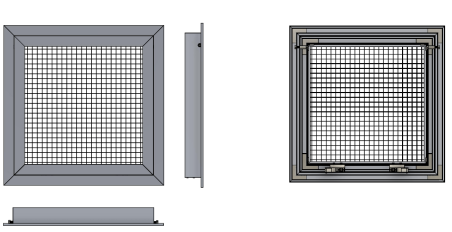

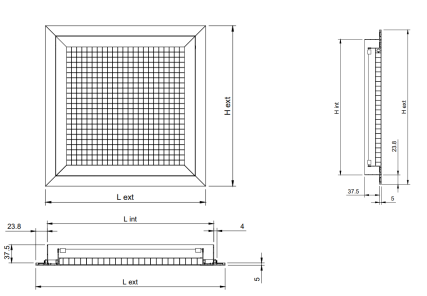

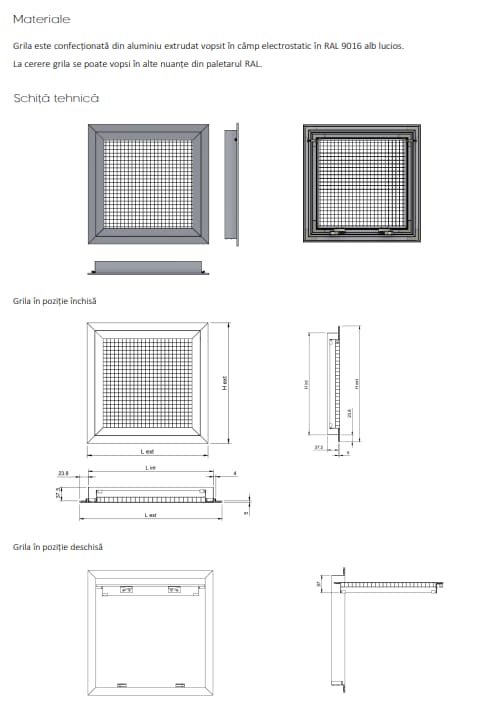

Schiță tehnică: Detalii constructive pentru pozitiile închis/deschis și cote de montaj ($L_{ext}, L_{int}, H_{ext}, H_{int}$)

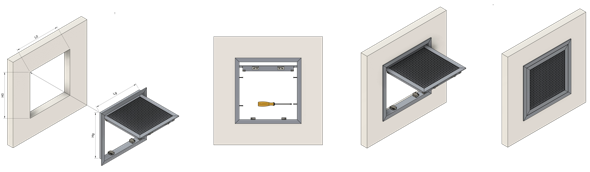

Ghid de Instalare și Opțiuni de Configurare

Versatilitatea constructivă permite integrarea facilă în multiple tipuri de plafoane și pereți[cite: 9]:

• Montaj pe perete / plafon continuu: Se introduce în golul decupat și se fixează mecanic direct pe structură sau pe adaptorul de tubulatură
• Montaj în tavan casetat: Dimensiunile exterioare ale grilei sunt concepute pentru potrivirea directă în rasterele standard ale tavanelor suspendate
• Întreținere și curățare: Accesul la filtrul opțional G4 sau la tubulatură se face în doar câteva secunde prin apăsarea marginii inferioare a caroiajului fagure pentru declanșarea sistemului click

Ghid pentru Lansarea Comenzii

Pentru a specifica produsul la dimensiunile și configurația potrivite proiectului, completați codul de comandă după modelul de mai jos:

• Model: EGD-0
• Accesorii opționale: F-R (Filtru aer G4) / AN (Adaptor neizolat) / AIZ (Adaptor izolat)
• Finisaj: RAL 9016 (standard) sau alt cod RAL din paletar
