Grilă de aspirație EGD-45 cu ușă de acces și fagure 45° – Montaj pe perete/tavan fals

Grilă de Aspirație cu Ușă de Acces Tip Fagure Înclinat - Model EGD-45

Modelul EGD-45 îmbină perfect cerințele aerodinamice ridicate de evacuare a debitelor mari de aer cu o estetică vizuală superioară și un acces tehnic facil. Datorită caroiajului de tip fagure cu înclinație la 45°, interiorul trapei și componentele din tubulatură rămân mascate privirii din încăpere, menținând totodată o pierdere redusă de presiune. Este alegerea optimă pentru spații de birouri, spații comerciale sau clădiri publice unde se dorește o integrare curată și acces simplificat la echipamentele HVAC.

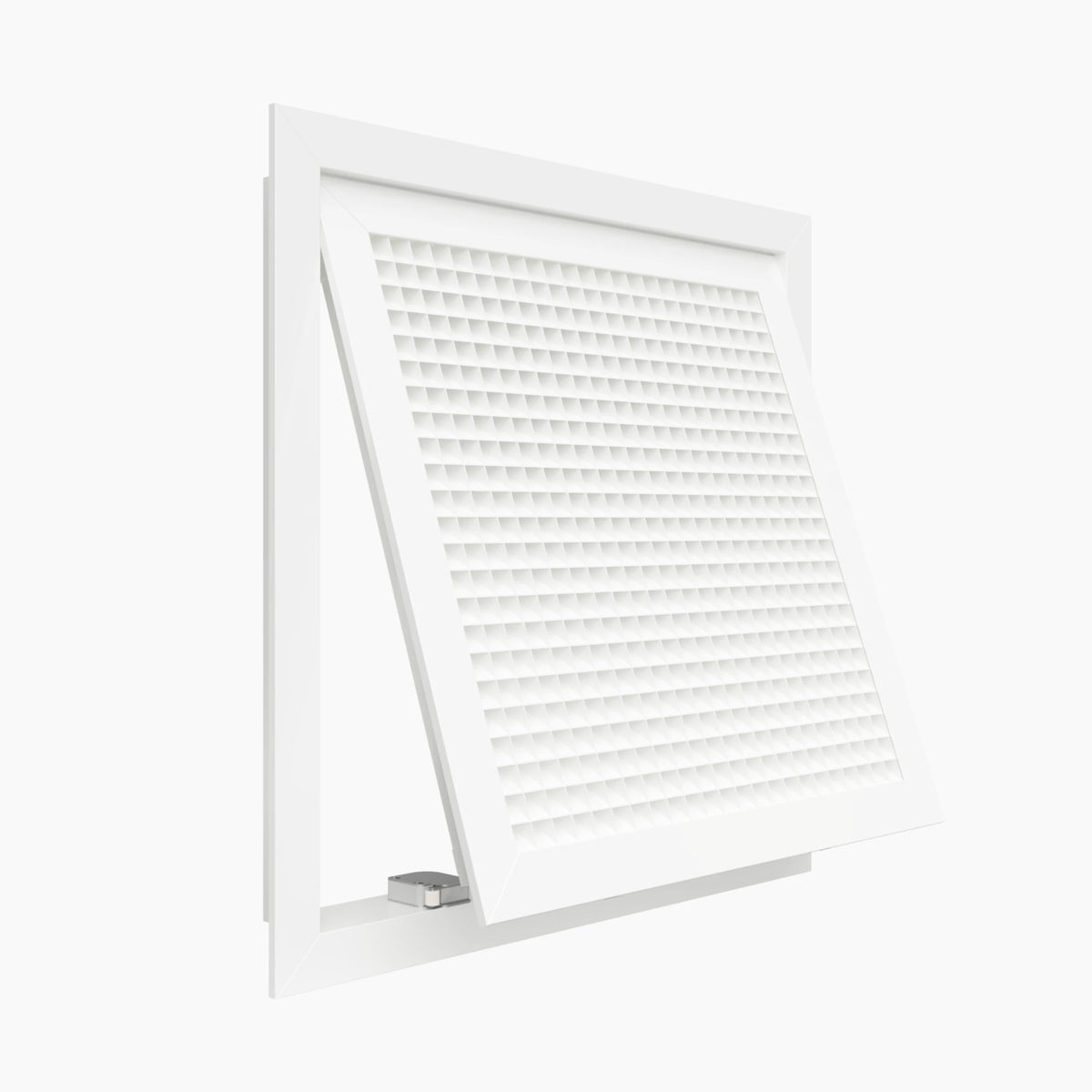

Imagine de prezentare: Grilă de acces din aluminiu model EGD-45 cu deschidere prin apăsare și caroiaj fagure la 45°

Sistem Click, Protecție Vizuală la 45° și Accesorizare Flexibilă

Grila EGD-45 oferă avantaje tehnice excelente pentru funcționalitate și confort operațional:

• Deschidere rapidă prin apăsare (Click): Ușa centrală se deblochează și se închide printr-o simplă apăsare directă pe cadru, facilitând revizia tehnică fără a fi necesare unelte speciale.
• Caroiaj fagure la 45°: Dimensiunea ochiurilor de 12.5 x 12.5 mm combinată cu unghiul de 45° al rețelei oferă un efect de mascare eficient, păstrând o suprafață liberă mare ($A_k$) pentru vehicularea aerului.
• Construcție durabilă din aluminiu: Cadrul exterior și panoul mobil sunt confecționate din profile din aluminiu extrudat, vopsite electrostatic în nuanță standard RAL 9016 alb lucios (alte nuanțe RAL disponibile la cerere).
• Accesorizare completă HVAC: Grila poate fi dotată la cerere cu filtru de aer G4 cu ramă din aluminiu (F-R) pentru prefiltrarea prafostului sau cu adaptor (plenum) zincat cu conectare orizontală/verticală (în varianta neizolată AN sau izolată AIZ cu cauciuc elastomeric de 6 mm).

Specificații Tehnice și Parametri Funcționali

• Model produs: EGD-45 (Grilă de aspirație cu ușă de acces)
• Material: Aluminiu extrudat.
• Parte centrală: Caroiaj tip fagure 12.5 x 12.5 mm înclinat la 45°].
• Mecanism deschidere: Sistem click (deschidere/închidere prin apăsare).
• Finisaj standard: Vopsire electrostatică RAL 9016 alb lucios (Alte culori RAL disponibile la cerere).
• Sistem de montaj: Fără găuri pe ramă (standard); opțional cu găuri de montaj vizibile.
• Aplicații montaj: Perete, plafon fals continuu sau tavan fals casetat.
• Accesorii opționale: Filtru aer G4 (F-R), Adaptor neizolat (AN), Adaptor izolat 6 mm (AIZ)[.

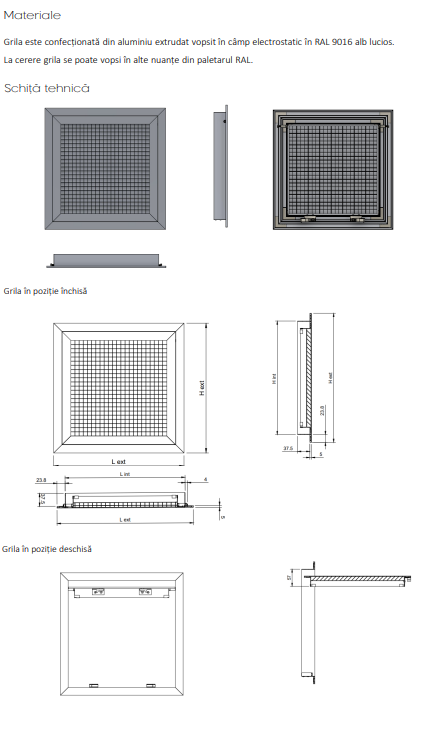

Schiță tehnică: Detalii privind cotele de montaj ($L_{ext}, L_{int}, H_{ext}, H_{int}$) și poziționarea deschis/închis

Ghid de Instalare și Recomandări de Montaj

Designul versatil permite integrarea ușoară în diferite tipuri de plafoane și pereți:

• Montaj pe perete sau tavan continuu: Se potrivește în golul de zidărie sau gips-carton decupat și se fixează mecanic direct pe structură ori pe cutia plenum.
• Montaj în tavan casetat: Dimensiunile ramei sunt adaptate pentru potrivirea perfectă în fantele standard ale plafoanelor suspendate.
• Curățare și verificare: Accesarea filtrului opțional G4 sau a sistemului din spate se realizează rapid prin apăsarea ușoară a marginii ramei rabatabile pentru activarea mecanismului click.

Ghid pentru Lansarea Comenzii

Pentru a specifica produsul la dimensiunile și configurația dorite, completați codul de comandă după structura de mai jos:

• Model: EGD-45
• Accesorii opționale: F-R (Filtru aer G4) / AN (Adaptor neizolat) / AIZ (Adaptor izolat)
• Finisaj: RAL 9016 (standard) sau alt cod de culoare RAL din paletar.
