Grilă Discretă pentru Mascare și Transfer Aer - Model RP

Modelul RP este o ramă tehnică echipată cu tablă expandată, realizată fără gât sau racord de conectare, special destinată aplicațiilor din instalațiile HVAC care necesită transfer liber de aer sau mascarea echipamentelor interioare. Datorită profilului său ultra-plat, grila se aplică cu ușurință pe diverse structuri constructive: pereți, tavane, tubulaturi rectangulare mari, clapete sau voleți.

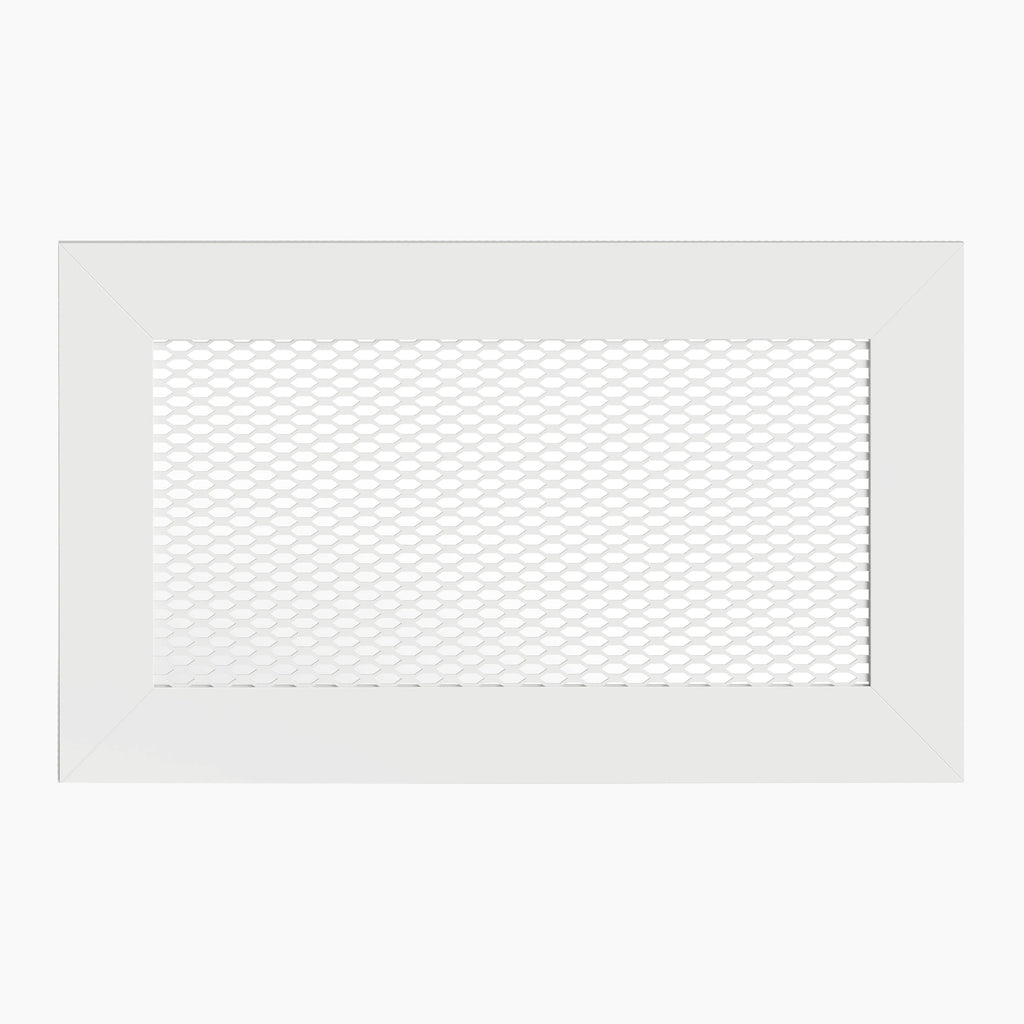

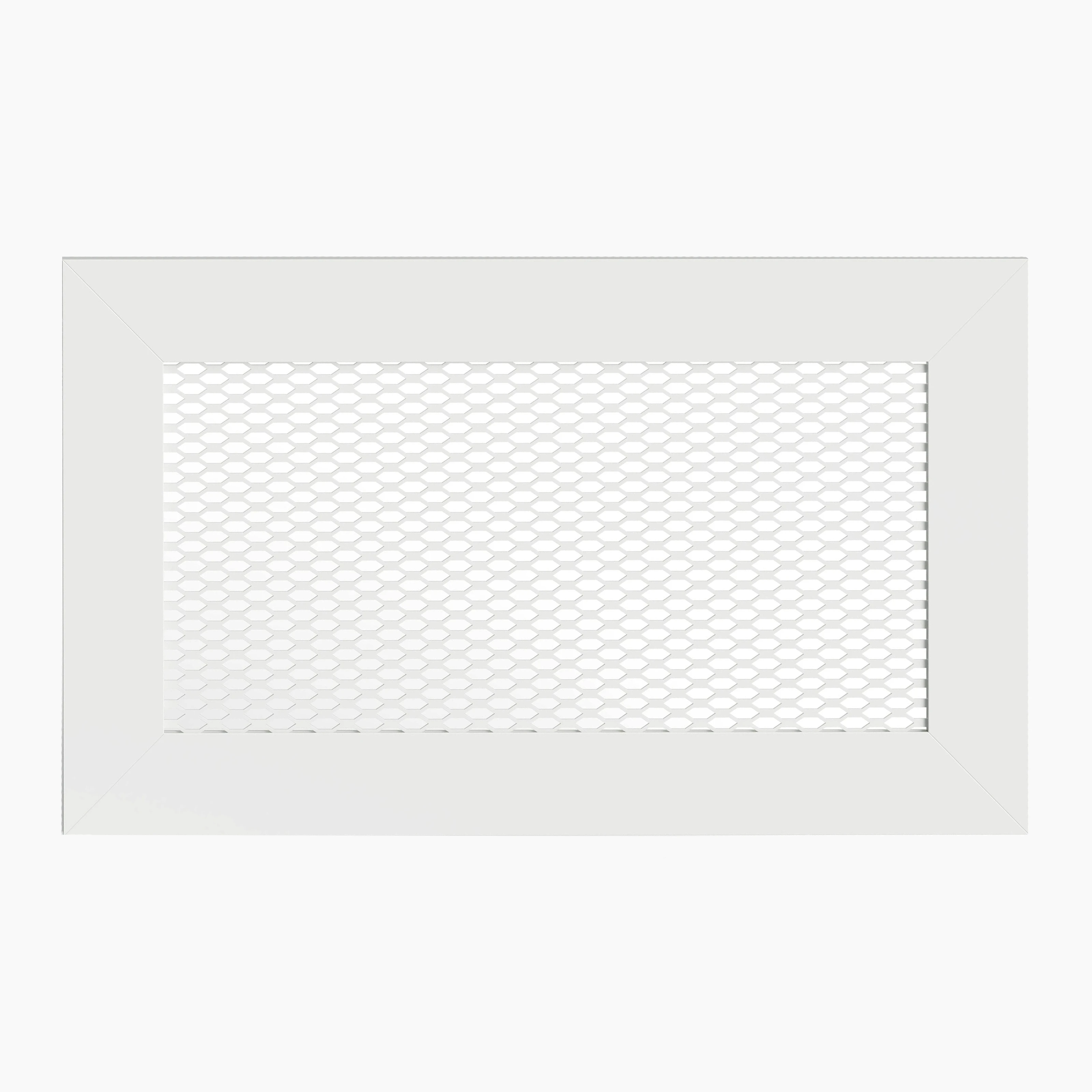

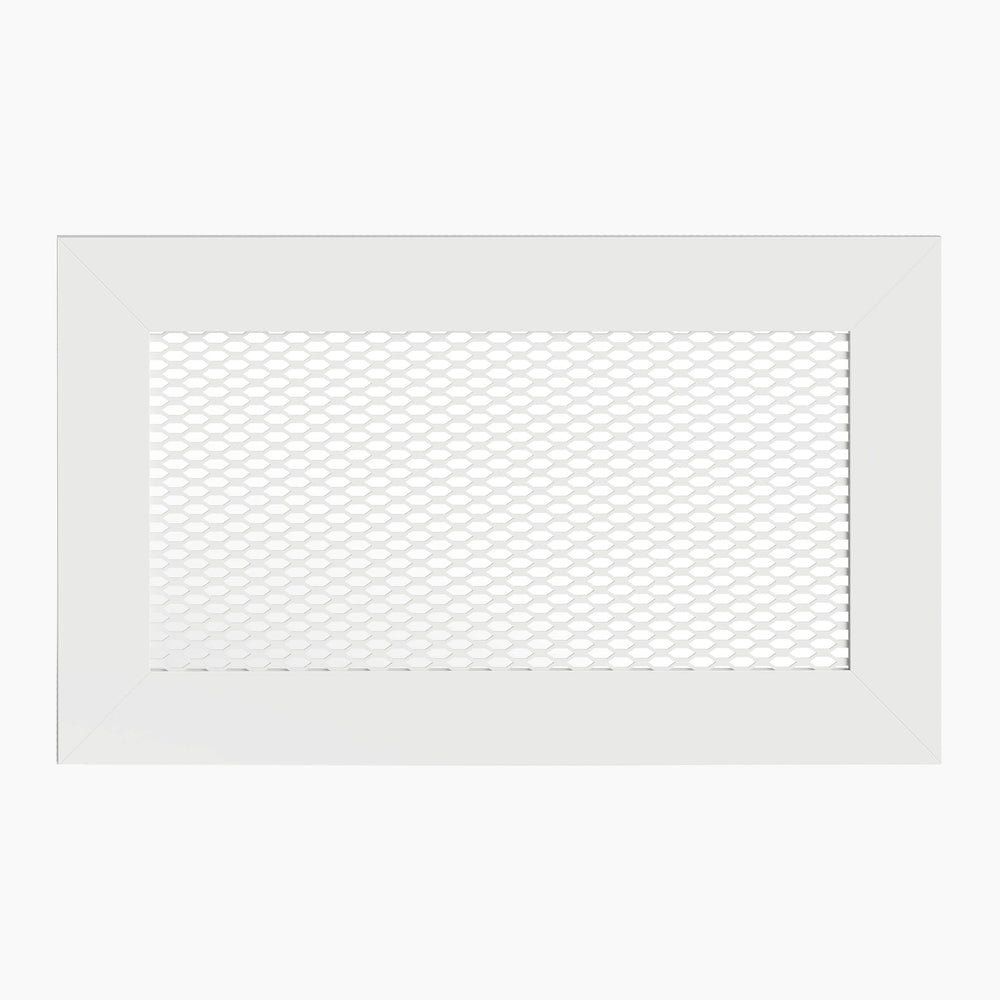

Rama din aluminiu alb cu panou din tabla expandata RP

Imagine de prezentare: Grilă decorativă și de transfer RP cu plasă expandată rombică

Miez expandat rigidizat și structură hibridă durabilă

Grila RP a fost concepută pentru a asigura o arie de descărcare generoasă, păstrând în același timp o rezistență mecanică ridicată împotriva șocurilor:

Plasă expandată rombică: Zona centrală este realizată dintr-o tablă expandată cu ochiuri rombice precise de 12 x 5 mm, oferind un design modern și o suprafață liberă excelentă pentru circulația aerului.
Zincare termică calitativă: Tabla expandată din oțel respectă standardele stricte pentru zincare termică ISO 1461/2002, oferind protecție pe termen lung împotriva coroziunii și uzurii.
Ranforsare structurală (pentru dimensiuni mari): Produsele comandate la dimensiuni mari, unde lungimea sau înălțimea depășește 1000 mm (> 1000 mm), sunt prevăzute din fabrică cu elemente intermediare transversale de rigidizare (profile de 25 mm lățime) pentru a preveni flambarea plasei de oțel.
Capacitate constructivă extinsă: Datorită flexibilității de producție, grila se poate confecționa la comandă până la o dimensiune maximă de 2000 x 1000 mm dintr-o singură piesă.

Specificații Tehnice și Schiță Dimensiuni

Material ramă exterioară: Aluminiu extrudat rigid (lățime profil ramă de 22.5 mm, grosime totală de doar 7.1 mm).
Material plasă centrală: Oțel zincat termic conform ISO 1461/2002.
Finisaj Standard Premium: Vopsire în câmp electrostatic în nuanța RAL 9016 alb lucios.
Personalizare cromatică la cerere: Grila poate fi vopsită integral în orice alt cod din paletarul complet RAL pentru o armonie cromatică deplină cu spațiul dumneavoastră.

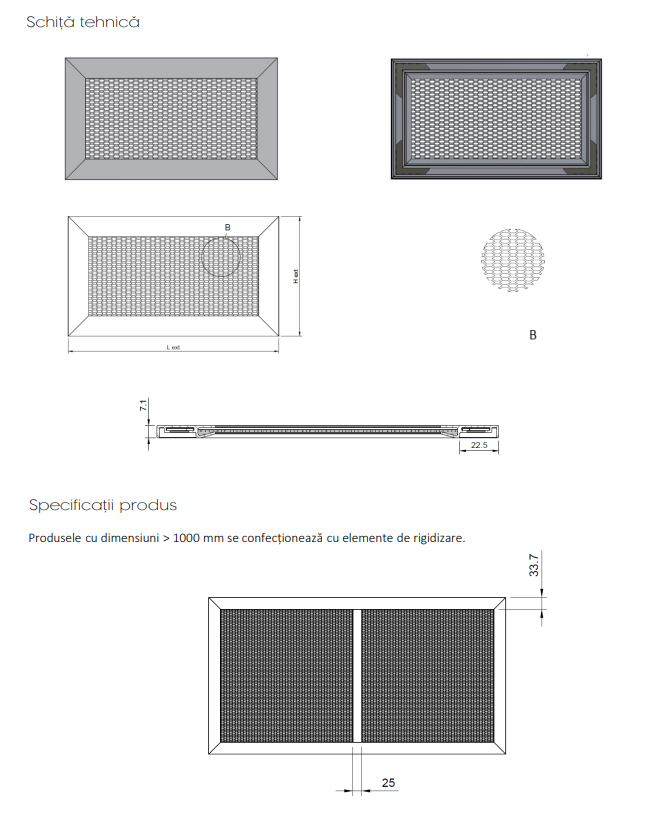

Schita tehnica dimensiuni si profil ultra plat grila tabla expandata RP

Schiță tehnică: Profile de gabarit ultra-plat (grosime 7.1 mm) și detalii geometrice ochiuri rombice

Ghid de configurare a găurilor de prindere mecanică

Grila RP este confecționată în mod standard cu găuri zencuite realizate pe rama de aluminiu pentru a asigura o așezare plană a șuruburilor. Numărul de găuri este corelat direct cu dimensiunea nominală selectată (L x Hext):

Înălțime (Hext) Lungime (L) [mm]	100 - 500 mm	600 - 1200 mm	1300 - 1800 mm	1900 - 2000 mm
100 mm / 200 mm	2 găuri	4 găuri	6 găuri	8 găuri
300 mm - 600 mm	4 găuri	4 găuri	6 găuri	8 găuri
700 mm / 800 mm	4 găuri	4 găuri	6 găuri	10 găuri
900 mm / 1000 mm	4 găuri (L:100-800), 6 găuri (L:900)	6 găuri	8 găuri	10 găuri

Ghid de Instalare Facilă

Deoarece modelul RP nu este prevăzut cu un gât/racord interior proeminent, montajul său este pur de suprafață, eliminând necesitatea pătrunderii adânci în canalul de ventilație:

Grila se aliniază centrat peste golul de transfer realizat în perete, tavan sau utilaj.
Fixarea mecanică se realizează rapid cu ajutorul șuruburilor incluse în pachet, care se înșurubează direct prin găurile zencuite perimetrice ale ramei.

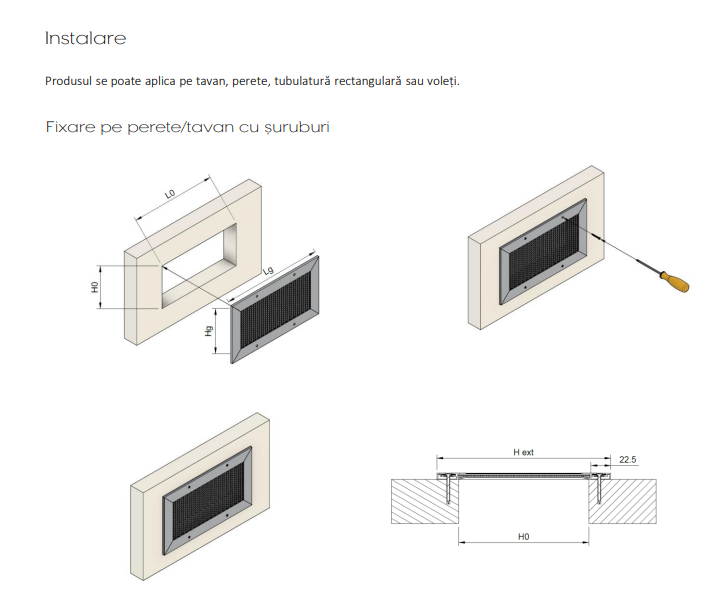

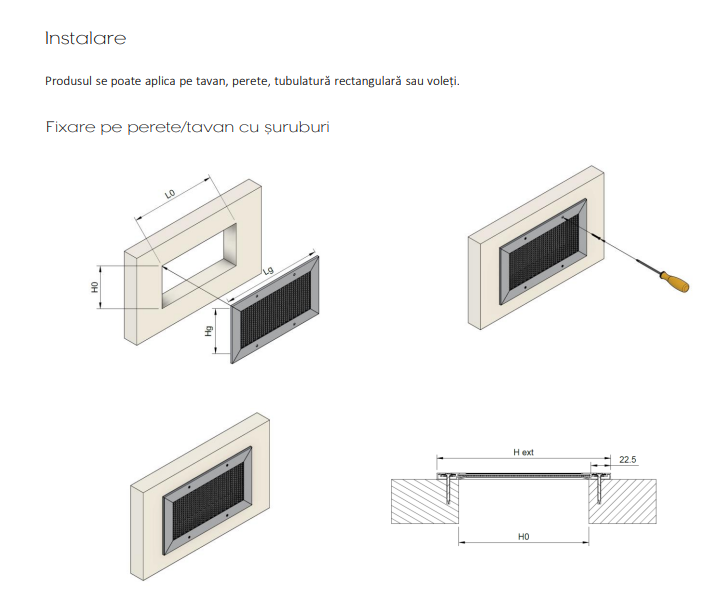

Instalare pe suprafata cu suruburi grila de mascare RP

Ghid vizual: Montajul aplicat de suprafață cu șuruburi incluse în set

Ghid pentru Lansarea Comenzii

Pentru a configura corect dimensiunile și finisajele dorite, vă rugăm să specificați opțiunile conform structurii de mai jos:

Model: RP (Ramă cu tablă expandată fără racord).
Dimensiuni (L x Hext): Specificați dimensiunile exterioare ale ramei în mm (disponibile la comandă până la maximum 2000 x 1000 mm).
Finisaj/Culoare: RAL 9016 (Alb lucios standard) / Cod RAL personalizat la cerere.
