Grilă Perforată cu Ușă de Acces - Model PF-D

Modelul PF-D este o grilă perforată prevăzută cu ușă de acces, destinată introducerii sau evacuării aerului în instalațiile de ventilație și climatizare. Partea centrală, cu perforații circulare de 5 mm, asigură o distribuție uniformă a aerului, iar sistemul de deschidere de tip click permite accesul tehnic rapid la tubulatură fără unelte speciale. Este soluția potrivită pentru montaj pe perete sau tavan fals, în spații rezidențiale, comerciale sau industriale unde este necesar acces facil la instalație.

Imagine de prezentare: Grilă perforată cu ușă de acces model PF-D, cu perforații circulare și deschidere prin apăsare

Sistem Click, Perforații Circulare și Accesorizare Flexibilă

Grila PF-D oferă avantaje tehnice excelente pentru funcționalitate și confort operațional:

• Deschidere rapidă prin apăsare (Click): Ușa centrală se deblochează și se închide printr-o simplă apăsare directă pe cadru, facilitând revizia tehnică fără a fi necesare unelte speciale.
• Perforații circulare: Partea centrală este prevăzută cu perforații circulare cu diametrul de 5 mm, optimizate pentru o vehiculare eficientă a aerului.
• Construcție fără găuri vizibile: Grila se execută standard fără găuri de montaj; opțional se pot solicita găuri de montaj pe rama vizibilă a grilei.
• Accesorizare completă HVAC: Grila poate fi dotată la cerere cu filtru de aer G4 cu ramă din aluminiu (F-R), cu registru de reglaj cu lamele opozabile (OBD) sau cu adaptor (plenum) zincat cu conectare orizontală/verticală (variantă neizolată sau izolată cu cauciuc elastomeric de 6 mm).

Specificații Tehnice și Parametri Funcționali

• Model produs: PF-D (Grilă perforată cu ușă de acces)
• Aplicație: Introducere sau evacuare aer.
• Parte centrală: Perforații circulare cu diametrul de 5 mm.
• Mecanism deschidere: Sistem click (deschidere/închidere prin apăsare).
• Sistem de montaj: Fără găuri pe ramă (standard); opțional cu găuri de montaj vizibile.
• Aplicații montaj: Perete, plafon fals continuu sau tavan fals casetat.
• Accesorii opționale: Filtru aer G4 (F-R), Registru de reglaj (OBD), Adaptor neizolat/izolat 6 mm (plenum).

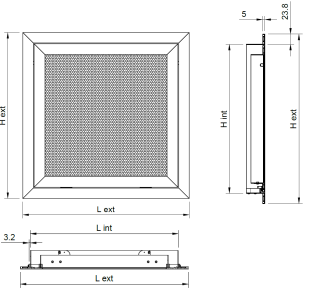

Schiță tehnică: Detalii privind cotele de montaj și poziționarea deschis/închis

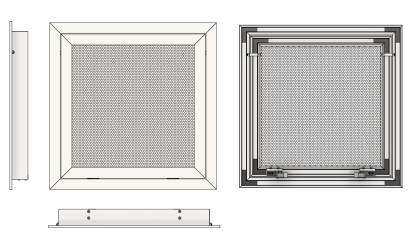

Grila în poziție închisă

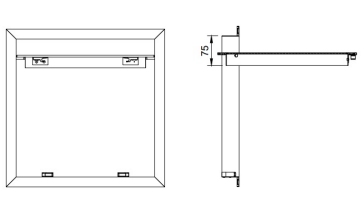

Grila în poziție deschisă

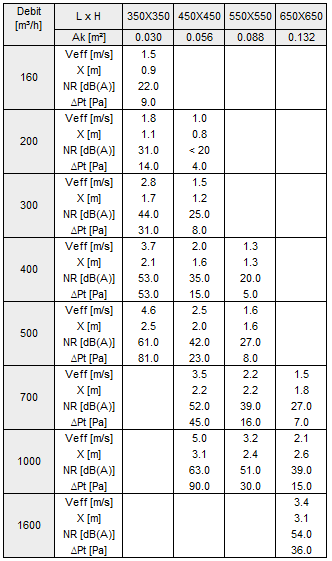

Aplicație: Introducere aer

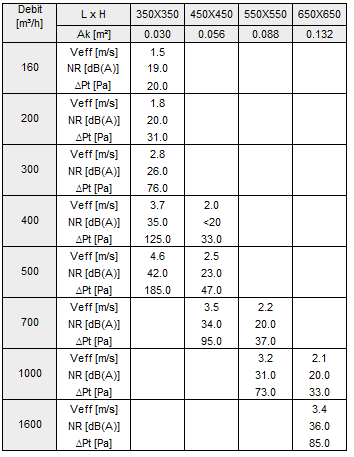

Aplicație: Evacuare aer

Legendă parametri: Ak [m²] - Suprafața liberă; Veff [m/s] - Viteza efectivă a aerului în grilă; NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei; X [m] - Lungimea jetului de aer la viteza 0.2m/s; ∆Pt [Pa] - Pierderea de presiune.

Accesorii Disponibile

Grila poate fi livrată cu plenum de racordare la tubulatură circulară, cu conectare orizontală sau verticală. Plenumul este prevăzut cu elemente de suspendare (urechi) și canelură pe racordul de conectare, pentru fixarea facilă a tubulaturii flexibile. La cerere, produsul poate fi livrat cu filtru de aer G4 sau cu registru de reglaj.

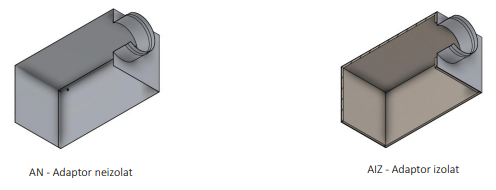

Adaptor (plenum): confecționat din tablă zincată Z140, cu urechi pentru suspendare; disponibil neizolat sau izolat cu cauciuc elastomeric de 6 mm

Filtru de aer G4 cu ramă (F-R): ramă din aluminiu, utilizat pentru filtrarea aerului, montaj pe racordul grilei

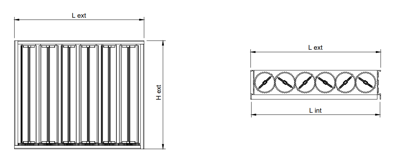

Registru de reglaj (OBD): lamele opozabile și roți dințate, se montează pe racordul grilei

Ghid de Instalare și Recomandări de Montaj

Designul versatil permite integrarea ușoară în diferite tipuri de plafoane și pereți:

• Montaj pe perete sau tavan continuu: Se potrivește în golul de zidărie sau gips-carton decupat și se fixează mecanic direct pe structură ori pe cutia plenum.
• Montaj în tavan casetat: Dimensiunile ramei sunt adaptate pentru potrivirea perfectă în fantele standard ale plafoanelor suspendate.
• Curățare și verificare: Accesarea filtrului opțional G4, a registrului de reglaj sau a sistemului din spate se realizează rapid prin apăsarea ușoară a marginii ramei rabatabile pentru activarea mecanismului click.

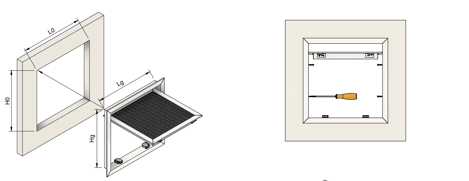

Montaj pe perete sau tavan fals continuu

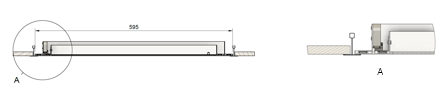

Montaj în tavan fals casetat

Ghid pentru Lansarea Comenzii

Pentru a specifica produsul la dimensiunile și configurația dorite, completați codul de comandă după structura de mai jos:

• Model: PF-D
• Accesorii opționale: F-R (Filtru aer G4) / OBD (Registru de reglaj) / Adaptor neizolat sau izolat (plenum)
• Finisaj: Conform standard produs (detalii la comandă)
