Grilă Perforată din Oțel pentru Tavan Casetat, Introducere și Evacuare Aer

Grilă de Ventilație Perforată pentru Plafon Casetat - Model PF

Modelul PF este un difuzor / grilă perforată cu orificii circulare, special dezvoltat pentru introducerea sau evacuarea aerului în sistemele moderne de climatizare și ventilație. Datorită designului său plat și simetric, acest produs este optimizat exclusiv pentru montajul rapid și curat în structurile de tavan fals casetat, fiind recomandat pentru instalații cu debit de aer constant sau variabil.

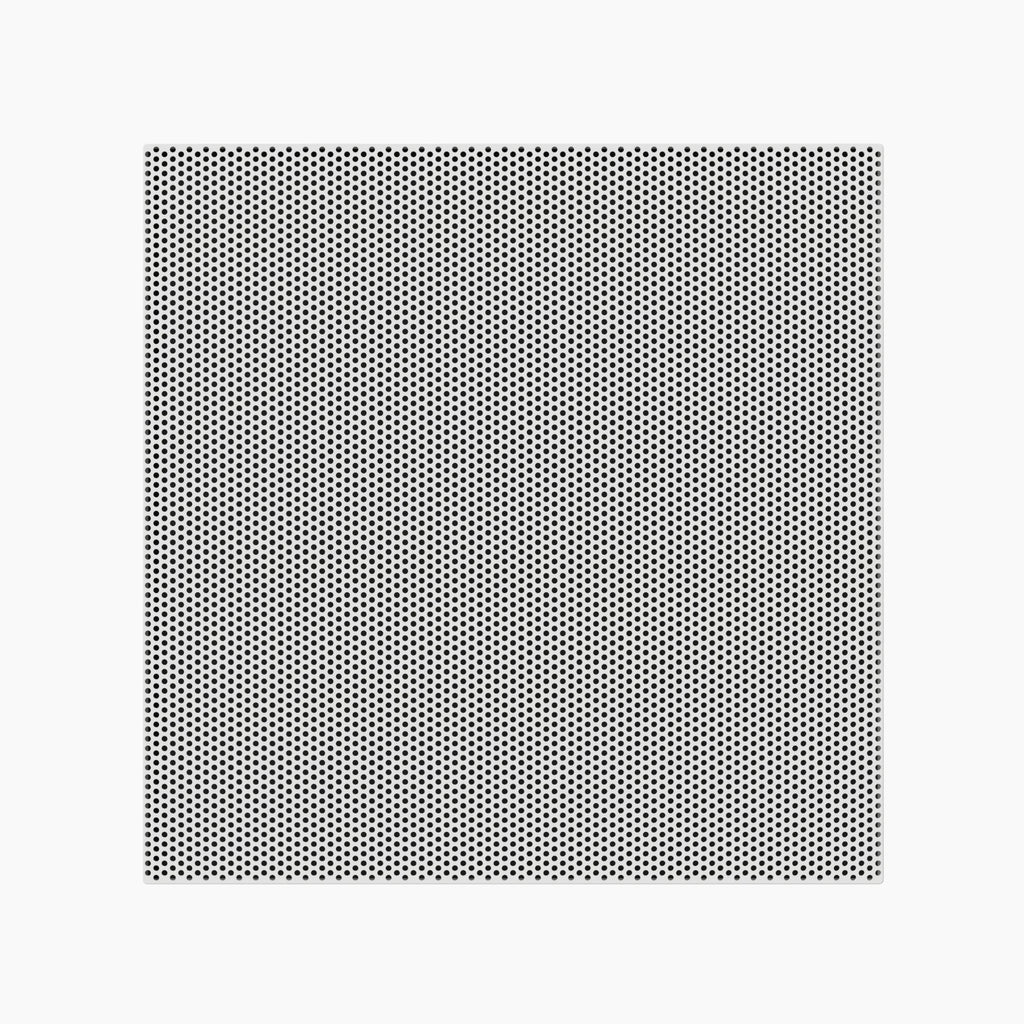

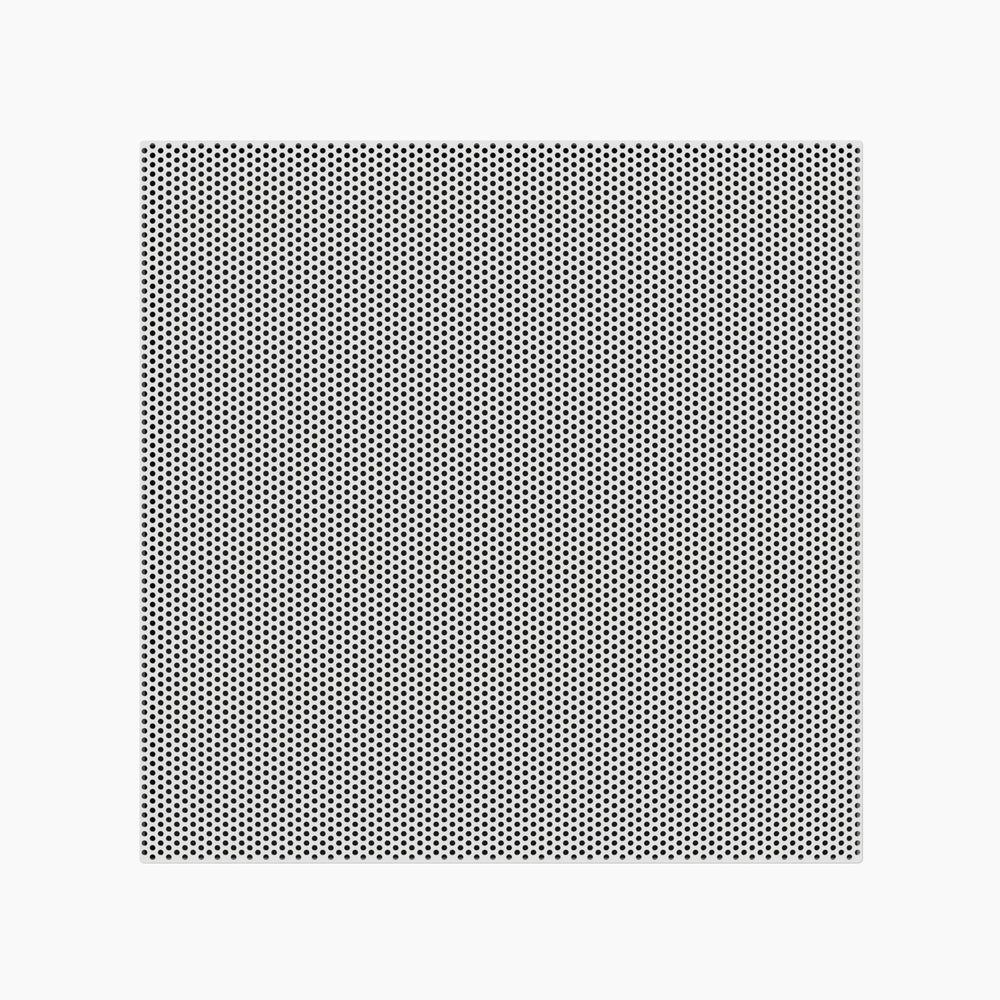

Imagine de prezentare: Grilă perforată pătrată PF pentru tavan casetat

Integrare arhitecturală perfectă și perforații calibrate

• Dimensiuni standardizate: Dimensiunile exterioare ale plăcii sunt de exact 595 x 595 mm, permițând înlocuirea directă a unei casete de tavan standard (modul 600x600 mm) fără modificări structurale.
• Perforații circulare de 5 mm: Suprafața activă a grilei este prevăzută cu orificii circulare calibrate la un diametru de 5 mm, asigurând o trecere uniformă a aerului și un raport optim între suprafața liberă și rezistența la presiune.
• Durabilitate din oțel: Spre deosebire de modelele din aluminiu subțire, grila PF este confecționată din tablă de oțel zincat durabilă, oferind o stabilitate excelentă împotriva deformațiilor.

Specificații Tehnice și Finisaje

• Material placă frontală: Tablă de oțel zincat rezistentă.
• Finisaj Standard: Vopsire în câmp electrostatic în nuanța RAL 9016 alb lucios.
• Personalizare cromatică: La cerere, placa perforată poate fi vopsită în orice altă culoare din paletarul complet RAL, facilitând adaptarea la designul cromatic al incintei.
• Tip de conexiune: Conectarea la rețeaua de tubulaturi de ventilație circulare se realizează facil, prin intermediul unui adaptor dedicat (cutie plenum).

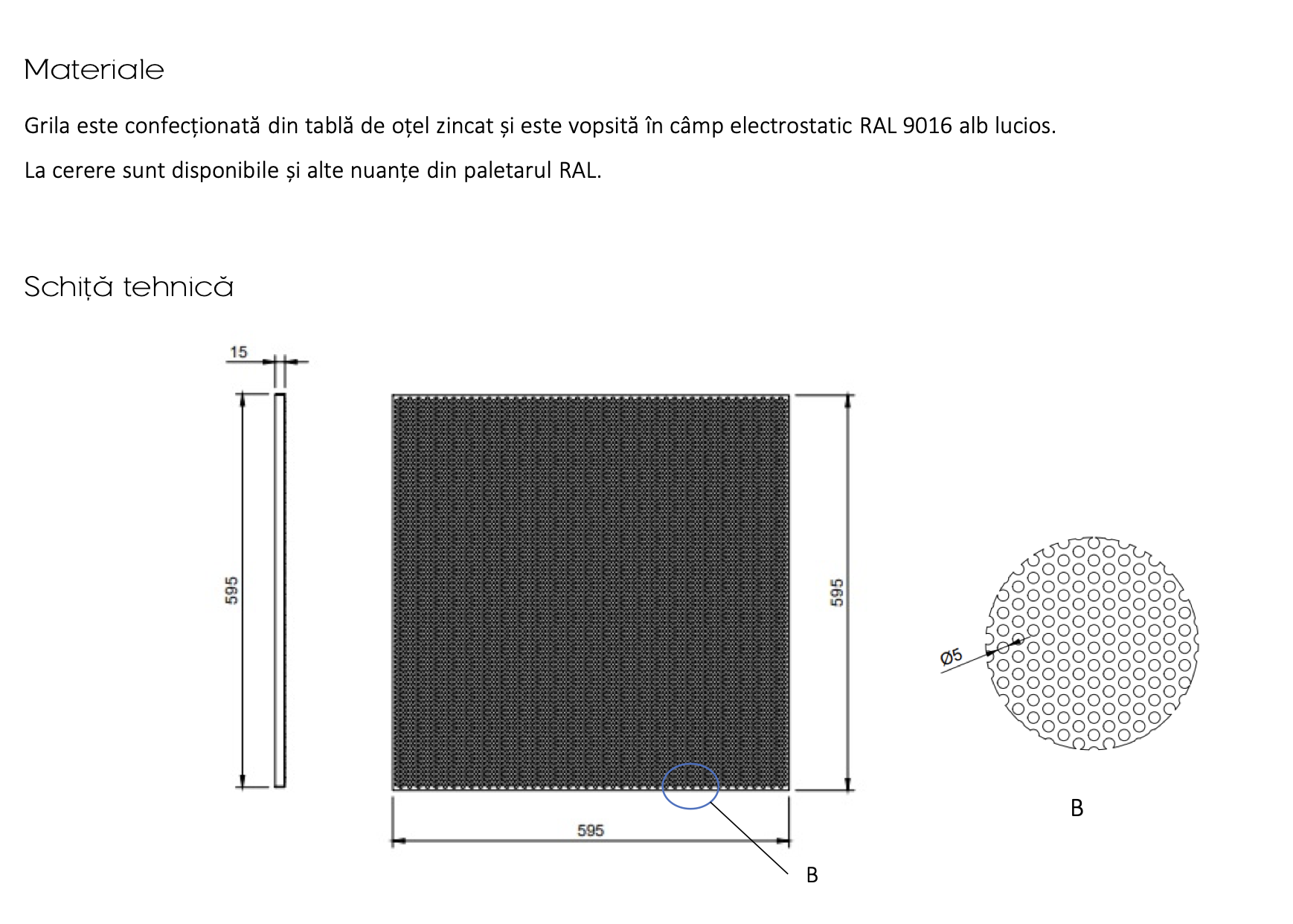

Schiță tehnică: Dimensiuni de gabarit de 595x595 mm și detaliu perforații circulare de 5 mm

Ghid de Instalare și Montaj

• Montaj tip raster (T-bar): Produsul se poziționează prin așezare directă pe profilele metalice suspendate ale tavanului fals casetat. Sprijinirea se face simetric pe cele 4 laturi, eliminând necesitatea șuruburilor vizibile sau a clemelor de fixare pe fața tavanului.

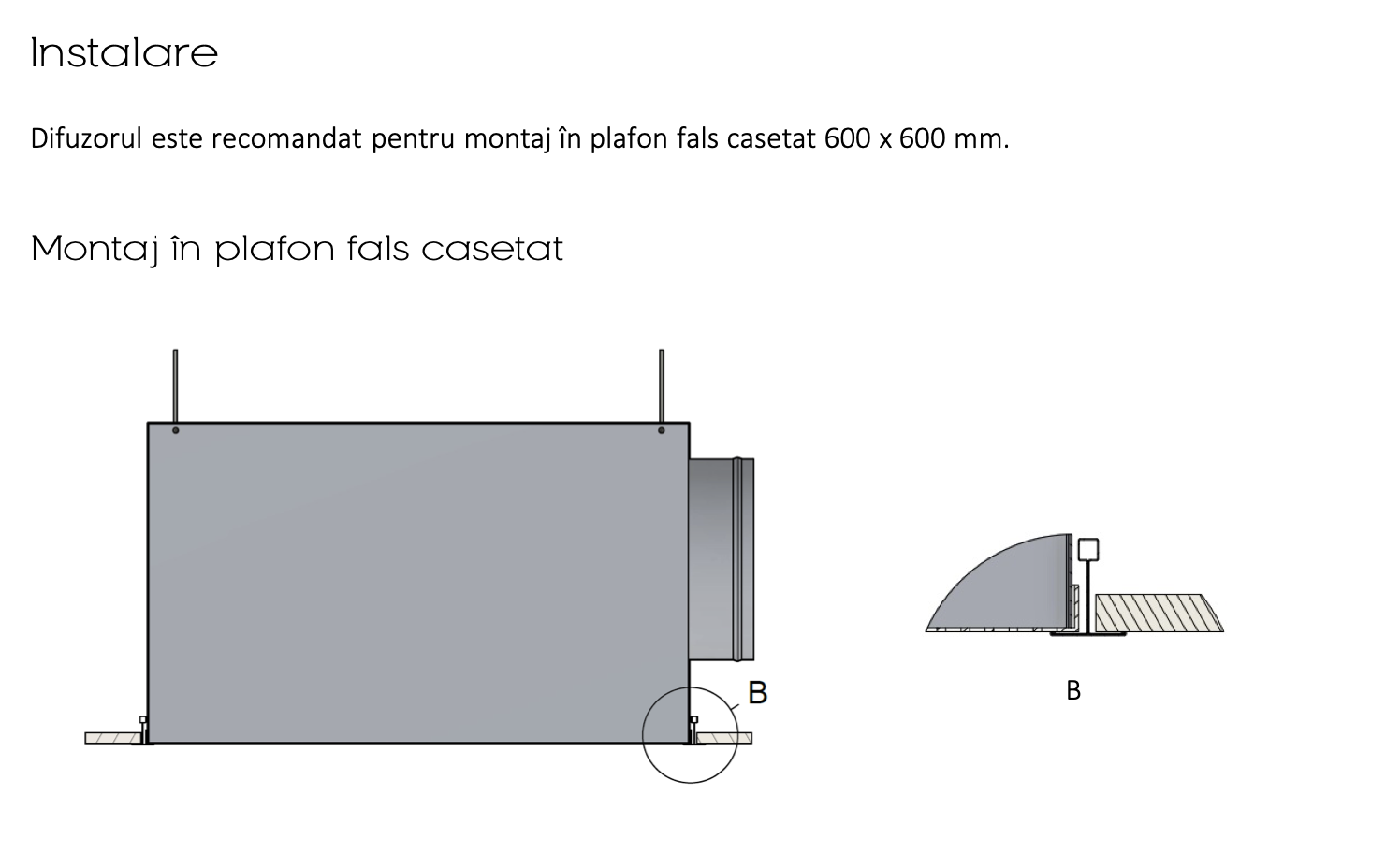

Ghid vizual: Așezarea simetrică a grilei PF și conectarea cu plenumul de racordare

Accesorii Opționale Disponibile

• Plenum / Adaptor de racordare: Cutie de joncțiune confecționată din tablă zincată durabilă Z140, dotată standard cu 4 urechi pentru suspendarea directă de tavan. Ștuțul de racordare este prevăzut cu o canelură pentru fixarea rapidă a tubulaturilor flexibile.
  • AN (Adaptor Neizolat): Pentru trasee standard.
  • AIZ (Adaptor Izolat): Izolat la interior cu cauciuc elastomeric cu o grosime de 6 mm, oferind o barieră fonică eficientă și proprietăți anti-condens.
  • Opțiuni racord: Disponibil cu conectare orizontală (ieșire laterală a ștuțului) sau conectare verticală (ieșire opusă plăcii, pe spatele cutiei).
• Clapetă perforată de echilibrare: Opțional, pe racordul plenumului se poate monta o clapetă perforată specială pentru reglarea și calibrarea precisă a debitului de aer (ajustabilă la pozițiile de 0°, 45° sau 90°).

Ghid pentru Lansarea Comenzii

• Model: PF (Grilă perforată din oțel).
• Dimensiune nominală: 595 x 595 mm (pentru structuri de tavan de 600x600 mm).
• Accesorii dedicate: AIZ (Plenum izolat) / AN (Plenum neizolat) / Clapetă perforată (pentru plenum) / Fără accesorii.
• Finisaj / Culoare Placă: RAL 9016 (Alb lucios standard) / Cod RAL la cerere.
