Grilă Rectangulară din Oțel Galvanizat pentru Canale Circulare - Model RA-1
Modelul RA-1 reprezintă o grilă rectangulară tehnică, fabricată din oțel galvanizat, optimizată exclusiv pentru integrarea pe tubulaturile rigide cu secțiune circulară. Această grilă este extrem de versatilă, fiind utilizată atât pentru introducerea (refularea), cât și pentru evacuarea (aspirația) aerului în rețelele de ventilație industriale, comerciale sau rezidențiale cu tubulatură aparentă.

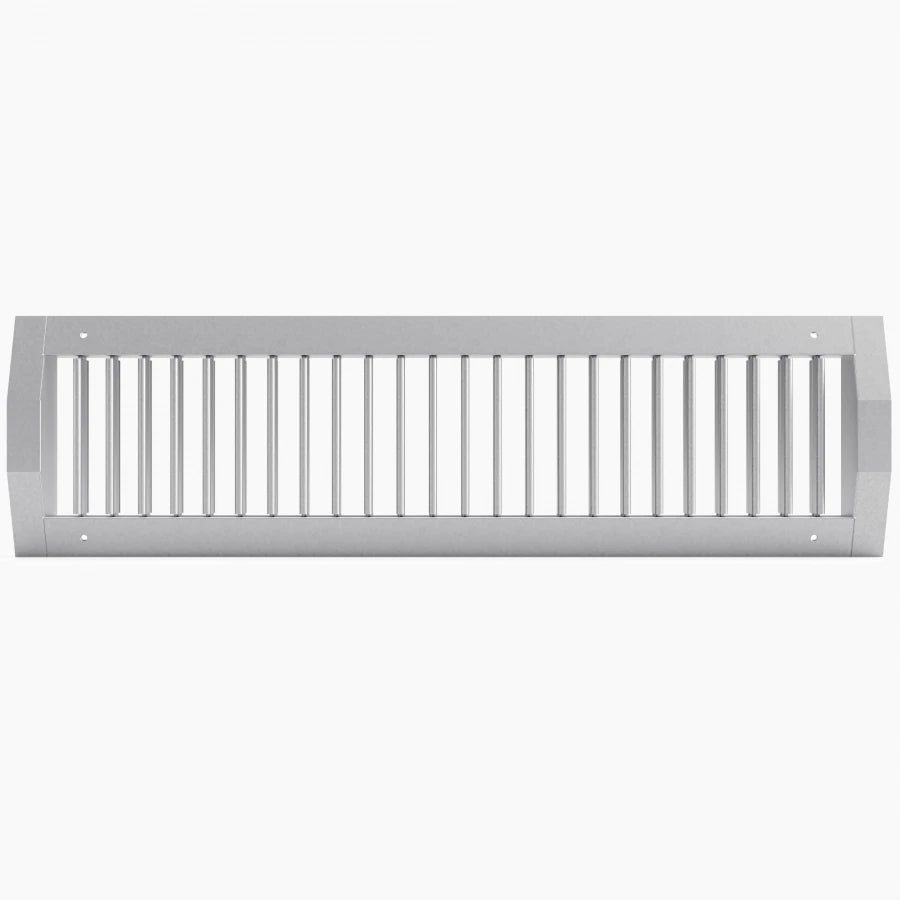

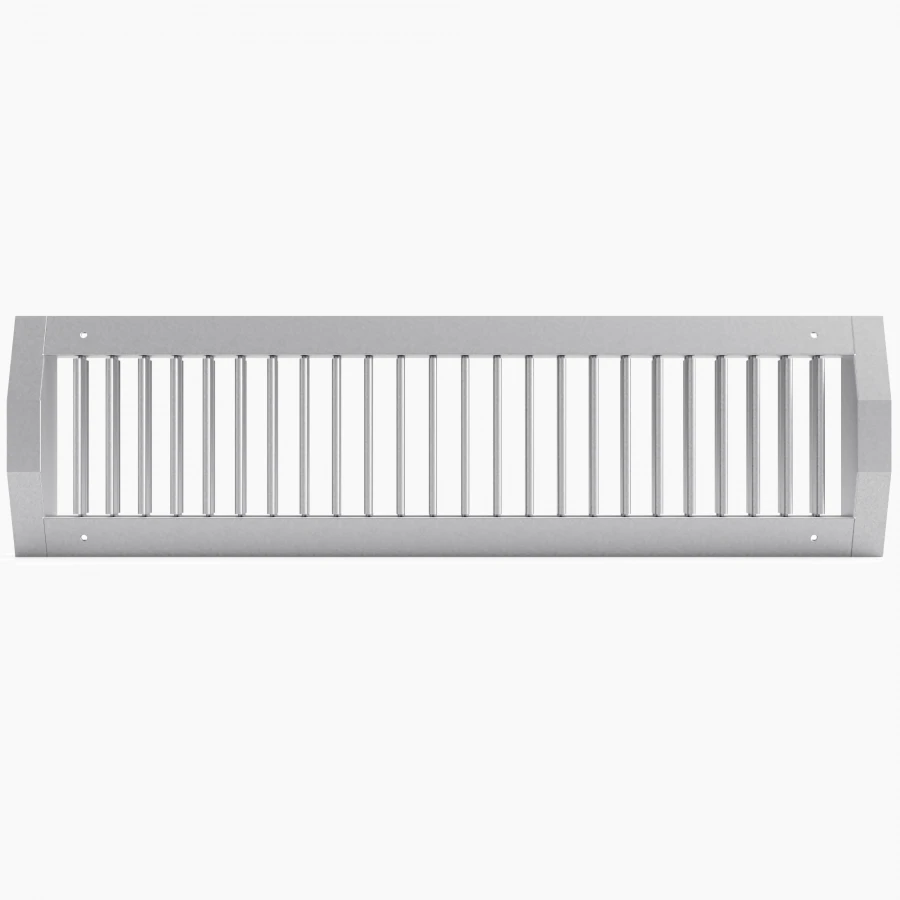

Imagine de prezentare: Grilă RA-1 cu un rând de lamele verticale mobile
Direcționare optimă și adaptare perfectă pe cilindru
Spre deosebire de grilele plane convenționale, modelul RA-1 este adaptat special pentru curbura canalelor de aer rotunde, oferind beneficii tehnice remarcabile:
- Lamele mobile verticale: Grila conține un singur rând de lamele reglabile în mod individual, poziționate paralel cu înălțimea ("H"). Această orientare permite calibrarea manuală ușoară a jetului de aer pe plan orizontal (stânga-dreapta).
- Garnitură de etanșare integrată: Rama grilei este echipată din fabrică cu o garnitură specială de etanșare care previne pierderile de debit și elimină riscul apariției zgomotelor provocate de vibrații la contactul cu tubulatura rigidă.
- Finisaj industrial robust: Structura integrală din oțel galvanizat cu aspect natural oferă o rezistență excelentă în medii exigente și se potrivește estetic cu tubulatura de tip spiro.

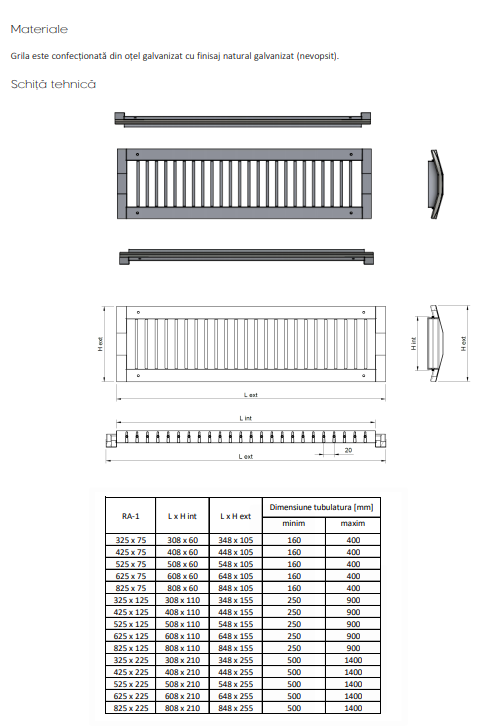

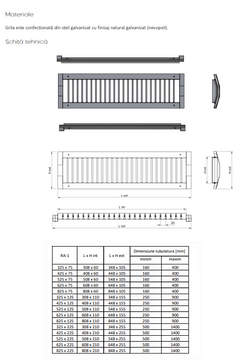

Ghid de Dimensiuni și Compatibilitate Tubulaturi
Grila se alege în funcție de dimensiunea nominală (L x H) și de diametrul exterior al tubulaturii rigide pe care se va face instalarea:
| Dimensiune Nominală (L x Hint) [mm] | Dimensiune Exterioară (L x Hext) [mm] | Diametru Minim Tubulatură [mm] | Diametru Maxim Tubulatură [mm] |
|---|---|---|---|
| 325 x 75 / 425 x 75 / 525 x 75 / 625 x 75 / 825 x 75 | Lint x 60 / Lext x 105 | 160 mm | 400 mm |
| 325 x 125 / 425 x 125 / 525 x 125 / 625 x 125 / 825 x 125 | Lint x 110 / Lext x 155 | 250 mm | 900 mm |
| 325 x 225 / 425 x 225 / 525 x 225 / 625 x 225 / 825 x 225 | Lint x 210 / Lext x 255 | 500 mm | 1400 mm |
Ghid de Instalare pe Canalul Circular
Montajul grilei RA-1 se realizează exclusiv în poziție longitudinală (pe lungimea tubulaturii), parcurgând următorii pași simpli:
- În tubulatura circulară rigidă se decupează un gol rectangular corespunzător dimensiunii interioare (Lint x Hint) a grilei.
- Grila se poziționează pe decupaj, rama curbându-se natural pe circumferința tubulaturii, mulându-se perfect datorită garniturii perimetrale.
- Fixarea mecanică fermă se realizează prin strângerea șuruburilor de fixare incluse în pachet direct prin găurile zencuite executate din fabrică pe rama grilei.

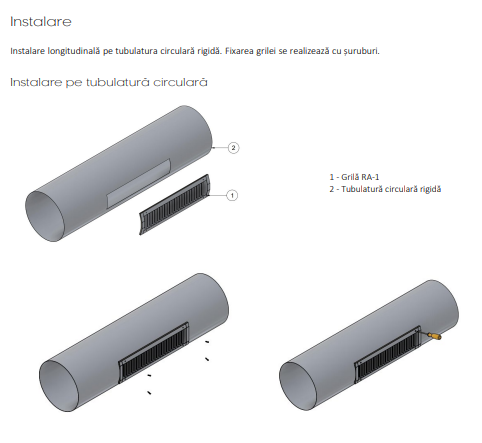

Ghid vizual: Fixarea longitudinală cu șuruburi pe canalul circular
Accesorii Opționale
- Registru de reglaj debit (OBD): Pentru proiectele care necesită o calibrare exactă a volumului de aer, grila poate fi accesorizată pe spate cu un registru de reglaj OBD, prevăzut cu lamele opozabile și mecanism cu roți dințate.
Ghid pentru Lansarea Comenzii
Pentru a selecta corect configurația dorită, vă rugăm să specificați opțiunile necesare:
- Model: RA-1 (Grilă pentru tubulatură circulară cu un rând de lamele).
- Dimensiuni nominale: Selectați combinația dorită de L x H din tabelul de compatibilitate, corelată cu diametrul tubulaturii dumneavoastră.
- Accesorii opționale: OBD (Registru de reglaj debit) / Fără registru.
- Finisaj: Oțel galvanizat natural (standard, nevopsit).
