Difuzor Arhitectural HELIO 595 x 595mm – Difuzor Turbionar pentru Ventilație

Difuzor Arhitectural Pătrat cu Jet Turbionar - Model HELIO

Modelul HELIO este un difuzor arhitectural pătrat pentru tavan, special proiectat pentru introducerea sau evacuarea aerului în sistemele de ventilație și climatizare. Echipat cu lamele fixe dispuse în mod radial pe placa frontală, acest difuzor generează un jet de aer turbionar de înaltă performanță. Este recomandat pentru instalații cu debit de aer constant sau variabil și este destinat spațiilor cu o înălțime liberă a tavanului de sub 4 metri, designul produsului determinând un nivel ridicat al ratei de inducție.

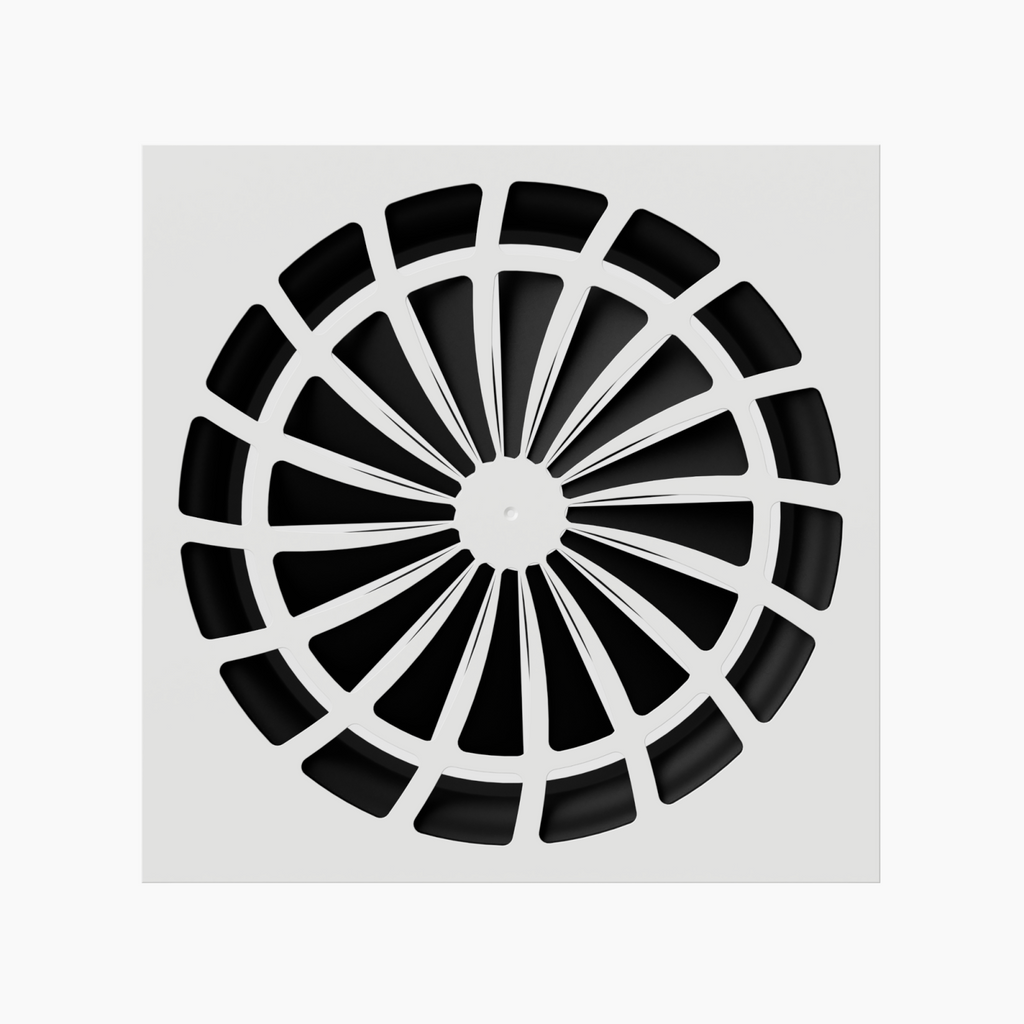

Imagine de prezentare: Placă decorativă turbionară model HELIO

Efect de înaltă inducție și estetică uniformă

Difuzorul HELIO combină cerințele arhitecturale moderne de design cu proprietăți tehnice avansate de distribuție a aerului:

• Rată ridicată de inducție: Dispunerea radială fixă a lamelelor determină o turbionare puternică a jetului, determinând o amestecare rapidă a aerului proaspăt insuflat cu cel din încăpere și o uniformizare accelerată a temperaturii.
• Integrare simetrică: Pentru a păstra un aspect vizual uniform și curat al incintelor, modelul HELIO poate fi utilizat în mod egal atât pentru refularea, cât și pentru extracția aerului.
• Design curat și plat: Toate elementele mecanice de fixare sunt complet ascunse în spatele feței perforate, oferind o aliniere perfectă la nivelul tavanului.

---

Specificații Tehnice și Materiale

• Construcție durabilă: Difuzorul este confecționat integral din tablă de oțel zincat de înaltă calitate, garantând stabilitate structurală și rezistență deplină în timp.
• Design lamele: Lamelele difuzorului sunt fixe și dispuse radial la nivelul plăcii frontale, asigurând un jet de aer turbionar uniform.
• Conexiune optimizată: Racordul de conectare amplasat pe spatele plăcii are diametrul Ø470 mm.
• Dimensiuni exterioare standard: Placa frontală măsoară fix 595 x 595 mm, fiind dimensionată special pentru integrarea simetrică în structurile de tavan casetat.
• Set complet de livrare: Produsul se livrează standard cu o traversă de montaj (bracket), șurub central de fixare mecanică, capac estetic de mascare pentru șurub și garnitură de etanșare perimetrală.

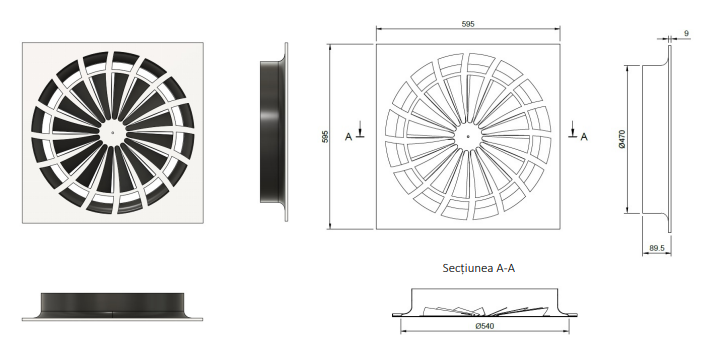

Schiță tehnică: Dimensiuni geometrice constructive

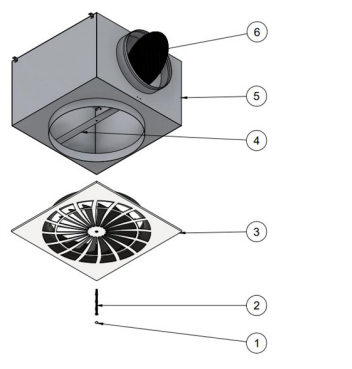

Specificații produs (componente):

• 1 - Capac mascare
• 2 - Șurub fixare
• 3 - Difuzor HELIO
• 4 - Bracket (traversă montaj)
• 5 - Plenum (opțional)
• 6 - Clapetă perforată (opțional)

Schiță tehnică: Componente kit montaj

Ghid de performanță și tip de conectare

Datorită suprafeței sale libere optimizate (Ak), difuzorul HELIO gestionează volume importante de aer, menținând pierderile de presiune și zgomotul la niveluri reduse. Legendă parametri: Ak [m²] – Suprafața liberă; NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei; ΔPt [Pa] - Pierderea de presiune; D [mm] – Diametrul racordului de conectare.

Dimensiuni Exterioare Placă [mm]	Diametru Racord D [mm]	Suprafață Liberă Ak [m²]	Debite Recomandate [m³/h]	Înălțime Recomandată Încăpere [m]
595 x 595 mm	Ø 470 mm (fără plenum) / Ø 315 mm (cu plenum)	Conform configurație	Vezi fișa tehnică	Până la 4 metri

Notă: Poziție lamelă 0° - clapetă deschisă; 45° - clapetă înclinată; 90° - clapetă închisă. Valorile din fișa tehnică sunt furnizate pentru un difuzor prevăzut cu plenum, diametrul racordului 315 mm.

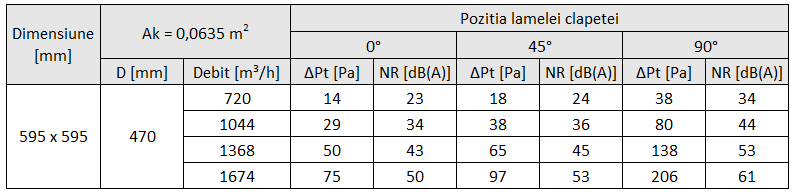

Introducere aer - conectare orizontală

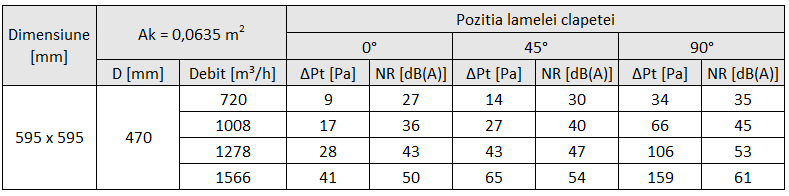

Introducere aer - conectare verticală

---

Ghid de Instalare și Montaj flexibil

Modelul HELIO oferă o adaptabilitate remarcabilă la instalare, fiind pretabil pentru multiple tipuri de plafoane din proiecte:

1. Montaj în plafon fals casetat: Dimensiunea exterioară de 595x595 mm se potrivește nativ și simetric în structurile standard de tip raster cu module de 600x600 mm.
2. Montaj în plafon fals continuu: Se poate încastra perfect plat în tavane suspendate fixe realizate din gips-carton.
3. Montaj suspendat: Difuzorul se poate instala liber sub nivelul tavanului brut, direct la capătul rețelelor de tubulaturi aparente pentru amenajări de tip loft/industrial.

Procedura de fixare: Instalarea este curată și rapidă. Difuzorul se fixează de plenum prin intermediul unui singur șurub central, care se strânge direct în traversa de montaj (bracket) poziționată în interiorul adaptorului. La final, capul șurubului se acoperă complet cu capacul de mascare inclus, oferind o finisare estetică impecabilă.

Montaj în plafon fals casetat

Montaj în plafon fals continuu

Montaj suspendat în plafon

---

Accesorii Opționale Disponibile

• Plenum (Adaptor de racordare): Permite conectarea etanșă a difuzorului la tubulaturile circulare, având rolul de a uniformiza fluxul de aer înainte de refulare. Este fabricat din tablă zincată durabilă Z140, dotat cu 4 urechi exterioare pentru o suspendare facilă de tavan și o canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
  • Conectare Orizontală: Cu racord/ieșire laterală.
  • Conectare Verticală: Cu racord/ieșire pe spatele cutiei.
  • Variantă Neizolată: Recomandată pentru trasee standard.
  • Variantă Izolată: Izolată la interior cu cauciuc elastomeric premium de 6 mm grosime, cu proprietăți anti-condens excelente și atenuare acustică superioară.
• Clapetă perforată de echilibrare: Opțional, pe ștuțul adaptorului plenum se poate monta o clapetă perforată specială pentru reglarea și calibrarea precisă a debitului de aer din sistem, având poziții stabile de funcționare la 0° (deschisă), 45° (înclinată) și 90° (închisă).

Adaptor (plenum) confecționat din tablă zincată Z140

Plenum izolat cu cauciuc elastomeric 6 mm

Clapetă perforată de echilibrare debit

---

Ghid pentru Lansarea Comenzii

Pentru a configura corect codul produsului potrivit proiectului dumneavoastră, vă rugăm să specificați opțiunile dorite conform structurii de mai jos:

• Model: HELIO (Difuzor arhitectural pătrat turbionar).
• Dimensiuni standard: 595 x 595 mm.
• Accesorii dedicate: Plenum izolat / Plenum neizolat / Clapetă perforată (pentru plenum) / Fără accesorii.
• Conectare: Orizontală / Verticală.
