Grilă Liniară Decor cu Lamele Fixe 15° din Aluminiu — Grilă Ventilație Liniară

Grilă Decorativă Liniară din Aluminiu - Model LB

Modelul LB este o grilă liniară decorativă, fabricată din aluminiu de înaltă calitate, utilizată special pentru introducerea sau evacuarea aerului în sistemele de ventilație și climatizare. Această grilă este recomandată atât pentru instalații cu debit de aer constant, cât și variabil, oferind un aspect estetic modern și performanțe excelente în distribuția fluxului de aer.

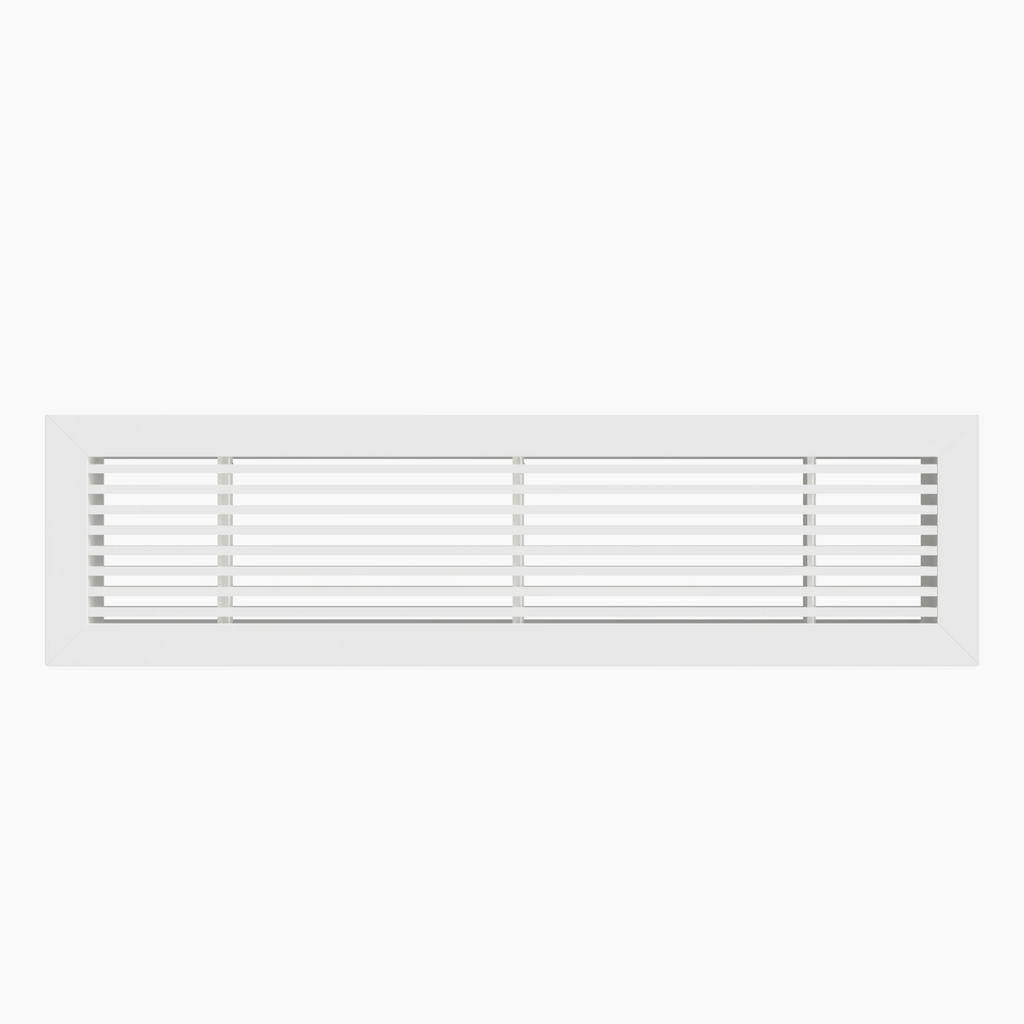

Imagine de prezentare: Grilă decorativă liniară

Domeniu de utilizare și montaj

• Aplicații multiple: Se poate monta cu ușurință atât pe tavan, cât și pe perete.
• Flexibilitate arhitecturală: Recomandată pentru clădiri rezidențiale, birouri sau spații comerciale unde designul interior primează.

Specificații Tehnice și Caracteristici

Grila este disponibilă în două variante constructive principale, în funcție de unghiul de înclinare al lamelelor:

• LB-0: Cu lamele fixe drepte, la un unghi de 0°.
• LB-15: Cu lamele fixe înclinate, la un unghi de 15°.

Detalii de construcție:

• Lamelele grilei sunt fixe și poziționate paralel cu lungimea ("L").
• Execuție modulară: Pentru grilele cu o lungime totală mai mare de 3 metri, execuția este realizată din module (secțiuni), iar produsul se livrează împreună cu toate elementele de îmbinare necesare. În funcție de poziția în ansamblu, piesele modulare sunt construite fără elemente de terminație sau cu un singur element lateral (secțiune capăt stânga, mijloc sau capăt dreapta).
• Limite dimensionale standard: Lungime interioară (Lint) peste 3m implică execuție modulară; Înălțimea interioară maximă standard (Hint max) este de 350 mm.

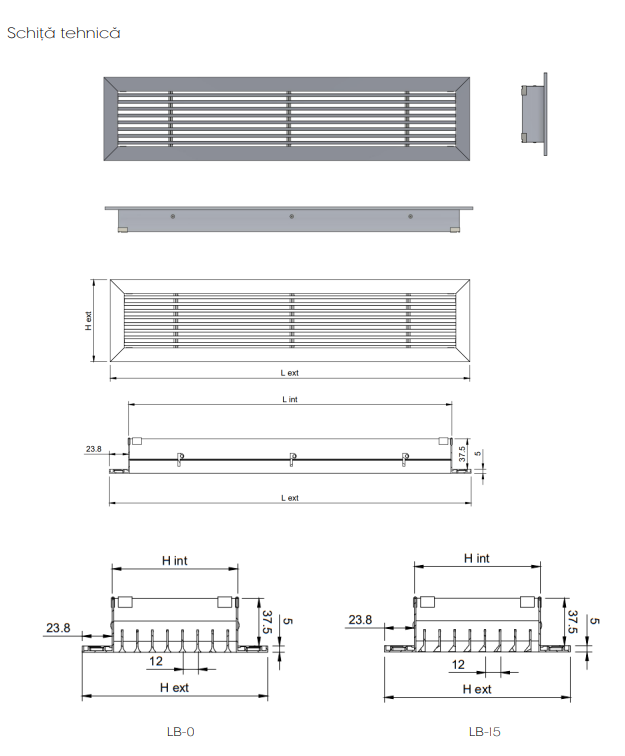

Schiță tehnică: Dimensiuni constructive LB-0 și LB-15

Materiale și Finisaj

• Material standard: Aluminiu extrudat, vopsit în câmp electrostatic în nuanța standard RAL 9016 alb lucios.
• Opțiuni la cerere: Grila poate fi executată din profile de aluminiu anodizat (eloxat) natur sau vopsită în orice altă nuanță din paletarul RAL.

Modalități de Instalare

1. Fixare standard cu șuruburi: Grila se execută standard cu găuri zencuite poziționate pe rama produsului. Produsul se livrează complet, împreună cu șuruburile de fixare vopsite în nuanța grilei pentru o integrare discretă.
2. Fixare ascunsă cu contracadru (Opțional): Se utilizează un contracadru pentru un montaj ascuns, rapid și estetic. În acest caz, grila este accesorizată cu cleme speciale care permit clipsarea rapidă a acesteia în contracadru.

Ghid vizual: Montaj în perete/tavan

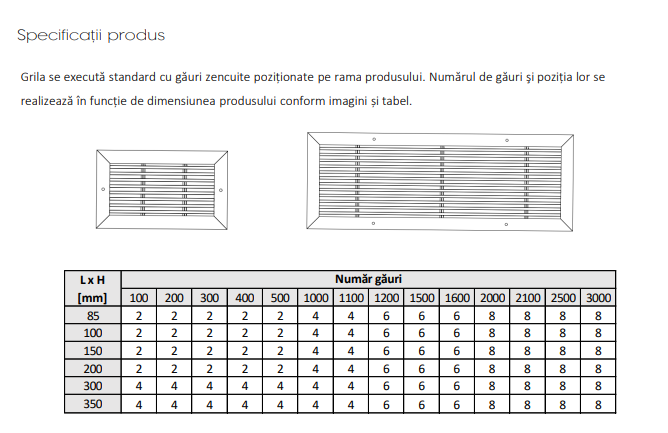

Ghid de configurare: Număr de găuri și cleme de fixare

Accesorii Opționale

Grila liniară poate fi configurată și echipată cu o gamă variată de accesorii tehnice:

• Plenum (Adaptor de racordare): Permite conectarea grilei la tubulatură circulară flexibilă sau rigidă. Disponibil cu conectare orizontală (ieșire laterală) sau conectare verticală (ieșire opusă). Confecționat din tablă zincată Z140, dotat cu urechi de suspendare.
  • Varianta AN: Adaptor neizolat.
  • Varianta AIZ: Adaptor izolat la interior cu cauciuc elastomeric de 6 mm grosime (previne condensul și atenuează zgomotul).
• Registru de reglaj debit (OBD): Prevăzut cu lamele opozabile și roți dințate pentru controlul precis al fluxului de aer; se montează direct pe racordul grilei.
• Filtru de aer G4 (F-R): Utilizat pentru reținerea impurităților din aer, echipat cu ramă din aluminiu robustă.
• Contracadru (CC): Pentru montaj incastrat ascuns. Formula de calcul pentru golul de montaj cu contracadru este: Lc x Hc = Lint x Hint grilă + 18 mm.

Accesorii disponibile: Plenum izolat/neizolat, Registru OBD, Filtru G4

Ghid pentru lansarea comenzii (Configurare cod produs)

Pentru a comanda varianta potrivită proiectului dumneavoastră, vă rugăm să specificați opțiunile dorite urmând structura de mai jos:

• Model: LB-0 (lamele drepte) / LB-15 (lamele înclinate la 15°) / Dimensiuni speciale la cerere.
• Secțiune (pentru lungimi > 3m): S1 (Secțiune capăt stânga) / S2 (Secțiune mijloc) / S3 (Secțiune capăt dreapta).
• Accesorii dedicate: F-R (Filtru de aer G4) / OBD (Registru de reglaj) / AIZ (Plenum izolat) / AN (Plenum neizolat).
• Tip Montaj: Șuruburi (standard inclus) / CC (Contracadru pentru montaj ascuns).
• Finisaj/Culoare: RAL9016 (Alb lucios standard) / RAL.. (Alt cod RAL la cerere) / EL (Aluminiu anodizat natur).
