Grilă Liniară Decor cu Lamele Fixe 0° din Aluminiu și Dublu Deflector — Grilă Ventilație Liniară

Grilă Decorativă Liniară din Aluminiu cu Dublu Deflector - Model LBD

Modelul LBD este o grilă liniară decorativă de înaltă performanță, confecționată din aluminiu și prevăzută cu două rânduri de lamele. Această grilă este special recomandată pentru instalații cu debit de aer constant sau variabil. Datorită designului versatil, se poate aplica pe tavan sau pe perete, fiind utilizată în principal pentru introducerea aerului în încăperi.

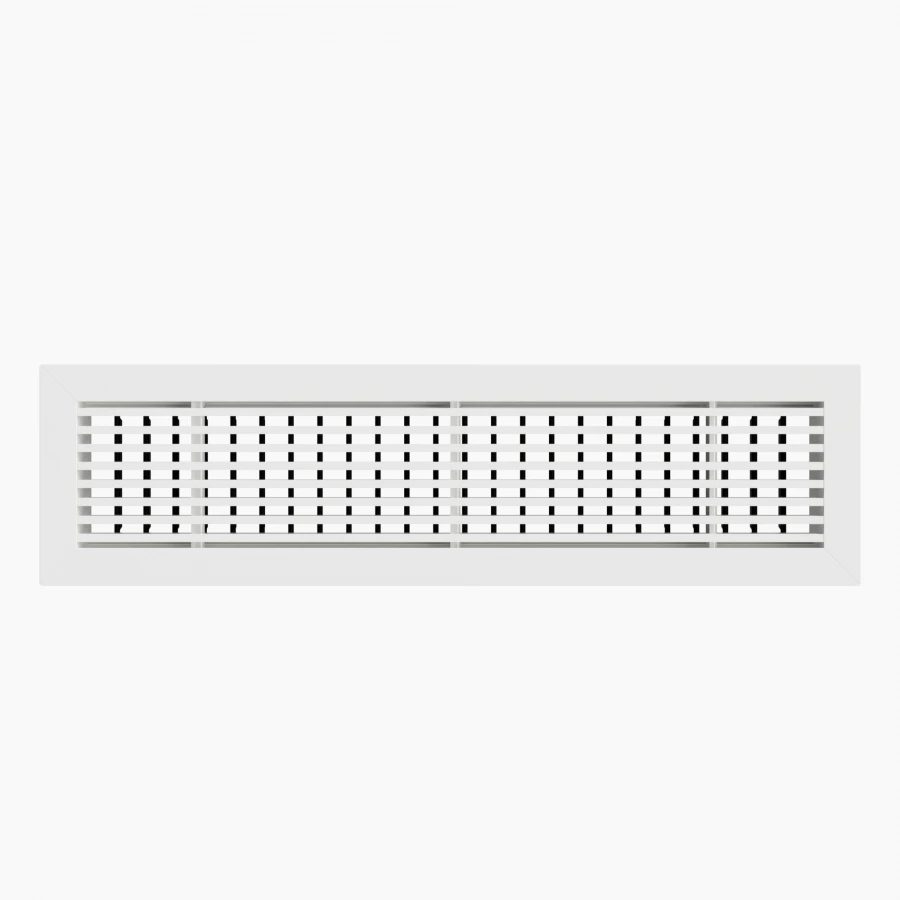

Imagine de prezentare: Grilă decorativă cu dublu rând de lamele

Sistem avansat de direcționare a aerului

Spre deosebire de grilele liniare standard, modelul LBD oferă un control excelent asupra fluxului de aer datorită geometriei sale cu două rânduri de lamele:

• Lamele frontale fixe: Sunt poziționate paralel cu lungimea grilei. Acestea asigură aspectul estetic liniar și pot fi configurate din fabrică în două variante de înclinație: la 0° (LBD-0) sau la 15° (LBD-15).
• Lamele ajustabile (în plan secund): Sunt dispuse perpendicular pe lungimea grilei și pot fi reglate individual manual. Acestea permit direcționarea precisă a jetului de aer în funcție de necesitățile spațiului climatizat.

Specificații Tehnice și Caracteristici

• Construcție modulară: Pentru grilele care depășesc lungimea de 3 metri, execuția se realizează modular. Produsul se livrează împreună cu toate elementele de îmbinare necesare. În funcție de poziția în ansamblu, piesele componente sunt livrate ca secțiune de capăt stânga (S1), secțiune de mijloc (S2) sau secțiune de capăt dreapta (S3).
• Limite dimensionale standard: Lungime interioară (Lint) mai mare de 3m implică execuție modulară; înălțimea interioară maximă standard (Hint max) este de 350 mm.

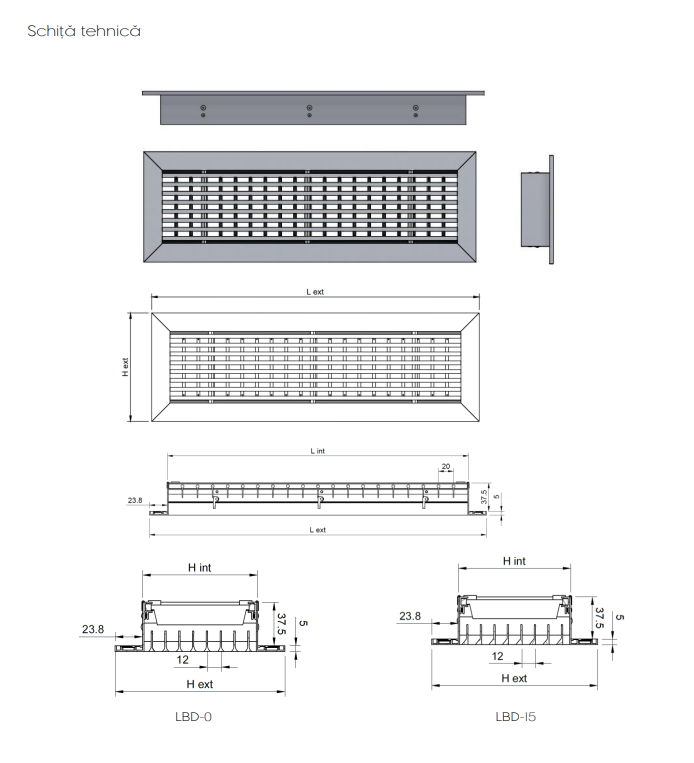

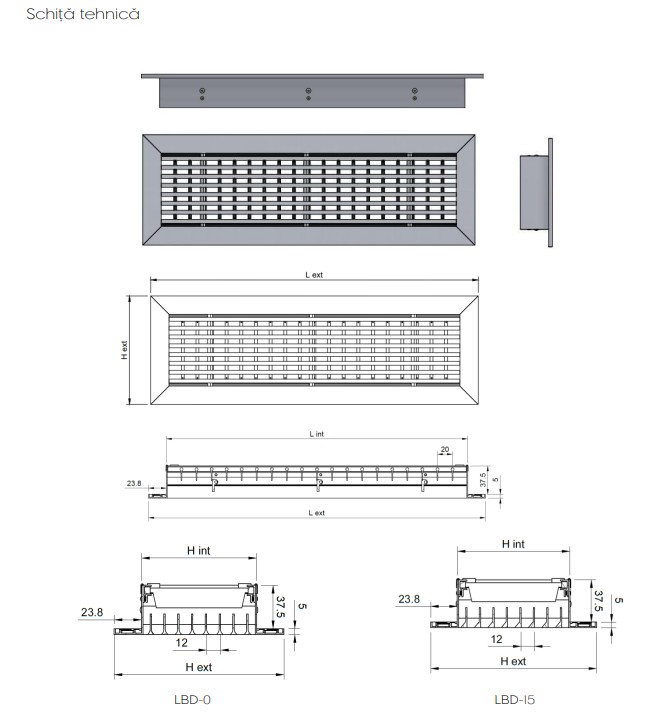

Schiță tehnică: Dimensiuni constructive LBD-0 și LBD-15

Materiale și Finisaje Disponibile

Grila este realizată integral din profile de aluminiu extrudat și oferă opțiuni cromatice elegante:

• Finisaj Standard: Ramă și lamele frontale vopsite în câmp electrostatic în nuanța RAL 9016 alb lucios, iar lamelele ajustabile secundare sunt finisate din aluminiu eloxat negru pentru un contrast modern.
• Finisaj Anodizat (EL): Aluminiu anodizat (eloxat) natur pentru ramă și lamelele frontale, cu lamelele ajustabile finisate tot în negru anodizat.
• Finisaj Personalizat (RAL...): Vopsire integrală în câmp electrostatic (inclusiv lamelele ajustabile din plan secund) în orice altă nuanță din paletarul complet RAL.

Notă: În cazul alegerii finisajelor standard (RAL 9016 alb lucios) sau anodizat natur (EL), lamelele ajustabile din plan secund sunt livrate standard în culoarea neagră.

Opțiuni de Instalare și Montaj

Produsul oferă două modalități distincte de fixare, adaptate cerințelor de design ale proiectului dumneavoastră:

1. Fixare vizibilă cu șuruburi (Standard): Grila este prevăzută din fabrică cu găuri zencuite poziționate pe rama exterioară. Pachetul include șuruburile de fixare vopsite special în nuanța produsului ales pentru o finisare discretă.
2. Fixare ascunsă cu contracadru (Opțional): Dacă doriți un montaj complet ascuns, curat și rapid, grila poate fi utilizată împreună cu un contracadru (CC). În acest caz, grila se livrează accesorizată cu cleme speciale care permit clipsarea facilă direct în structura contracadrului.

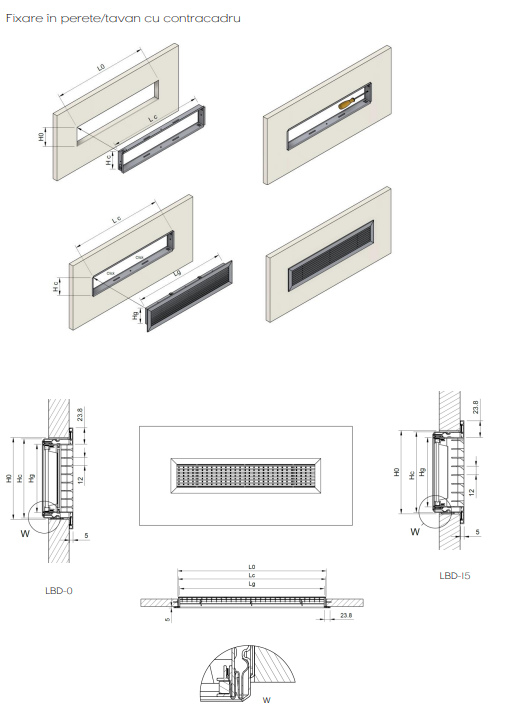

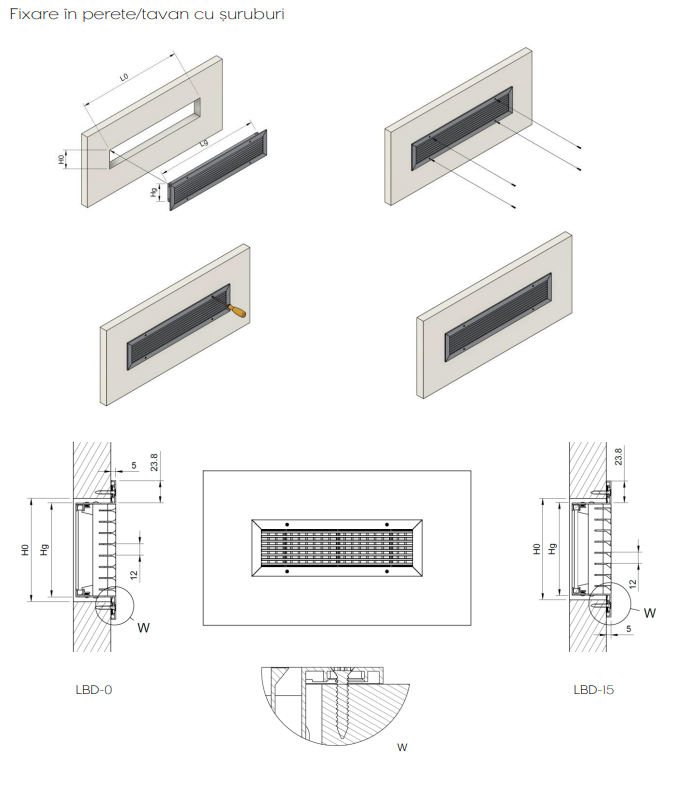

Ghid vizual: Fixare în perete/tavan (Șuruburi vs Contracadru)

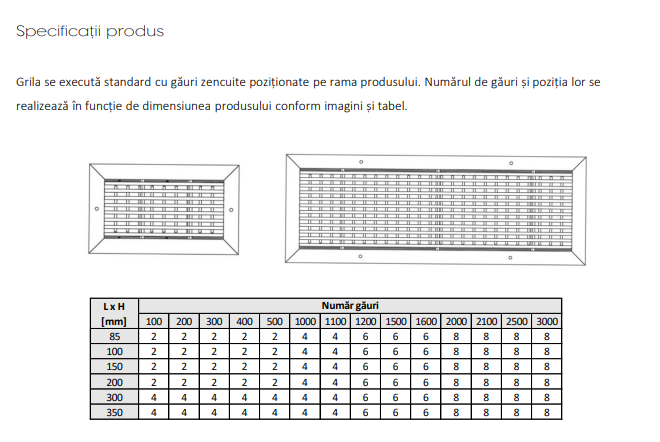

Ghid de configurare: Număr de găuri și cleme de fixare

Accesorii Opționale Compatibile

• Plenum (Adaptor de racordare): Asigură conectarea optimă a grilei la o tubulatură circulară. Este prevăzut cu urechi de suspendare pentru tavan și o canelură pe racord ce permite fixarea rapidă a tubulaturilor flexibile. Poate fi comandat cu conectare orizontală (ieșire laterală) sau verticală (ieșire opusă).
  • Varianta AN (Neizolat): Confecționat din tablă zincată rezistentă Z140.
  • Varianta AIZ (Izolat): Izolat termic și acustic la interior cu cauciuc elastomeric de 6 mm grosime, prevenind apariția condensului.
• Contracadru (CC): Recomandat pentru finisaje premium cu montaj îngropat. Formula exactă de calcul pentru golul necesar instalării contracadrului este: Lc x Hc = Lint x Hint grilă + 18 mm.

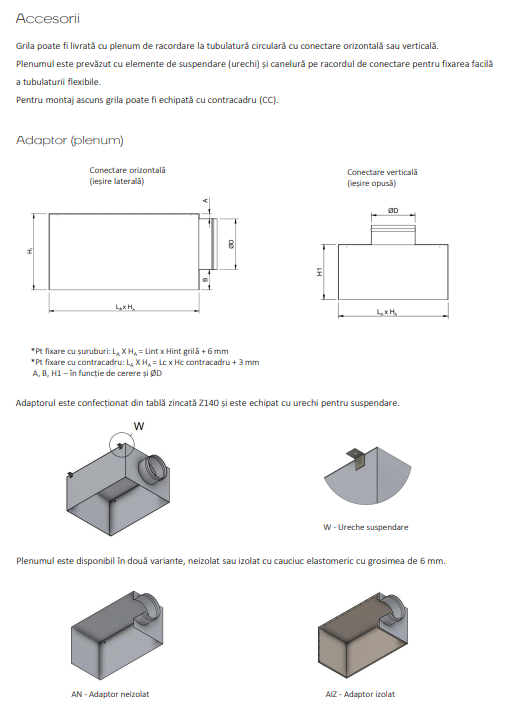

Accesorii disponibile: Plenum de racordare (Izolat AIZ / Neizolat AN)

Ghid pentru Lansarea Comenzii (Structură Cod Produs)

Pentru a configura corect grila potrivită proiectului dumneavoastră, vă rugăm să specificați opțiunile dorite conform structurii de mai jos:

• Model: LBD-0 (lamele frontale la 0°) / LBD-15 (lamele frontale la 15°) / Dimensiuni personalizate la cerere.
• Secțiune (pentru ansambluri > 3m): S1 (Capăt stânga) / S2 (Mijloc) / S3 (Capăt dreapta).
• Accesorii: AIZ (Plenum izolat) / AN (Plenum neizolat).
• Tip Montaj: Șuruburi (standard inclus) / CC (Contracadru opțional).
• Finisaj: RAL9016 (Alb lucios standard) / RAL... (Alt cod RAL solicitat) / EL (Aluminiu anodizat natur).
