Difuzor Turbionar 595×595mm cu Lamele Ajustabile și Performanță Ridicată pentru Introducerea și Evacuarea Aerului
1-2 zile lucrătoare
215 RON
TVA inclus
1
Garanție 2 ani
Retur 14 zile
Plată securizată
Nu ești sigur ce model îți trebuie?
0758072469
Sună-ne și îți recomandăm pe specificații.
Program: L–V · 09:00–18:00

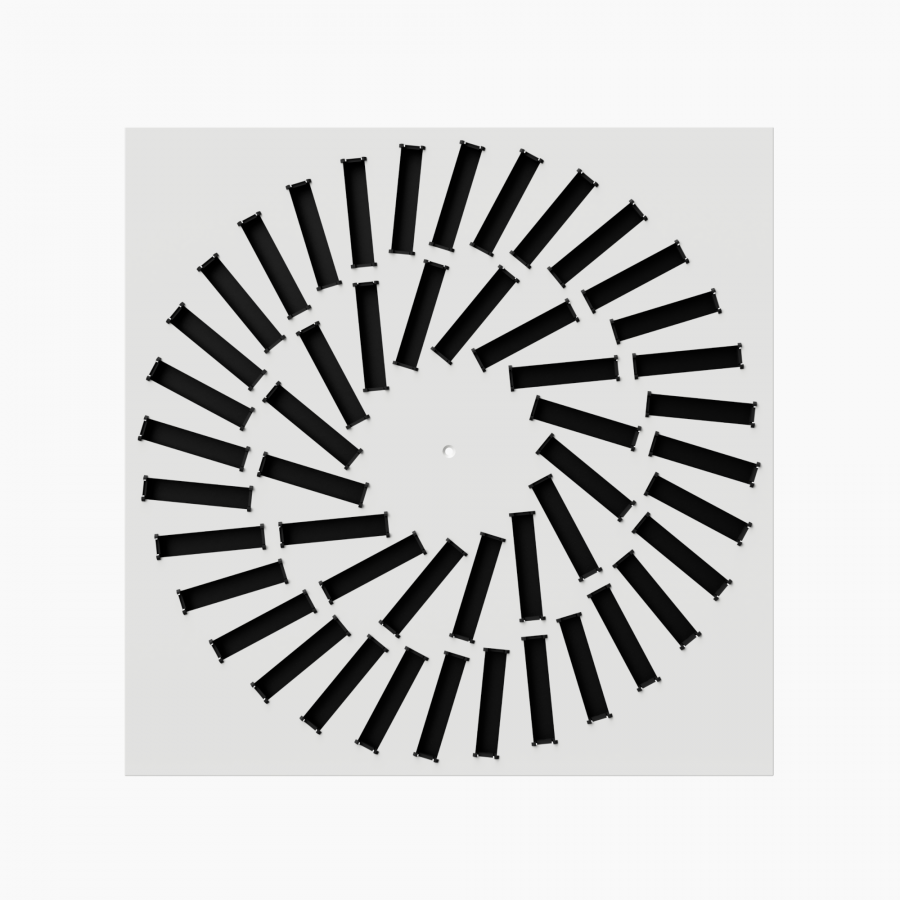

SW-R este un difuzor turbionar cu placă frontală pătrată, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul este recomandat pentru încăperi cu înălțimi cuprinse între 2.6 și 4 m.
Designul lamelelor, dispunerea lor radială și acțiunea turbionară determină un nivel ridicat al ratei de inducție. Difuzorul se poate utiliza pentru instalații cu debit de aer constant sau variabil.
Difuzorul are dimensiunile exterioare 595×595 mm și se poate executa cu 24 sau 48 fante.
Difuzorul este prevăzut cu lamele negre, din aluminiu, ajustabile individual.
Inducția aerului se produce rapid datorită acțiunii turbionare având ca rezultat o schimbare rapidă a temperaturii.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare

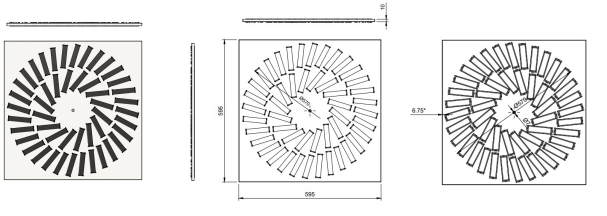

Schiţă tehnică
SW-R-48

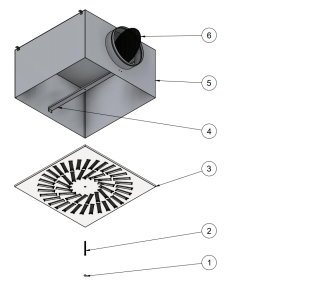

Specificaţii produs
1 - Capac mascare
2 - Șurub fixare
3 – Difuzor SW-R-48
4 - Bracket (traversă montaj)
5 - Plenum (opțional)
6 - Clapetă perforată (opțional)
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară, cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) si canelura pe racordul de conectare, pentru fixarea facilă a tubulaturii.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este dotat cu 4 urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.
Difuzorul este recomandat pentru încăperi cu înălțimi cuprinse între 2.6 și 4 m.
Designul lamelelor, dispunerea lor radială și acțiunea turbionară determină un nivel ridicat al ratei de inducție. Difuzorul se poate utiliza pentru instalații cu debit de aer constant sau variabil.
Difuzorul are dimensiunile exterioare 595×595 mm și se poate executa cu 24 sau 48 fante.
Difuzorul este prevăzut cu lamele negre, din aluminiu, ajustabile individual.
Inducția aerului se produce rapid datorită acțiunii turbionare având ca rezultat o schimbare rapidă a temperaturii.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare
Schiţă tehnică
SW-R-48
Specificaţii produs
1 - Capac mascare
2 - Șurub fixare
3 – Difuzor SW-R-48
4 - Bracket (traversă montaj)
5 - Plenum (opțional)
6 - Clapetă perforată (opțional)

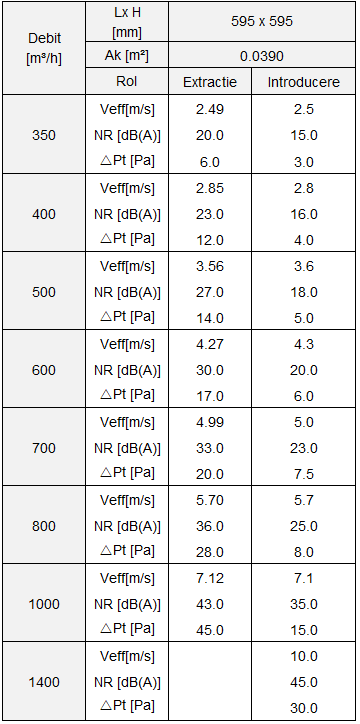

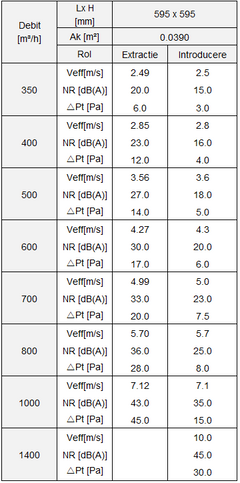

SW-R-48
Legendă
Ak [m²] – Suprafața liberă
Veff [m/s] – Viteza efectivă a aerului
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară, cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente de suspendare (urechi) si canelura pe racordul de conectare, pentru fixarea facilă a tubulaturii.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este dotat cu 4 urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.

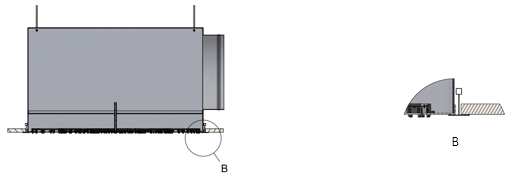

Difuzorul se poate monta in plafon fals casetat 600 x 600 mm, tavan continuu sau suspendat. Fixarea difuzorului de plenum se realizează prin utilizarea unui șurub central înșurubat in traversa de montaj, poziționata in interiorul adaptorului.
Montaj în plafon casetat
Montaj în plafon fals
Suspendat în plafon
