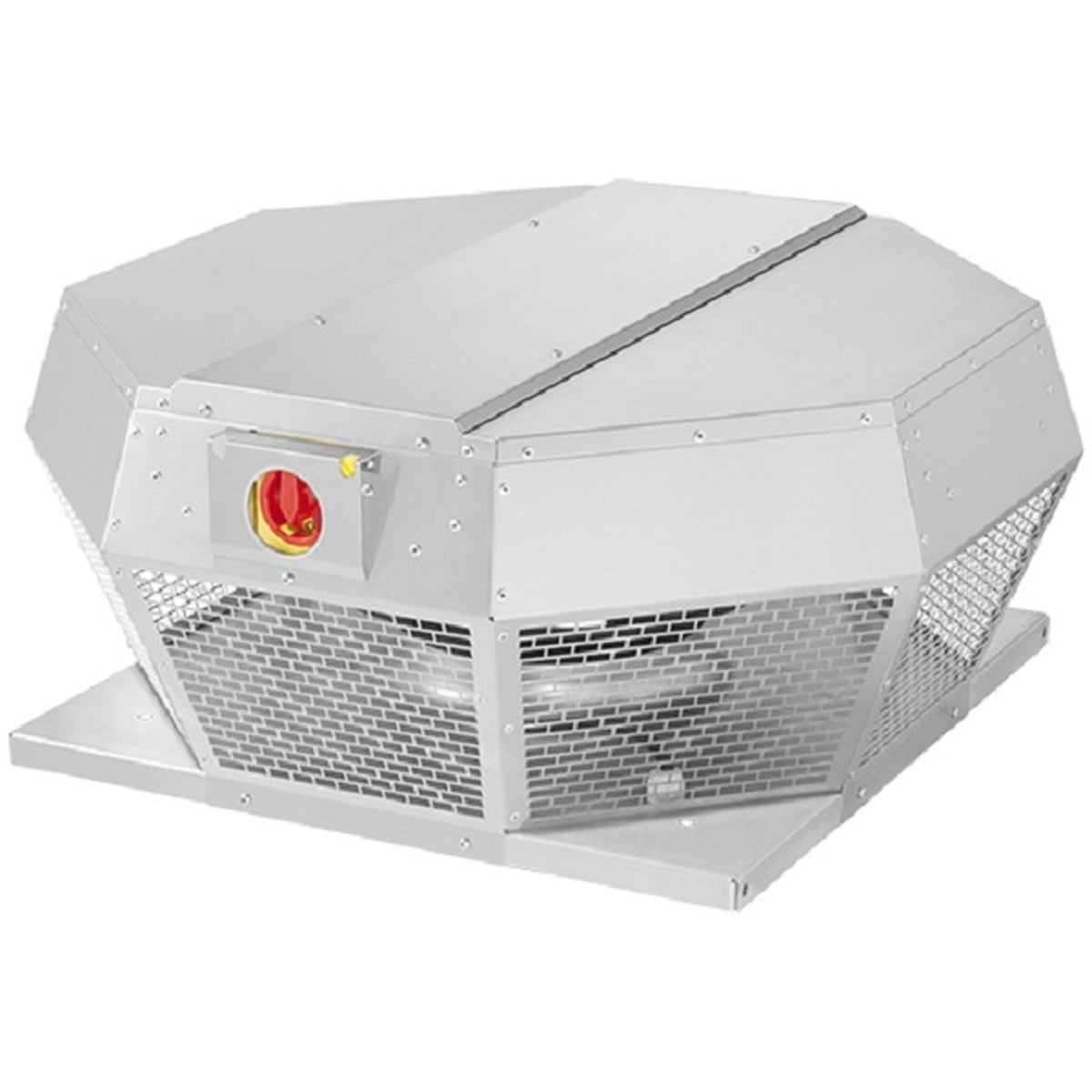

Ventilator de acoperiș RUCK DHA 190 E4P 30, DN180
Pe scurt: RUCK DHA 190 E4P 30 (cod producător 130469) este un ventilator radial de acoperiș cu evacuare orizontală și motor AC monofazat. Asigură un debit maxim de 270 m³/h și o presiune statică maximă de 100 Pa, la un consum maxim de 18 W. Are carcasă din aluminiu AlMg3, racord nominal DN180 și greutate de 4,6 kg. Termenul de livrare se confirmă la comandă.
DHA 190 E4P 30 face parte din seria DHA pentru evacuarea aerului prin acoperiș. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan. Alegerea se face după curba ventilatorului și pierderile de presiune ale instalației.
Caracteristici principale
- Evacuare orizontală: construcție radială, cu palete curbate înapoi.
- Carcasă din aluminiu AlMg3: dimensiuni 388 x 388 x 190 mm.
- Motor AC monofazat: turație controlabilă prin tensiune, cu regulator compatibil și protecție termică.
- Protecție IPX4 la echipamentul complet; aer transportat până la 70 °C la 50 Hz.
- Întrerupător integrat: echipament prevăzut cu întrerupător conform configurației RUCK.
Date tehnice
| Parametru | Valoare la 50 Hz |
|---|---|
| Model / cod producător | DHA 190 E4P 30 / 130469 |
| Debit maxim | 270 m³/h |
| Presiune statică maximă | 100 Pa |
| Punct nominal | 190,80 m³/h la 47 Pa |
| Consum maxim | 18 W |
| Curent maxim | 0,22 A |
| Turație maximă | 1440 rpm |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord nominal | DN180 |
| Dimensiuni (L x l x H) | 388 x 388 x 190 mm |
| Greutate | 4,6 kg |
| Carcasă / rotor | aluminiu / plastic |
| Clasă de protecție | IPX4 (echipament complet), IP44 (cutie de borne), IP33 (motor) |
| Temperatură maximă aer / ambiant | 70 °C / 70 °C |
| Întrerupător integrat | Da |
| Direcție evacuare | Orizontală |
Instalare și montaj

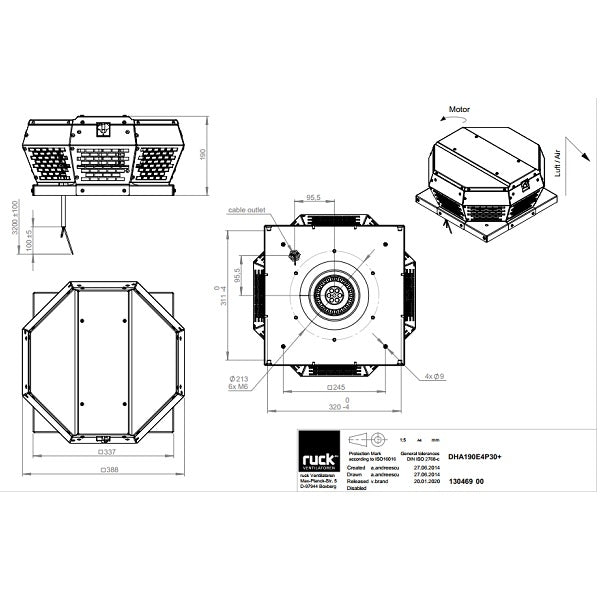

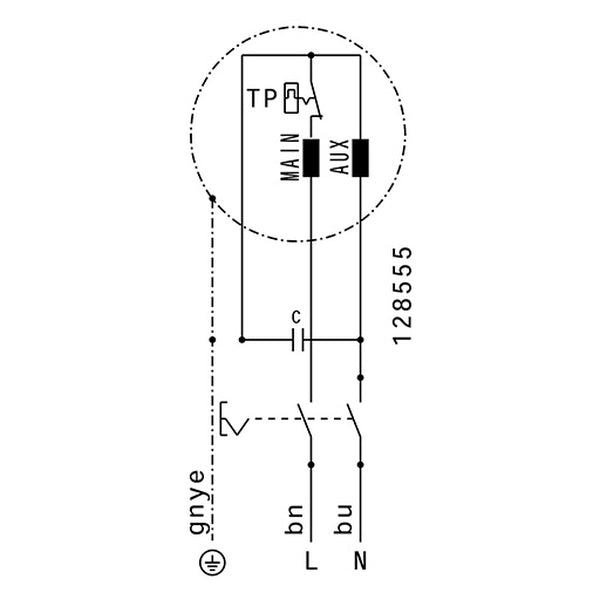

Se montează pe acoperiș, pe un soclu sau adaptor compatibil, ales în funcție de tipul și panta acoperișului. Verificați desenul cotat, prinderea, etanșarea și spațiul necesar pentru mentenanță. Racordul nominal DN180 nu înlocuiește verificarea cotelor flanșei de montaj. Alimentarea este 230 V, 1~, 50 Hz, iar curentul maxim este 0,22 A. Racordarea electrică și reglarea turației se realizează conform schemei RUCK, de către personal calificat.
Întrebări frecvente despre RUCK DHA 190 E4P 30
Ce debit și presiune asigură?
Debitul maxim este 270 m³/h, iar presiunea statică maximă este 100 Pa. Aceste maxime nu se ating simultan; punctul nominal declarat este 190,80 m³/h la 47 Pa.
Evacuarea aerului este verticală sau orizontală?
Acest model DHA are evacuare orizontală, conform datelor RUCK.
Ce racord are și cum aleg soclul?
RUCK declară racord nominal DN180. Soclul, adaptorul și accesoriile se verifică după modelul exact și desenul cotat, inclusiv pentru panta acoperișului.
Se poate regla turația?
Motorul AC monofazat permite reglaj prin tensiune, cu un regulator compatibil ales după schema electrică și curentul motorului. Regulatorul se comandă separat.
Ce protecție are și ce temperatură suportă?
Echipamentul complet are IPX4, iar temperatura maximă a aerului transportat este 70 °C la 50 Hz. Acest model nu are clasă de rezistență la foc declarată pentru desfumare.
Ce accesorii și documente sunt necesare?
În funcție de proiect, pot fi necesare soclu de acoperiș, adaptor, racord flexibil, clapetă și comandă electrică compatibile. Fișa tehnică, desenul cotat și schema electrică se verifică înainte de montaj. Prețul accesoriilor nu este inclus; disponibilitatea și termenul de livrare se confirmă înainte de comandă.
