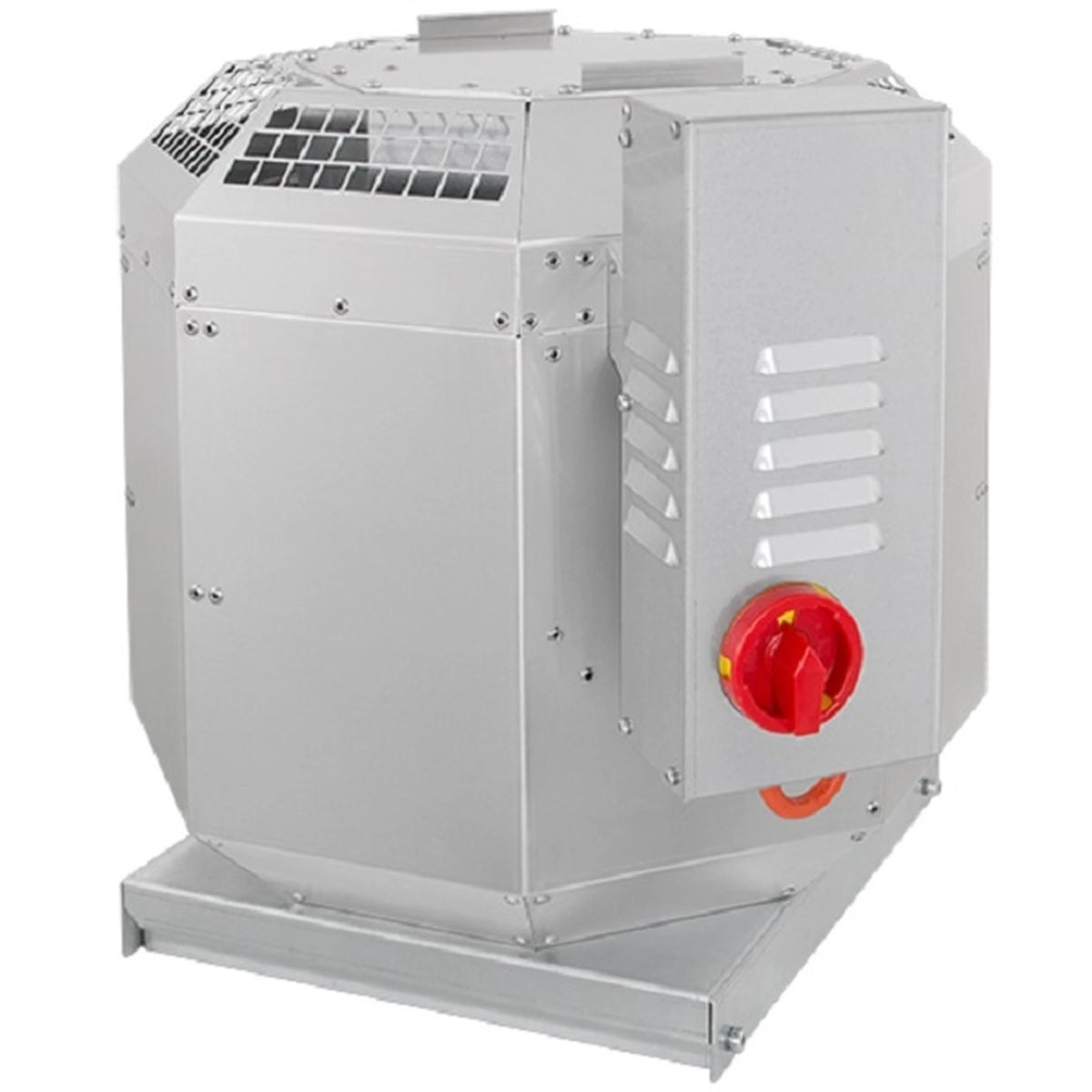

Ventilator de acoperiș RUCK DVN 560 D4 30, DN560
Pe scurt: RUCK DVN 560 D4 30 (cod producător 144885) este un ventilator radial de acoperiș cu evacuare verticală, pentru extracția aerului inclusiv din bucătării profesionale. Oferă un debit maxim declarat de 11960 m³/h și o presiune statică maximă de 1040 Pa. Are motor AC trifazat, carcasă din aluminiu AlMg3 cu deschidere pentru întreținere, scurgere pentru grăsimi și întrerupător integrat. Temperatura maximă a aerului transportat este de 120 °C. Termenul de livrare se confirmă la comandă.
DVN 560 D4 30 face parte din seria DVN, cu rotor radial cu palete curbate înapoi și evacuare verticală. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare se folosește curba ventilatorului.
Caracteristici principale
- Evacuare verticală: pentru integrarea în instalații de extracție prin acoperiș.
- Carcasă din aluminiu AlMg3: construcție rabatabilă pentru acces la curățare și întreținere, cu scurgere pentru grăsimi.
- Motor AC trifazat IE3: reglaj prin convertizor de frecvență compatibil.
- Aer transportat până la 120 °C: potrivit pentru aer cu conținut de grăsimi, conform aplicației declarate de producător.
- Întrerupător integrat și protecție IPX4 pentru echipamentul complet.
Date tehnice
| Parametru | Valoare declarată RUCK |
|---|---|
| Model / cod producător | DVN 560 D4 30 / 144885 |
| Debit maxim | 11960 m³/h |
| Presiune statică maximă | 1040 Pa |
| Punct nominal | 9540,00 m³/h la 432 Pa |
| Putere maximă declarată | 2420 W |
| Curent maxim | 4,67 A |
| Turație maximă | 1480 rpm |
| Alimentare nominală | 400 V, 3~, 50 Hz |
| Racord nominal | DN560 |

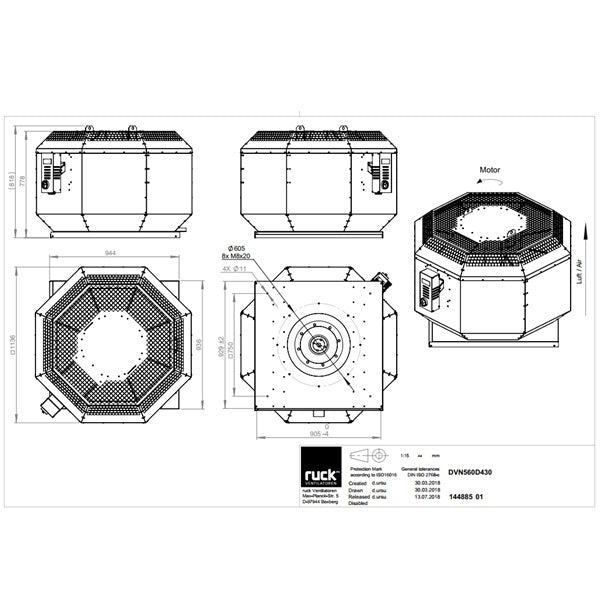

| Dimensiuni (L x l x H) | 1136 x 1136 x 777 mm |
| Greutate | 127 kg |
| Carcasă / rotor | aluminiu AlMg3 / tablă de oțel cu strat de protecție |
| Clasă de protecție | IPX4 (complet), IP55 (motor) |
| Temperatură maximă aer transportat | 120 °C |
| Temperatură ambiantă maximă | 50 °C |
| Reglaj | prin convertizor de frecvență compatibil |
| Direcție evacuare | Verticală |
Instalare și montaj

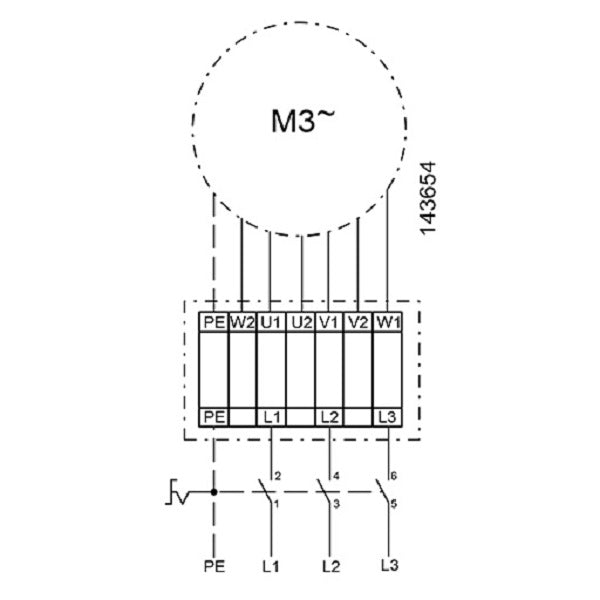

Se montează pe un soclu sau adaptor de acoperiș compatibil cu modelul exact și panta acoperișului. Verificați desenul cotat, prinderea, etanșarea și accesul necesar deschiderii carcasei. Racordul nominal DN560 nu înlocuiește verificarea cotelor flanșei. Alimentarea nominală este 400 V, 3~, 50 Hz. Reglajul se realizează prin convertizor de frecvență compatibil; conectați motorul și protecțiile conform schemei electrice. Racordarea se face de personal calificat.
Întrebări frecvente despre RUCK DVN 560 D4 30
Ce debit și presiune asigură?
Debitul maxim declarat este 11960 m³/h, iar presiunea statică maximă este 1040 Pa. Cele două maxime nu se ating simultan. Punctul nominal declarat este 9540,00 m³/h la 432 Pa.
Este potrivit pentru extracția din bucătării?
RUCK declară acest model pentru aer evacuat cu conținut de grăsimi, până la 120 °C. Dimensionarea, curățarea și instalarea se fac conform cerințelor instalației și instrucțiunilor producătorului.
Cum se reglează turația?
Motorul este AC trifazat; reglarea se face prin convertizor de frecvență compatibil. Alegerea comenzii se face după modelul exact, schema de conectare și parametrii electrici. Comanda externă se comandă separat.
Evacuarea este verticală?
Da. Seria DVN evacuează aerul vertical și are carcasă cu acces pentru întreținere și scurgere pentru grăsimi.
Poate fi folosit pentru desfumare?
Acest model nu are clasă de rezistență la foc declarată pentru desfumare. Temperatura admisă a aerului transportat nu reprezintă o certificare de desfumare.
Ce accesorii sunt necesare?
Soclul, adaptorul, racordul și comanda electrică se aleg după configurația instalației și modelul exact. Verificați fișa tehnică, desenul cotat și schema electrică înainte de montaj. Accesoriile nu sunt incluse în prețul ventilatorului; termenul de livrare se confirmă înainte de comandă.
