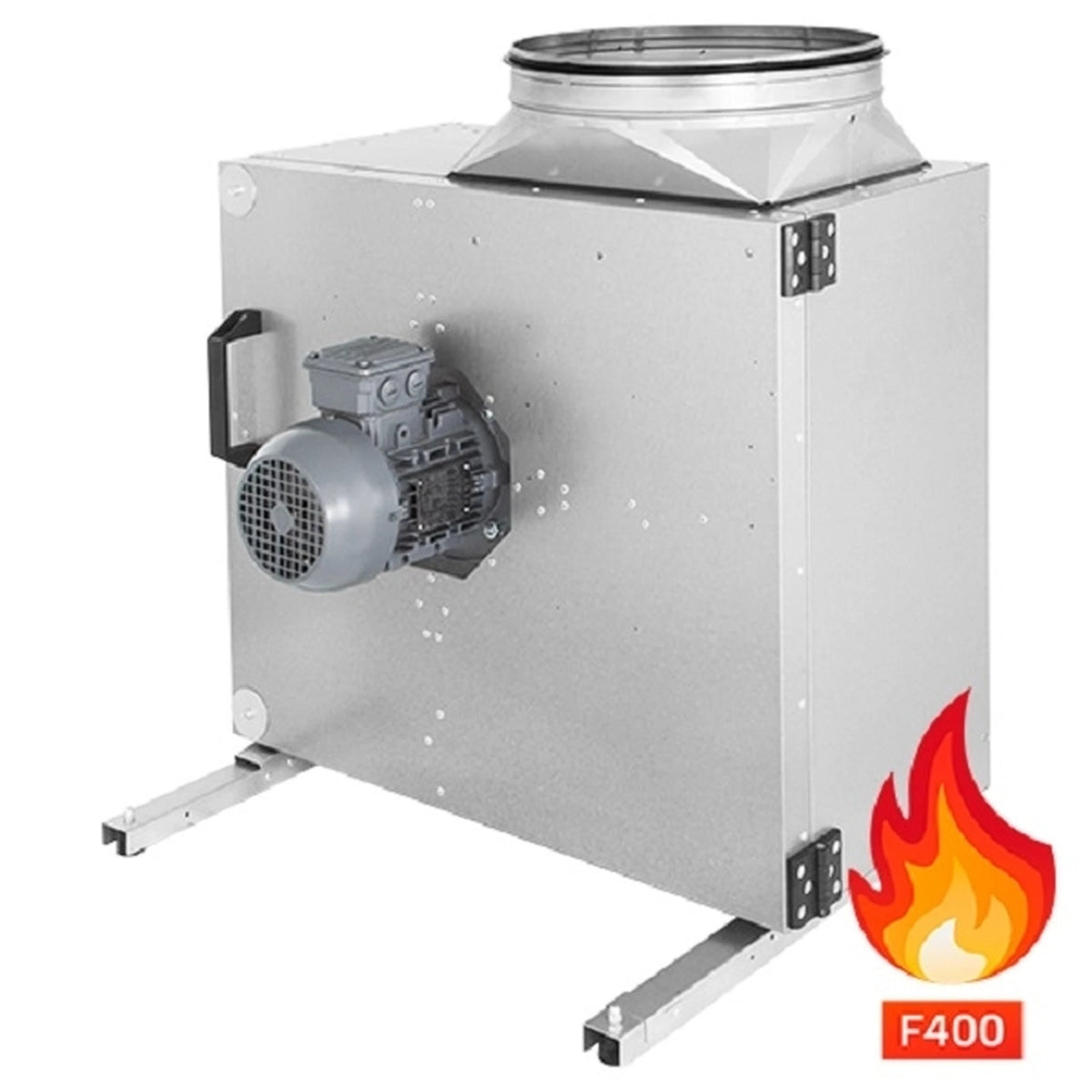

Ventilator de hotă RUCK MPS 315 D2 F4 30, DN355
Pe scurt: RUCK MPS 315 D2 F4 30 (cod producător 145840) este un ventilator radial de extracție pentru instalații de ventilație și hote profesionale, cu motor AC trifazat IE3. Oferă un debit maxim declarat de 4520 m³/h și o presiune statică maximă de 1300 Pa. Racordul nominal declarat este DN355, iar alimentarea echipamentului este 400 V, 3~, 50 Hz. Motorul este amplasat în afara fluxului de aer. Aerul transportat poate avea până la 200 °C în regim continuu. Modelul are clasa F400 (120), pentru evacuarea fumului la 400 °C timp de 120 minute, în condițiile declarate de producător. Livrare în 2–3 zile lucrătoare.
MPS 315 D2 F4 30 face parte din seria MPS, cu rotor radial cu palete curbate înapoi și carcasă izolată, cu pereți dubli, din tablă de oțel zincată. Unitatea ventilatorului se deschide pentru acces la întreținere, iar construcția include scurgere pentru condens și grăsimi. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; dimensionarea se face după curba ventilatorului și pierderile de presiune ale instalației.
Caracteristici principale
- Extracție radială: debit maxim declarat de 4520 m³/h și presiune statică maximă de 1300 Pa.
- Motor AC trifazat IE3: reglaj prin convertizor de frecvență compatibil.
- Carcasă izolată din oțel zincat: construcție cu pereți dubli, pentru integrarea în instalații profesionale.
- Acces pentru întreținere: Unitatea ventilatorului se deschide pentru acces la întreținere, iar construcția include scurgere pentru condens și grăsimi.
- Aer transportat până la 200 °C în funcționare continuă; temperatura ambiantă declarată este -20…+50 °C.
- Motor în afara fluxului de aer: separat de aerul evacuat.
- Clasificare F400 (120): 400 °C / 120 minute pentru funcția de desfumare, conform documentației producătorului.
Date tehnice
| Parametru | Valoare declarată RUCK |
|---|---|
| Model / cod producător | MPS 315 D2 F4 30 / 145840 |
| Tip ventilator | Radial, palete curbate înapoi |
| Debit maxim | 4520 m³/h |
| Presiune statică maximă | 1300 Pa |
| Putere absorbită maximă declarată | 1221 W |
| Curent maxim | 2,42 A |
| Turație maximă | 2950 rpm |
| Alimentare nominală echipament | 400 V, 3~, 50 Hz |
| Motor | AC trifazat IE3 |
| Reglaj | prin convertizor de frecvență compatibil |
| Racord nominal declarat | DN355 |
| Dimensiuni (L x l x H) | 365 x 700 x 790 mm |
| Greutate | 54,88 kg |
| Carcasă | Tablă de oțel zincată, pereți dubli, izolată |
| Temperatură maximă aer în regim continuu | 200 °C |
| Temperatură ambiantă | -20…+50 °C |
| Protecție motor | IP55 |
| Clasă pentru desfumare | F400 (120): 400 °C / 120 minute |
Instalare și montaj

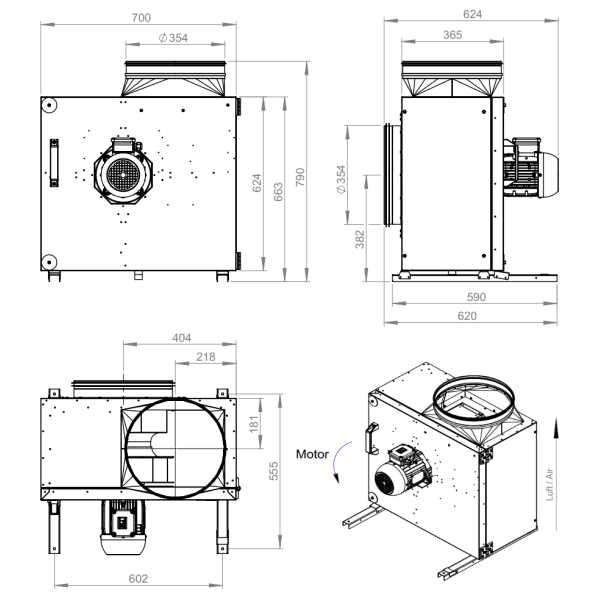

Ventilatorul se montează pe un suport adecvat greutății de 54,88 kg, păstrând accesul necesar curățării și întreținerii. Dimensiunile declarate sunt 365 x 700 x 790 mm. Verificați desenul cotat, poziția racordurilor, sensul de curgere și adaptoarele necesare pentru racordul nominal DN355. Alimentarea nominală a echipamentului este 400 V, 3~, 50 Hz, iar reglajul se realizează prin convertizor de frecvență compatibil. Schema de conectare și protecțiile se aleg după modelul exact și tensiunea de alimentare; racordarea electrică se execută de personal calificat.
Asigurați accesul la unitatea ventilatorului și evacuarea condensului și grăsimilor conform instrucțiunilor producătorului. Pentru extracția din bucătării se respectă cerințele de filtrare și curățare ale instalației.
Pentru funcția de desfumare se respectă declarația de performanță, proiectul instalației și instrucțiunile producătorului, inclusiv accesoriile și condițiile de comandă în caz de incendiu.
Întrebări frecvente despre RUCK MPS 315 D2 F4 30
Ce debit și presiune asigură?
Debitul maxim declarat este 4520 m³/h, iar presiunea statică maximă este 1300 Pa. Maximele nu se ating simultan; punctul real de lucru depinde de curba ventilatorului și de rezistența rețelei.
Ce racord de tubulatură are?
RUCK declară racordul nominal DN355. Dimensiunea racordului nu trebuie dedusă doar din numele modelului. Verificați desenul cotat și adaptoarele compatibile înainte de alegerea tubulaturii.
Cum se reglează turația?

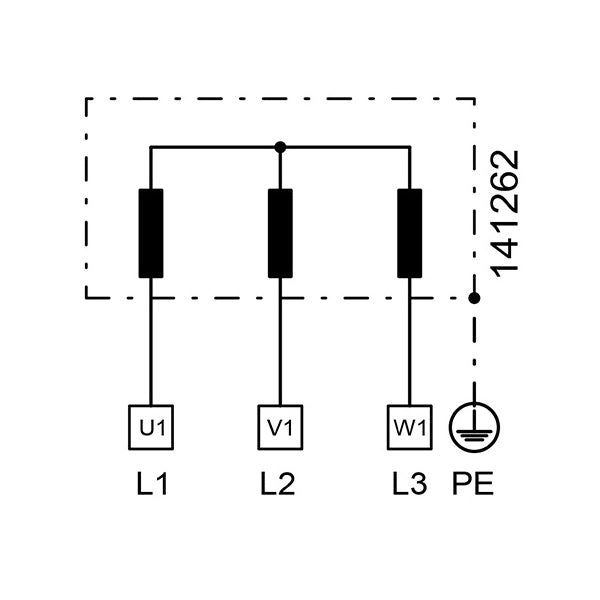

Motorul este AC trifazat IE3, cu reglaj prin convertizor de frecvență compatibil. Comanda se dimensionează după modelul exact, curent și schema electrică. Pentru variantele trifazate, conexiunea stea/triunghi se stabilește după tensiune și documentația motorului.
Ce temperatură poate avea aerul evacuat?
Temperatura maximă declarată în funcționare continuă este 200 °C. Temperatura ambiantă admisă este -20…+50 °C. Pentru utilizarea într-o hotă profesională, dimensionarea și întreținerea se stabilesc în funcție de aerul evacuat și de proiectul instalației.
Este potrivit pentru desfumare?
Da. Varianta F4 are clasa F400 (120), adică 400 °C pentru 120 minute în regim de desfumare. Această clasificare nu înseamnă funcționare continuă la 400 °C; temperatura continuă este cea indicată în tabelul tehnic.
Ce accesorii și documente sunt disponibile?

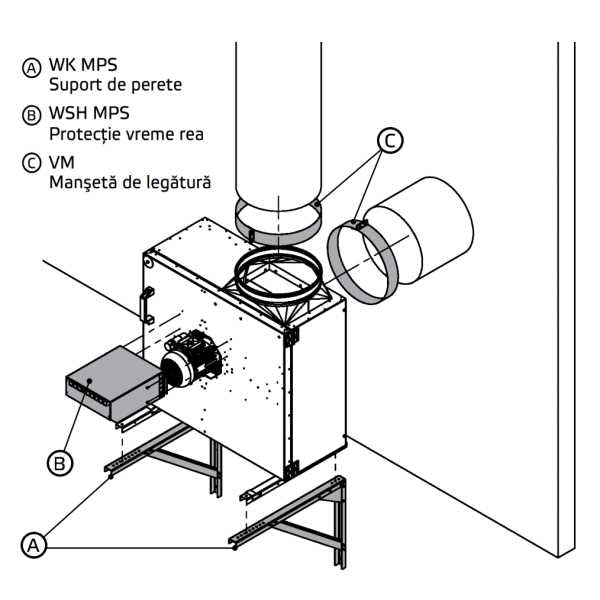

Racordurile, suporturile, adaptoarele, protecțiile și comenzile se aleg după model și configurația instalației. Fișa tehnică, schema electrică și desenul cotat original sunt disponibile la cerere. Livrarea este în 2–3 zile lucrătoare.
