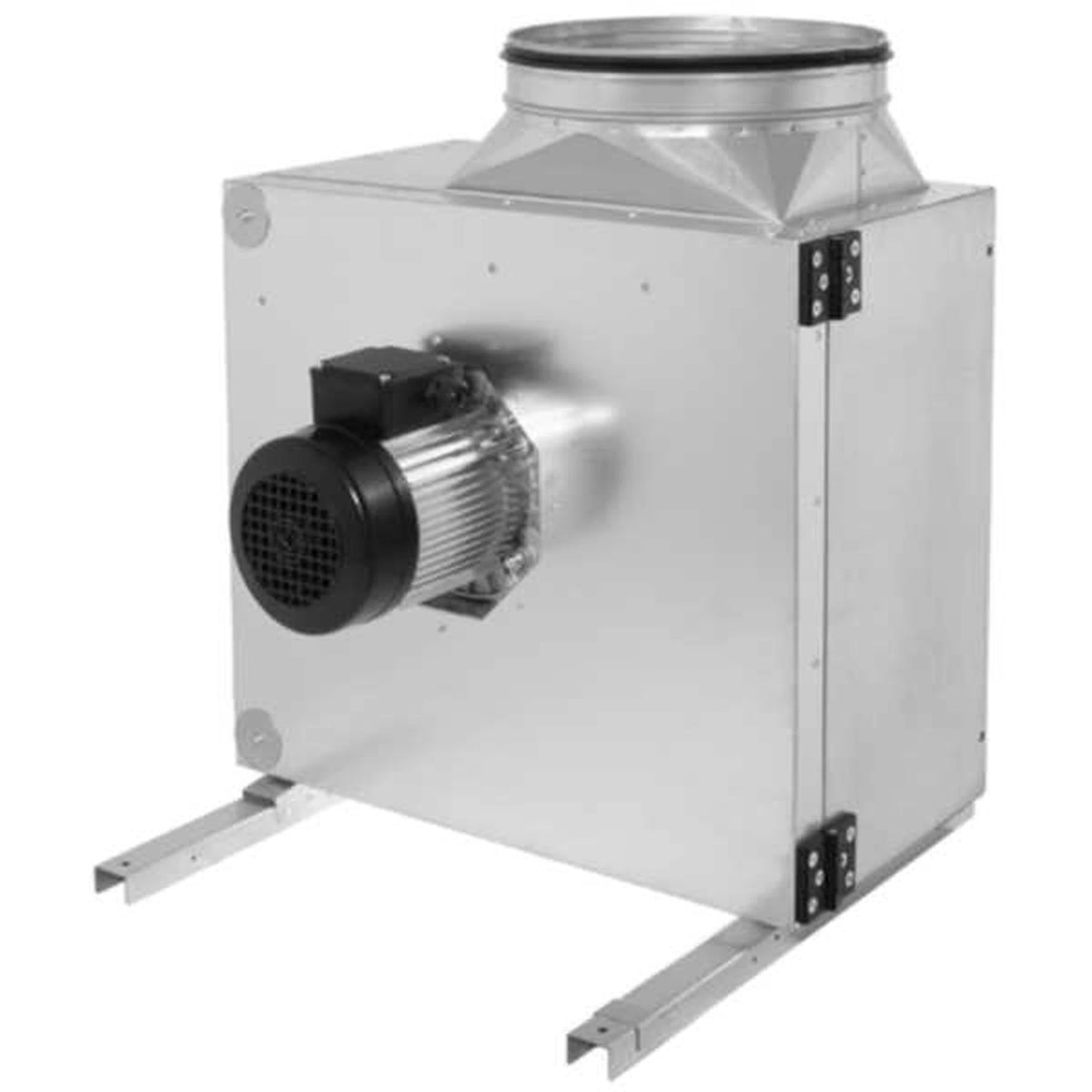

Ventilator de hotă RUCK MPS 500 E4 21, DN400
Pe scurt: RUCK MPS 500 E4 21 (cod producător 138045) este un ventilator radial de extracție pentru instalații de ventilație și hote profesionale, cu motor AC monofazat. Oferă un debit maxim declarat de 7800 m³/h și o presiune statică maximă de 815 Pa. Racordul nominal declarat este DN400, iar alimentarea echipamentului este 230 V, 1~, 50 Hz. Motorul este amplasat în afara fluxului de aer. Aerul transportat poate avea până la 120 °C în regim continuu. Livrare în 2–3 zile lucrătoare.
MPS 500 E4 21 face parte din seria MPS, cu rotor radial cu palete curbate înapoi și carcasă izolată, cu pereți dubli, din tablă de oțel zincată. Unitatea ventilatorului se deschide pentru acces la întreținere, iar construcția include scurgere pentru condens și grăsimi. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; dimensionarea se face după curba ventilatorului și pierderile de presiune ale instalației.
Caracteristici principale
- Extracție radială: debit maxim declarat de 7800 m³/h și presiune statică maximă de 815 Pa.
- Motor AC monofazat: reglaj prin tensiune, cu regulator compatibil.
- Carcasă izolată din oțel zincat: construcție cu pereți dubli, pentru integrarea în instalații profesionale.
- Acces pentru întreținere: Unitatea ventilatorului se deschide pentru acces la întreținere, iar construcția include scurgere pentru condens și grăsimi.
- Aer transportat până la 120 °C în funcționare continuă; temperatura ambiantă declarată este -25…+40 °C.
- Motor în afara fluxului de aer: separat de aerul evacuat.
Date tehnice
| Parametru | Valoare declarată RUCK |
|---|---|
| Model / cod producător | MPS 500 E4 21 / 138045 |
| Tip ventilator | Radial, palete curbate înapoi |
| Debit maxim | 7800 m³/h |
| Presiune statică maximă | 815 Pa |
| Putere absorbită maximă declarată | 1505 W |
| Curent maxim | 8,43 A |
| Turație maximă | 1460 rpm |
| Alimentare nominală echipament | 230 V, 1~, 50 Hz |
| Motor | AC monofazat |
| Reglaj | prin tensiune, cu regulator compatibil |
| Racord nominal declarat | DN400 |

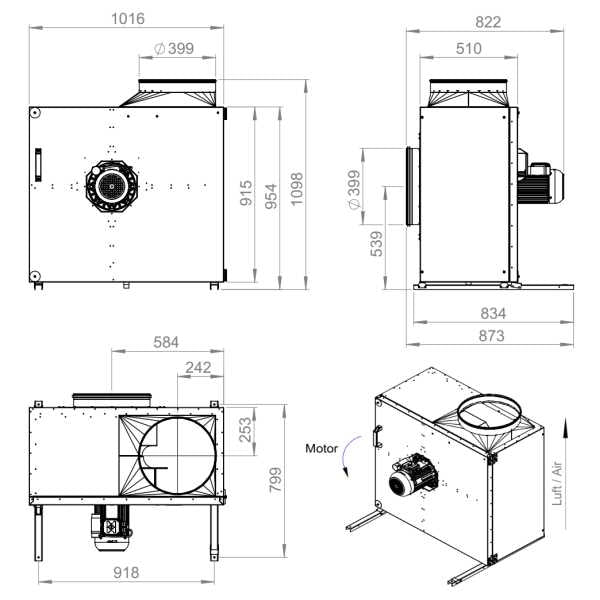

| Dimensiuni (L x l x H) | 510 x 1016 x 1098 mm |
| Greutate | 105 kg |
| Carcasă | Tablă de oțel zincată, pereți dubli, izolată |
| Temperatură maximă aer în regim continuu | 120 °C |
| Temperatură ambiantă | -25…+40 °C |
| Protecție motor | IP54 |
| Clasă pentru desfumare | Fără clasă de rezistență la foc declarată |
Instalare și montaj

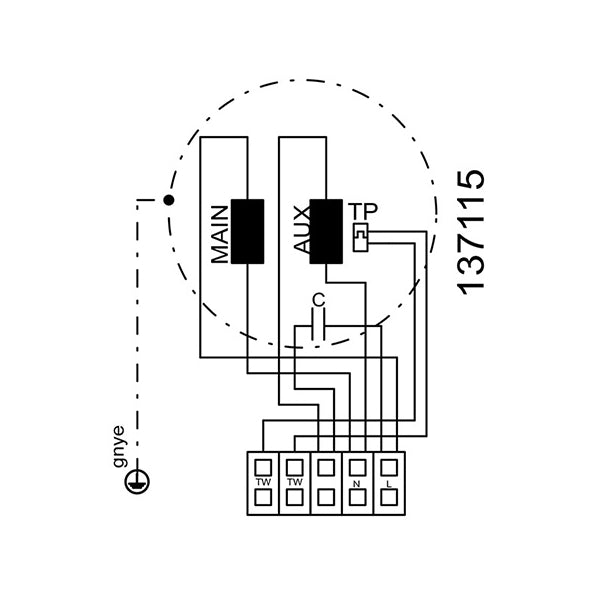

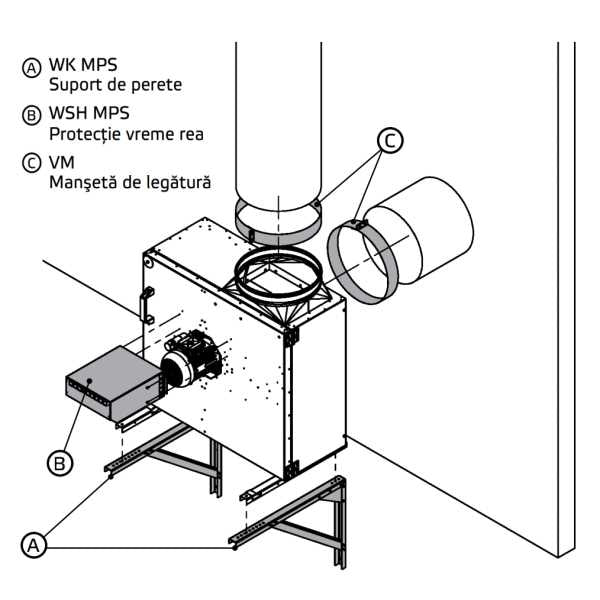

Ventilatorul se montează pe un suport adecvat greutății de 105 kg, păstrând accesul necesar curățării și întreținerii. Dimensiunile declarate sunt 510 x 1016 x 1098 mm. Verificați desenul cotat, poziția racordurilor, sensul de curgere și adaptoarele necesare pentru racordul nominal DN400. Alimentarea nominală a echipamentului este 230 V, 1~, 50 Hz, iar reglajul se realizează prin tensiune, cu regulator compatibil. Schema de conectare și protecțiile se aleg după modelul exact și tensiunea de alimentare; racordarea electrică se execută de personal calificat.
Asigurați accesul la unitatea ventilatorului și evacuarea condensului și grăsimilor conform instrucțiunilor producătorului. Pentru extracția din bucătării se respectă cerințele de filtrare și curățare ale instalației.
Întrebări frecvente despre RUCK MPS 500 E4 21
Ce debit și presiune asigură?
Debitul maxim declarat este 7800 m³/h, iar presiunea statică maximă este 815 Pa. Maximele nu se ating simultan; punctul real de lucru depinde de curba ventilatorului și de rezistența rețelei.
Ce racord de tubulatură are?
RUCK declară racordul nominal DN400. Dimensiunea racordului nu trebuie dedusă doar din numele modelului. Verificați desenul cotat și adaptoarele compatibile înainte de alegerea tubulaturii.
Cum se reglează turația?
Motorul este AC monofazat, cu reglaj prin tensiune, cu regulator compatibil. Comanda se dimensionează după modelul exact, curent și schema electrică. Pentru variantele trifazate, conexiunea stea/triunghi se stabilește după tensiune și documentația motorului.
Ce temperatură poate avea aerul evacuat?
Temperatura maximă declarată în funcționare continuă este 120 °C. Temperatura ambiantă admisă este -25…+40 °C. Pentru utilizarea într-o hotă profesională, dimensionarea și întreținerea se stabilesc în funcție de aerul evacuat și de proiectul instalației.
Este potrivit pentru desfumare?
Acest model nu are clasă de rezistență la foc declarată pentru desfumare. Pentru această aplicație se alege o variantă cu clasificarea cerută de proiect.
Ce accesorii și documente sunt disponibile?
Racordurile, suporturile, adaptoarele, protecțiile și comenzile se aleg după model și configurația instalației. Fișa tehnică, schema electrică și desenul cotat original sunt disponibile la cerere. Livrarea este în 2–3 zile lucrătoare.
