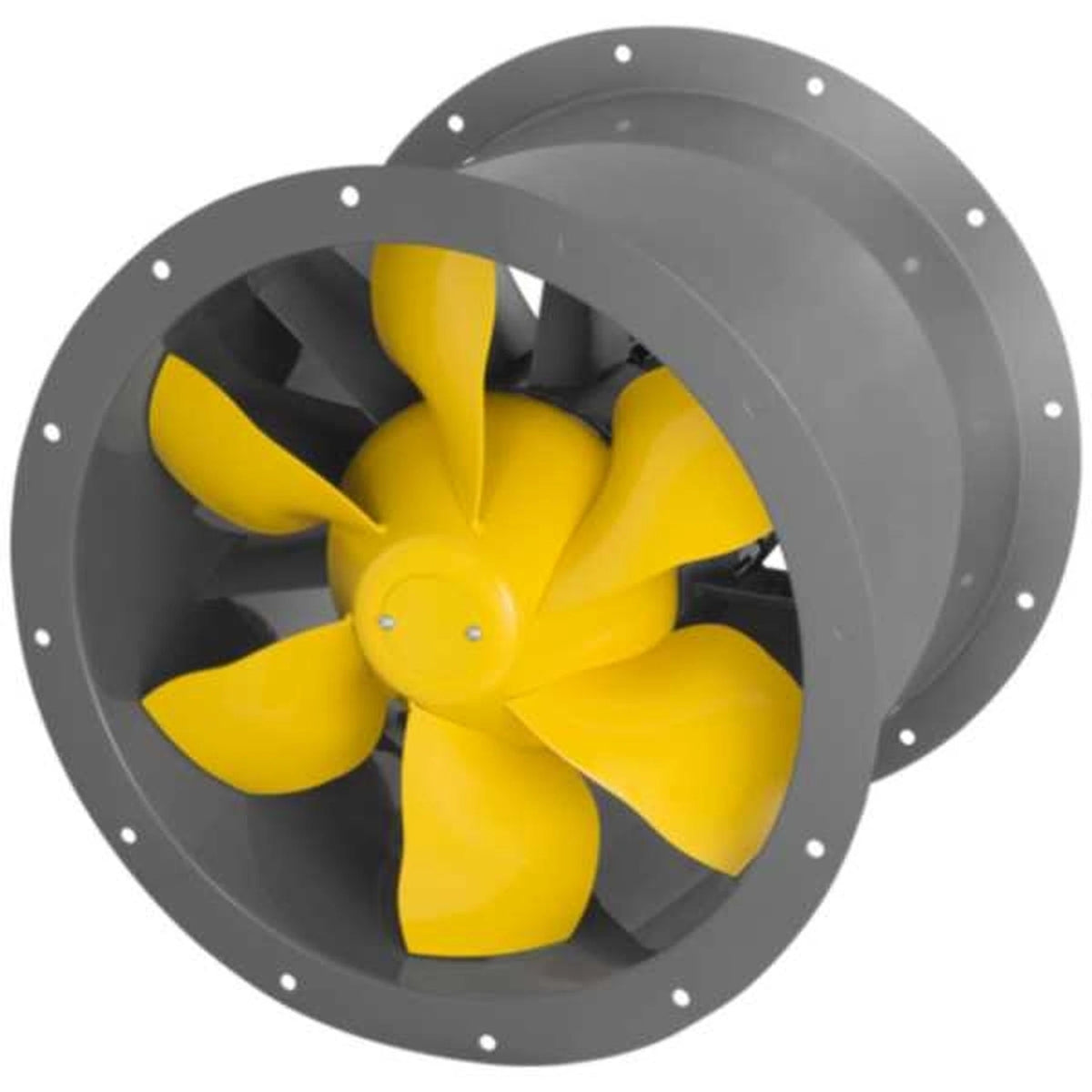

Ventilator axial de tubulatură RUCK AL 355 D4 01, DN355
Pe scurt: RUCK AL 355 D4 01 (cod producător 154123) este un ventilator axial pentru ventilație în rețele de tubulatură circulară, cu motor AC trifazat IE3 și reglaj prin convertizor de frecvență. Debitul maxim declarat este 4870 m³/h, iar presiunea statică maximă este 230 Pa. Racordul nominal este DN355, alimentarea echipamentului este 400 V, 3~, 50 Hz, iar temperatura aerului în funcționare continuă poate ajunge la 60 °C. Livrare în 2–3 zile lucrătoare.
AL 355 D4 01 face parte din seria AL, cu aerodinamică optimizată CFD și carcasă din tablă de oțel vopsită în câmp electrostatic. Construcția axială permite integrarea în instalații cu conducte circulare și racorduri cu flanșe. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; dimensionarea se face după curba modelului și pierderile de presiune ale instalației.
Caracteristici principale
- Construcție axială DN355: pentru integrare în tubulatură circulară, cu montaj prin flanșe compatibile.
- Motor AC trifazat IE3: reglarea turației prin convertizor de frecvență compatibil, ales după datele motorului.
- Carcasă și rotor din tablă de oțel cu strat de protecție: construcție robustă, cu carcasă vopsită în câmp electrostatic.
- Temperatură în regim continuu până la 60 °C: interval de temperatură ambiantă declarat -20…+60 °C.
- Protecție IPX4 pentru echipamentul complet și IP55 pentru cutia de borne.
Date tehnice
| Parametru | Valoare declarată RUCK |
|---|---|
| Model / cod producător | AL 355 D4 01 / 154123 |
| Tip ventilator | Axial |
| Debit maxim | 4870 m³/h |
| Presiune statică maximă | 230 Pa |
| Putere absorbită maximă declarată | 575 W |
| Curent maxim | 0,8 A |
| Turație maximă | 2050 rpm |
| Alimentare nominală echipament | 400 V, 3~, 50 Hz |
| Motor / clasă de eficiență | AC trifazat / IE3 |
| Reglaj | Prin convertizor de frecvență compatibil |
| Racord nominal | DN355 |

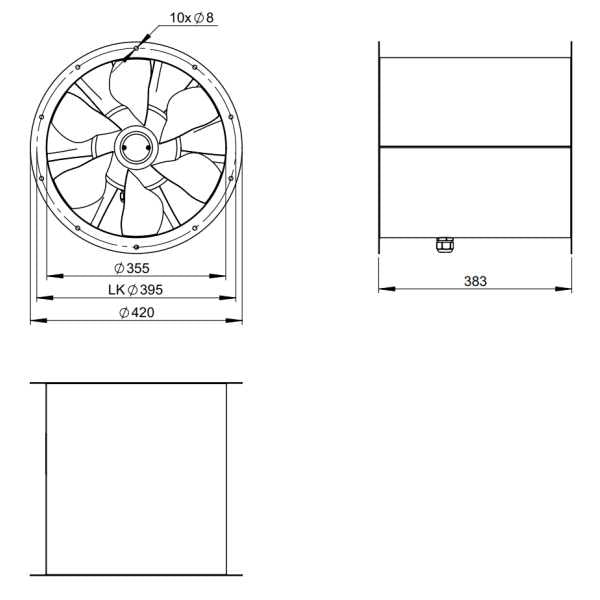

| Dimensiuni (L x l x H) | 383 x 420 x 420 mm |
| Greutate | 20,34 kg |
| Carcasă / rotor | Tablă de oțel cu strat de protecție |
| Protecție IP | IPX4 (echipament), IP55 (cutie de borne), IP55 (motor) |
| Temperatură maximă aer în regim continuu | 60 °C |
| Temperatură ambiantă | -20…+60 °C |
| Clasă pentru desfumare | Fără clasă de rezistență la foc declarată |
Instalare și montaj

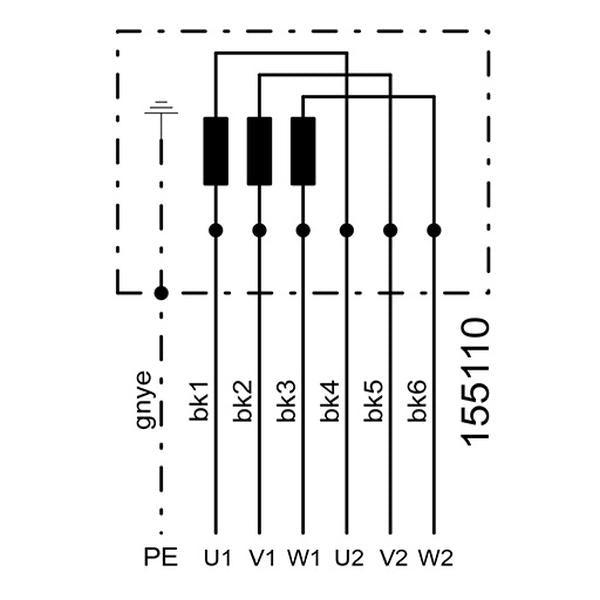

Se integrează în tubulatură circulară DN355, prin flanșe și elemente de fixare compatibile. Verificați cotele flanșelor, spațiul de întreținere, sensul de curgere și susținerea mecanică a ansamblului. Dimensiunile declarate sunt 383 x 420 x 420 mm, iar greutatea este 20,34 kg. Conectarea motorului în stea sau triunghi se stabilește după tensiunea efectivă și schema modelului exact; alimentarea nominală a echipamentului este 400 V, 3~, 50 Hz. Instalarea electrică și protecțiile se execută de personal calificat.
Întrebări frecvente despre RUCK AL 355 D4 01
Ce debit și presiune asigură?
Debitul maxim declarat este 4870 m³/h, iar presiunea statică maximă este 230 Pa. Aceste maxime nu se ating simultan. Punctul de lucru se stabilește pe curba ventilatorului, în funcție de rezistența rețelei.
La ce diametru de tubulatură se montează?
Racordul nominal este DN355, adică 355 mm. Pentru îmbinare verificați și desenul cotat al flanșelor, distanțele dintre găuri și accesoriile compatibile cu modelul AL 355 D4 01.
Cum se reglează turația?
Motorul AC trifazat IE3 este reglabil prin convertizor de frecvență compatibil. Convertizorul se dimensionează după datele motorului, curentul și schema de conectare; comanda electrică se alege separat pentru configurația instalației.
Ce temperatură suportă?
Aerul transportat poate avea până la 60 °C în funcționare continuă, iar temperatura ambiantă declarată este între -20 °C și +60 °C. Echipamentul complet are protecție IPX4, iar cutia de borne IP55.
Poate fi utilizat pentru desfumare?
Această variantă standard nu are clasă de rezistență la foc declarată pentru desfumare. Pentru evacuarea fumului se selectează o variantă dedicată, cu clasificarea cerută de proiect.
Ce accesorii și documente sunt disponibile?

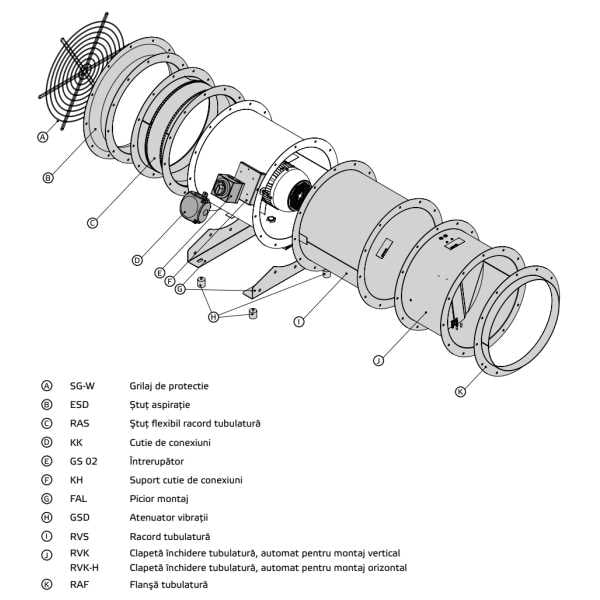

În funcție de montaj, se aleg flanșe, racorduri, suporturi, grile de protecție, clapete și comenzi electrice compatibile. Documentația tehnică, schema de conectare și desenul cotat original sunt disponibile la cerere. Livrarea este în 2–3 zile lucrătoare.
