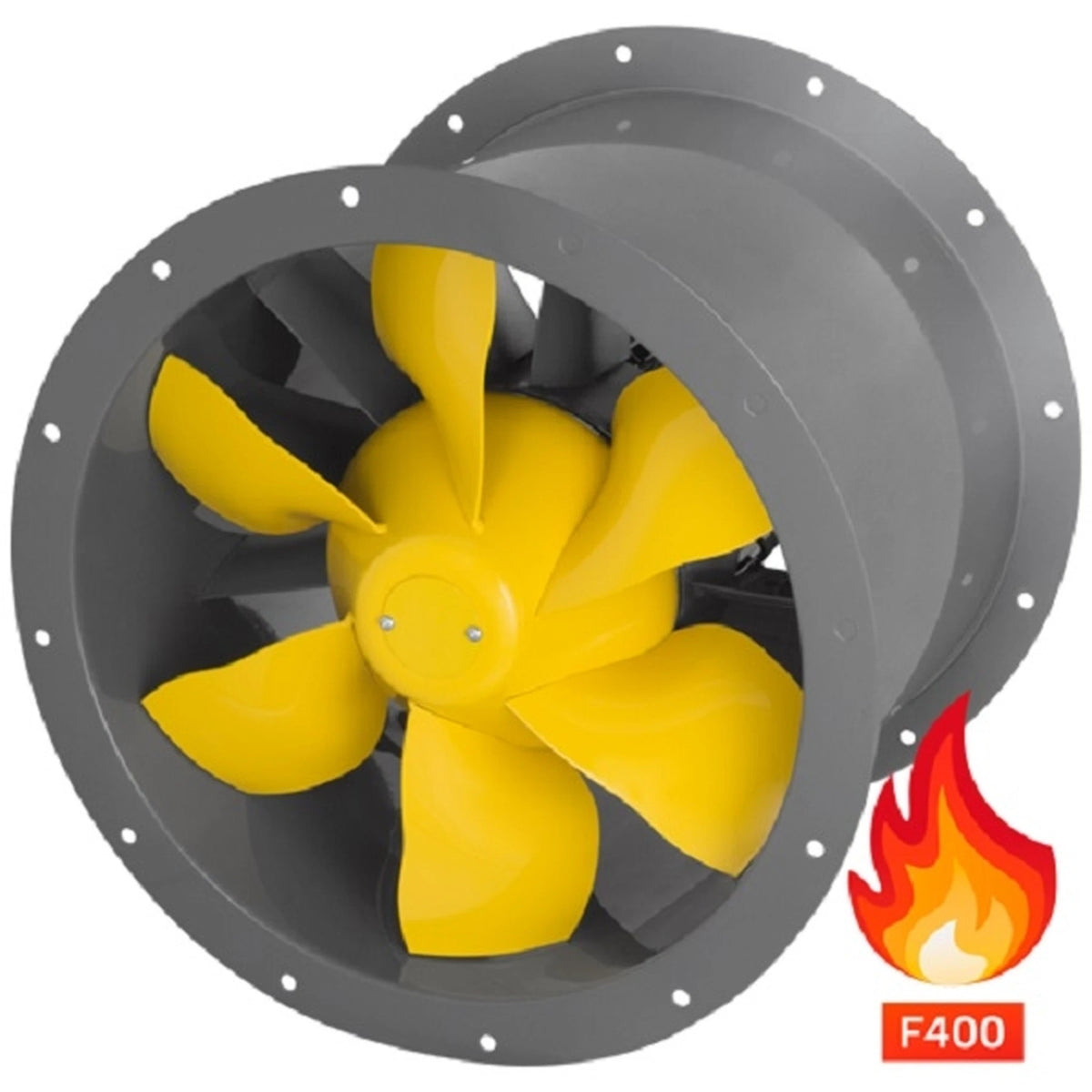

Ventilator axial de tubulatură RUCK AL 450 D4 F4 01, DN450
Pe scurt: RUCK AL 450 D4 F4 01 (cod producător 154708) este un ventilator axial pentru ventilație curentă și desfumare, cu motor AC trifazat IE3 și reglaj prin convertizor de frecvență. Debitul maxim declarat este 8460 m³/h, iar presiunea statică maximă este 280 Pa. Racordul nominal este DN450, alimentarea echipamentului este 400 V, 3~, 50 Hz, iar temperatura aerului în funcționare continuă poate ajunge la 60 °C. Are clasificare F400 (120), pentru evacuarea fumului și gazelor fierbinți la 400 °C timp de 120 minute, în condițiile de instalare declarate de producător. Livrare în 2–3 zile lucrătoare.
AL 450 D4 F4 01 face parte din seria AL, cu aerodinamică optimizată CFD și carcasă din tablă de oțel vopsită în câmp electrostatic. Construcția axială permite integrarea în instalații cu conducte circulare și racorduri cu flanșe. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; dimensionarea se face după curba modelului și pierderile de presiune ale instalației.
Caracteristici principale
- Construcție axială DN450: pentru integrare în tubulatură circulară, cu montaj prin flanșe compatibile.
- Motor AC trifazat IE3: reglarea turației prin convertizor de frecvență compatibil, ales după datele motorului.
- Carcasă și rotor din tablă de oțel cu strat de protecție: construcție robustă, cu carcasă vopsită în câmp electrostatic.
- Temperatură în regim continuu până la 60 °C: interval de temperatură ambiantă declarat -20…+60 °C.
- Protecție IPX4 pentru echipamentul complet și IP55 pentru cutia de borne.
- Utilizare dublă, ventilație și desfumare: clasa F400 (120), 400 °C / 120 minute, conform condițiilor declarate de RUCK.
Date tehnice
| Parametru | Valoare declarată RUCK |
|---|---|
| Model / cod producător | AL 450 D4 F4 01 / 154708 |
| Tip ventilator | Axial |
| Debit maxim | 8460 m³/h |
| Presiune statică maximă | 280 Pa |
| Putere absorbită maximă declarată | 1129 W |
| Curent maxim | 1,43 A |
| Turație maximă | 1750 rpm |
| Alimentare nominală echipament | 400 V, 3~, 50 Hz |
| Motor / clasă de eficiență | AC trifazat / IE3 |
| Reglaj | Prin convertizor de frecvență compatibil |
| Racord nominal | DN450 |
| Dimensiuni (L x l x H) | 368 x 530 x 530 mm |
| Greutate | 29,2 kg |
| Carcasă / rotor | Tablă de oțel cu strat de protecție |
| Protecție IP | IPX4 (echipament), IP55 (cutie de borne), IP55 (motor) |
| Temperatură maximă aer în regim continuu | 60 °C |
| Temperatură ambiantă | -20…+60 °C |
| Clasă pentru desfumare | F400 (120): 400 °C / 120 minute |
Instalare și montaj

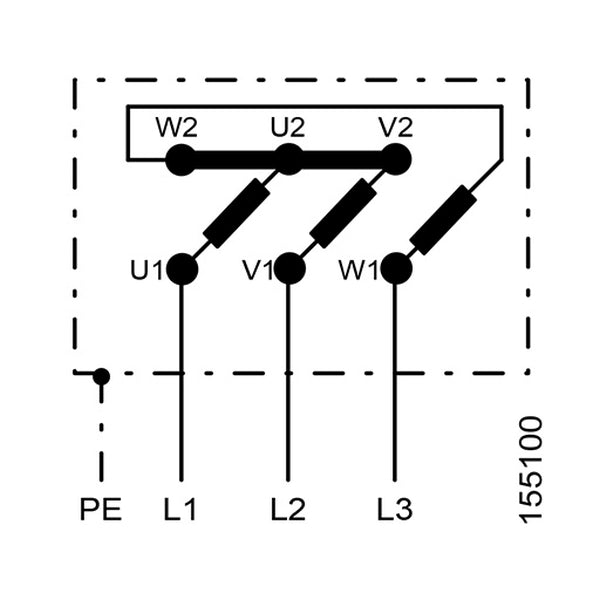

Se integrează în tubulatură circulară DN450, prin flanșe și elemente de fixare compatibile. Verificați cotele flanșelor, spațiul de întreținere, sensul de curgere și susținerea mecanică a ansamblului. Dimensiunile declarate sunt 368 x 530 x 530 mm, iar greutatea este 29,2 kg. Conectarea motorului în stea sau triunghi se stabilește după tensiunea efectivă și schema modelului exact; alimentarea nominală a echipamentului este 400 V, 3~, 50 Hz. Instalarea electrică și protecțiile se execută de personal calificat.
Pentru funcția de desfumare, se respectă declarația de performanță, instrucțiunile producătorului și proiectul instalației, inclusiv condițiile de comandă în caz de incendiu și compatibilitatea accesoriilor. Reglajul pentru ventilația curentă nu înlocuiește cerințele funcției de securitate la incendiu.
Întrebări frecvente despre RUCK AL 450 D4 F4 01
Ce debit și presiune asigură?
Debitul maxim declarat este 8460 m³/h, iar presiunea statică maximă este 280 Pa. Aceste maxime nu se ating simultan. Punctul de lucru se stabilește pe curba ventilatorului, în funcție de rezistența rețelei.
La ce diametru de tubulatură se montează?
Racordul nominal este DN450, adică 450 mm. Pentru îmbinare verificați și desenul cotat al flanșelor, distanțele dintre găuri și accesoriile compatibile cu modelul AL 450 D4 F4 01.
Cum se reglează turația?
Motorul AC trifazat IE3 este reglabil prin convertizor de frecvență compatibil. Convertizorul se dimensionează după datele motorului, curentul și schema de conectare; comanda electrică se alege separat pentru configurația instalației.
Ce temperatură suportă?
Aerul transportat poate avea până la 60 °C în funcționare continuă, iar temperatura ambiantă declarată este între -20 °C și +60 °C. Echipamentul complet are protecție IPX4, iar cutia de borne IP55.
Poate fi utilizat pentru desfumare?
Da. Această variantă F4 are clasa F400 (120), adică 400 °C pentru 120 minute în regim de desfumare. Temperatura de 400 °C nu este temperatura admisă pentru funcționare continuă. Montajul și comanda trebuie să respecte documentația producătorului și proiectul instalației.
Ce accesorii și documente sunt disponibile?

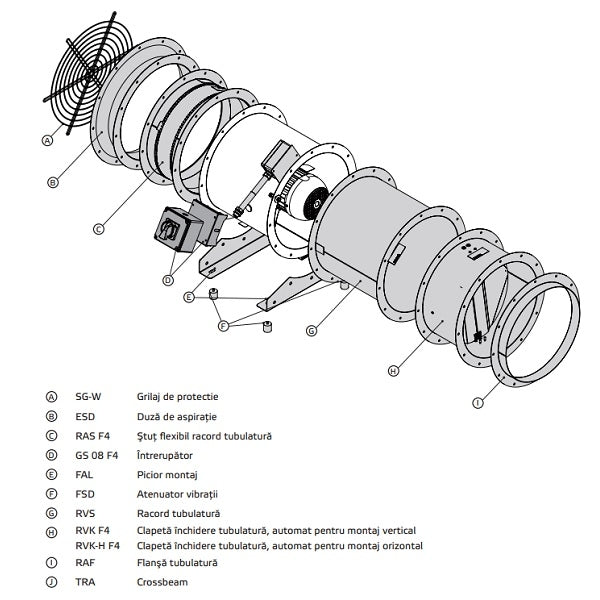

În funcție de montaj, se aleg flanșe, racorduri, suporturi, grile de protecție, clapete și comenzi electrice compatibile. Documentația tehnică, schema de conectare și desenul cotat original sunt disponibile la cerere. Livrarea este în 2–3 zile lucrătoare.
