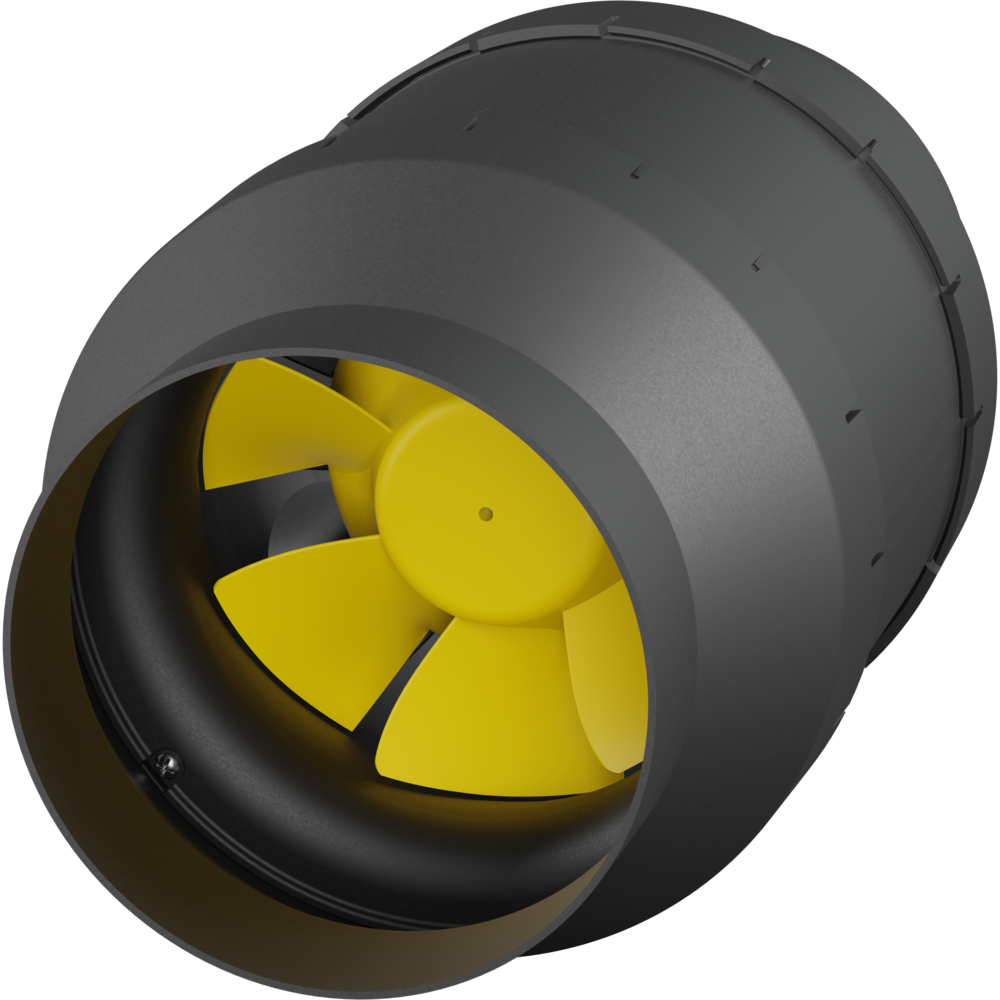

Ventilator de tubulatură Ruck ETAMASTER EM 100L E2 01, DN100
Pe scurt: Ruck EM 100L E2 01 (cod producător 137668) este un ventilator diagonal compact de tubulatură pentru conducte circulare DN100, cu motor AC monofazat. Oferă până la 124 m³/h și 80 Pa, la un consum maxim de 13 W, într-un corp de 231 x 130 x 130 mm și 0,97 kg. Se folosește pentru ventilație și evacuare de aer în rețele de tubulatură DN100, pentru aer transportat până la 60 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
EM 100L E2 01 este un ventilator diagonal compact din seria ETAMASTER, pentru tubulatură circulară DN100. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din plastic, foarte ușoară (0,97 kg) și compactă.
- Motor AC monofazat, 230 V, consum maxim 13 W.
- Protecție IPX2; funcționare la 60 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 124 m³/h |
| Presiune statică maximă | 80 Pa |
| Turație maximă | 2.570 rpm |
| Eficiență ventilator maximă | 7,4 % |
| Putere nominală / consum maxim | 13 W / 13 W |
| Curent nominal / maxim | 0,09 A / 0,21 A |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord tubulatură | DN100 |
| Dimensiuni (L x l x H) | 231 x 130 x 130 mm |
| Greutate | 0,97 kg |
| Carcasă / rotor | plastic / plastic |
| Clasă de protecție | IPX2 |
| Temperatură aer transportat / ambiant | max. 60 °C / max. 60 °C |
Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj
Se montează în linie, între două tronsoane de tubulatură DN100 (spațiu necesar 231 x 130 x 130 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 0,21 A, siguranță recomandată 6 A.
Întrebări frecvente despre Ruck EM 100L E2 01
Ce debit de aer asigură Ruck EM 100L E2 01?
Asigură un debit maxim de 124 m³/h și o presiune statică maximă de 80 Pa. Cele două valori nu se obțin simultan. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN100, adică diametru nominal de 100 mm, între două tronsoane de conductă. Spațiul necesar este de 231 x 130 x 130 mm.
Care este diferența dintre un ventilator diagonal și unul radial?
Ventilatorul diagonal, cum este EM 100L E2 01, oferă debit mare într-un corp compact, pentru rețele cu pierderi de presiune moderate. Cel radial, precum seria Ruck RS, se alege când rețeaua are rezistență mai mare și este nevoie de presiune ridicată.
Cum se reglează turația?
Specificațiile producătorului nu declară trepte de turație pentru acest model (motor AC monofazat, turație maximă 2.570 rpm). Spune-ne ce comandă dorești și îți confirmăm varianta compatibilă.
Ce protecție IP are și ce temperatură suportă?
IPX2 înseamnă protecție la picături de apă care cad vertical, cu echipamentul înclinat cel mult 15°. Modelul nu este destinat expunerii la stropi sau ploaie, deci se montează în spații protejate. Aerul transportat poate avea până la 60 °C, iar mediul ambiant până la 60 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?
Recomandăm manșete de legătură Ruck; opțional: clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitate 2–3 zile lucrătoare; la cerere trimitem în română desenul cotat, fișa tehnică, declarația CE și manualul.
