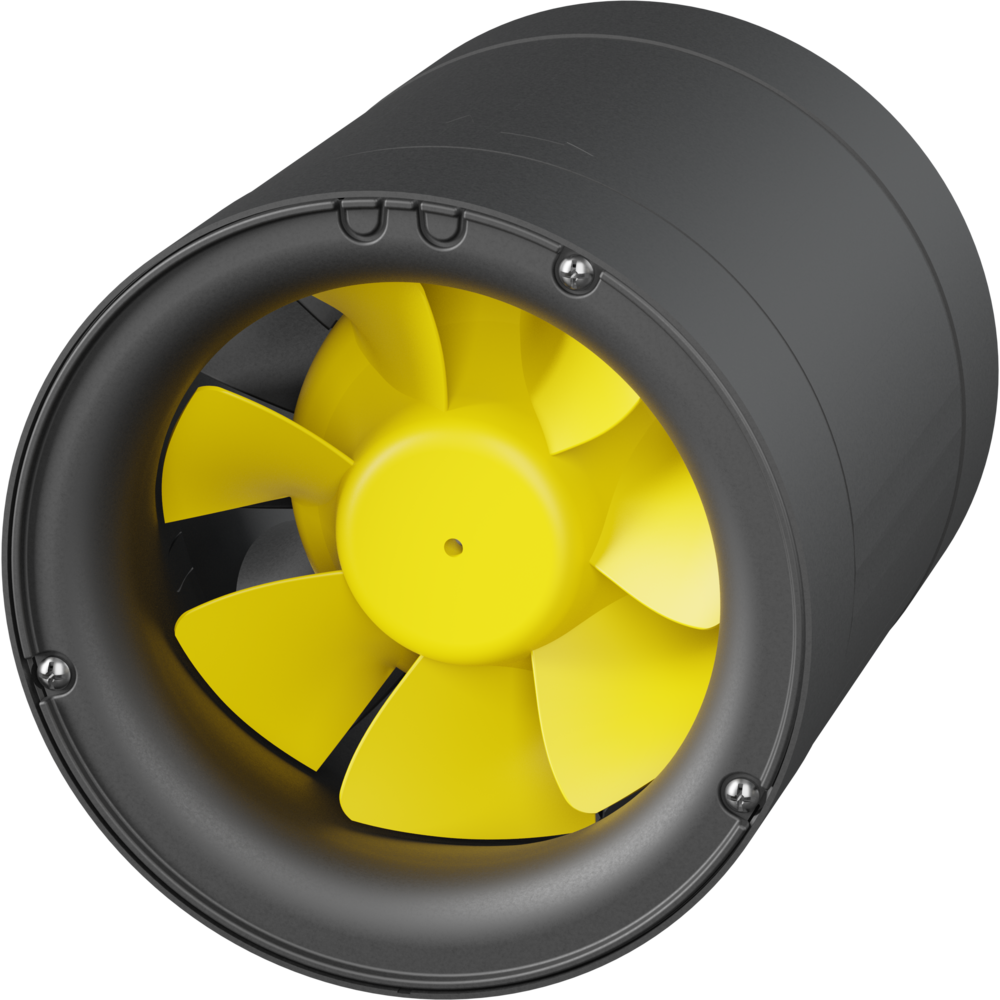

Ventilator de tubulatură Ruck ETAMASTER EM 125 EC 01, DN125
Pe scurt: Ruck EM 125 EC 01 (cod producător 145668) este un ventilator diagonal compact de tubulatură pentru conducte circulare DN125, cu motor EC și reglaj continuu al turației. Oferă până la 220 m³/h și 185 Pa, la un consum maxim de 13 W, într-un corp de 125 x 124 x 124 mm și 0,7 kg. Se folosește pentru ventilație și evacuare de aer în rețele de tubulatură DN125, pentru aer transportat până la 40 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
EM 125 EC 01 este un ventilator diagonal compact din seria ETAMASTER, pentru tubulatură circulară DN125. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din plastic, foarte ușoară (0,7 kg) și compactă.
- Motor EC cu reglaj continuu al turației.
- Protecție IPX2; funcționare la 40 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 220 m³/h |
| Presiune statică maximă | 185 Pa |
| Turație maximă | 3.760 rpm |
| Eficiență ventilator maximă | 28,8 % |
| Putere nominală / consum maxim | 10 W / 13 W |
| Curent maxim | 0,23 A |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord tubulatură | DN125 |
| Dimensiuni (L x l x H) | 125 x 124 x 124 mm |
| Greutate | 0,7 kg |
| Carcasă / rotor | plastic / plastic |
| Clasă de protecție | IPX2 |
| Temperatură aer transportat / ambiant | max. 40 °C / max. 40 °C |
Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj
Se montează în linie, între două tronsoane de tubulatură DN125 (spațiu necesar 125 x 124 x 124 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 0,23 A, siguranță recomandată 6 A. Turația se reglează continuu (motor EC).
Întrebări frecvente despre Ruck EM 125 EC 01
Ce debit de aer asigură Ruck EM 125 EC 01?
Asigură un debit maxim de 220 m³/h și o presiune statică maximă de 185 Pa. Cele două valori nu se obțin simultan. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN125, adică diametru nominal de 125 mm, între două tronsoane de conductă. Spațiul necesar este de 125 x 124 x 124 mm.
Care este diferența dintre un ventilator diagonal și unul radial?
Ventilatorul diagonal, cum este EM 125 EC 01, oferă debit mare într-un corp compact, pentru rețele cu pierderi de presiune moderate. Cel radial, precum seria Ruck RS, se alege când rețeaua are rezistență mai mare și este nevoie de presiune ridicată.
Ce avantaje are motorul EC față de motorul AC?
Motorul EC (cu comutație electronică) permite reglajul continuu al turației, deci debitul se poate ajusta fin la nevoia reală. La EM 125 EC 01, consumul maxim este de 13 W pentru un debit de până la 220 m³/h, iar eficiența maximă a ventilatorului este de 28,8 %.
Ce protecție IP are și ce temperatură suportă?
IPX2 înseamnă protecție la picături de apă care cad vertical, cu echipamentul înclinat cel mult 15°. Modelul nu este destinat expunerii la stropi sau ploaie, deci se montează în spații protejate. Aerul transportat poate avea până la 40 °C, iar mediul ambiant până la 40 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?
Recomandăm manșete de legătură Ruck; opțional: clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitate 2–3 zile lucrătoare; la cerere trimitem în română desenul cotat, fișa tehnică, declarația CE și manualul.
