Ventilator de tubulatură Ruck ETAMASTER EM 150L EC 01, DN150
Pe scurt: Ruck EM 150L EC 01 (cod producător 128588) este un ventilator diagonal de tubulatură pentru conducte circulare DN150, cu motor EC și reglaj continuu al turației. Oferă până la 780 m³/h și 420 Pa, la un consum maxim de 67 W, într-un corp de 309 x 210 x 228 mm și 2,57 kg. Se folosește pentru ventilație și evacuare de aer în rețele de tubulatură DN150, pentru aer transportat până la 45 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
EM 150L EC 01 este un ventilator diagonal de mare eficiență din seria ETAMASTER, pentru tubulatură circulară DN150. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din polipropilenă ranforsată, ușoară (2,57 kg).
- Motor EC cu reglaj continuu al turației.
- Protecție IPX4 la echipamentul complet, IP44 la cutia de borne; funcționare la 45 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 780 m³/h |
| Presiune statică maximă | 420 Pa |
| Turație maximă | 3.790 rpm |
| Eficiență ventilator maximă | 52,6 % |
| Putere nominală / consum maxim | 70 W / 67 W |
| Curent nominal / maxim | 0,56 A / 0,6 A |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord tubulatură | DN150 |
| Dimensiuni (L x l x H) | 309 x 210 x 228 mm |
| Greutate | 2,57 kg |
| Carcasă / rotor | polipropilenă ranforsată / plastic |
| Clasă de protecție | IPX4 (complet), IP44 (cutie de borne) |
| Temperatură aer transportat / ambiant | max. 45 °C / max. 45 °C |

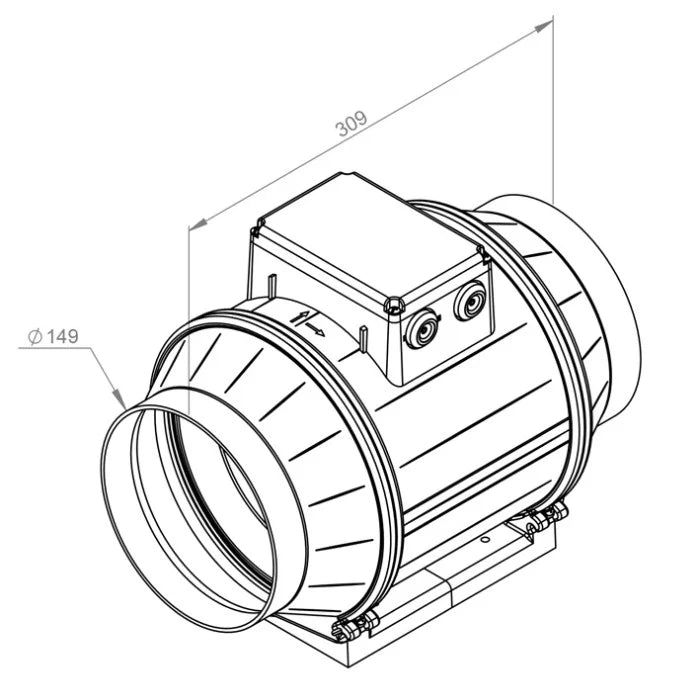

Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj
Se montează în linie, între două tronsoane de tubulatură DN150 (spațiu necesar 309 x 210 x 228 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 0,6 A, siguranță recomandată 6 A. Turația se reglează continuu (motor EC).
Întrebări frecvente despre Ruck EM 150L EC 01
Ce debit de aer asigură Ruck EM 150L EC 01?
Asigură un debit maxim de 780 m³/h și o presiune statică maximă de 420 Pa. Cele două valori nu se obțin simultan. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN150, adică diametru nominal de 150 mm, între două tronsoane de conductă. Spațiul necesar este de 309 x 210 x 228 mm.
Care este diferența dintre un ventilator diagonal și unul radial?
Ventilatorul diagonal, cum este EM 150L EC 01, oferă debit mare într-un corp compact, pentru rețele cu pierderi de presiune moderate. Cel radial, precum seria Ruck RS, se alege când rețeaua are rezistență mai mare și este nevoie de presiune ridicată.
Ce avantaje are motorul EC față de motorul AC?
Motorul EC (cu comutație electronică) permite reglajul continuu al turației, deci debitul se poate ajusta fin la nevoia reală. La EM 150L EC 01, consumul maxim este de 67 W pentru un debit de până la 780 m³/h, iar eficiența maximă a ventilatorului este de 52,6 %.
Ce protecție IP are și ce temperatură suportă?
IPX4 înseamnă că echipamentul complet este protejat la stropire cu apă din orice direcție; cutia de borne are IP44. Nu este destinat scufundării sau jeturilor puternice de apă. Aerul transportat poate avea până la 45 °C, iar mediul ambiant până la 45 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?
Recomandăm manșete de legătură Ruck; opțional: clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitate 2–3 zile lucrătoare; la cerere trimitem în română desenul cotat, fișa tehnică, declarația CE și manualul.
