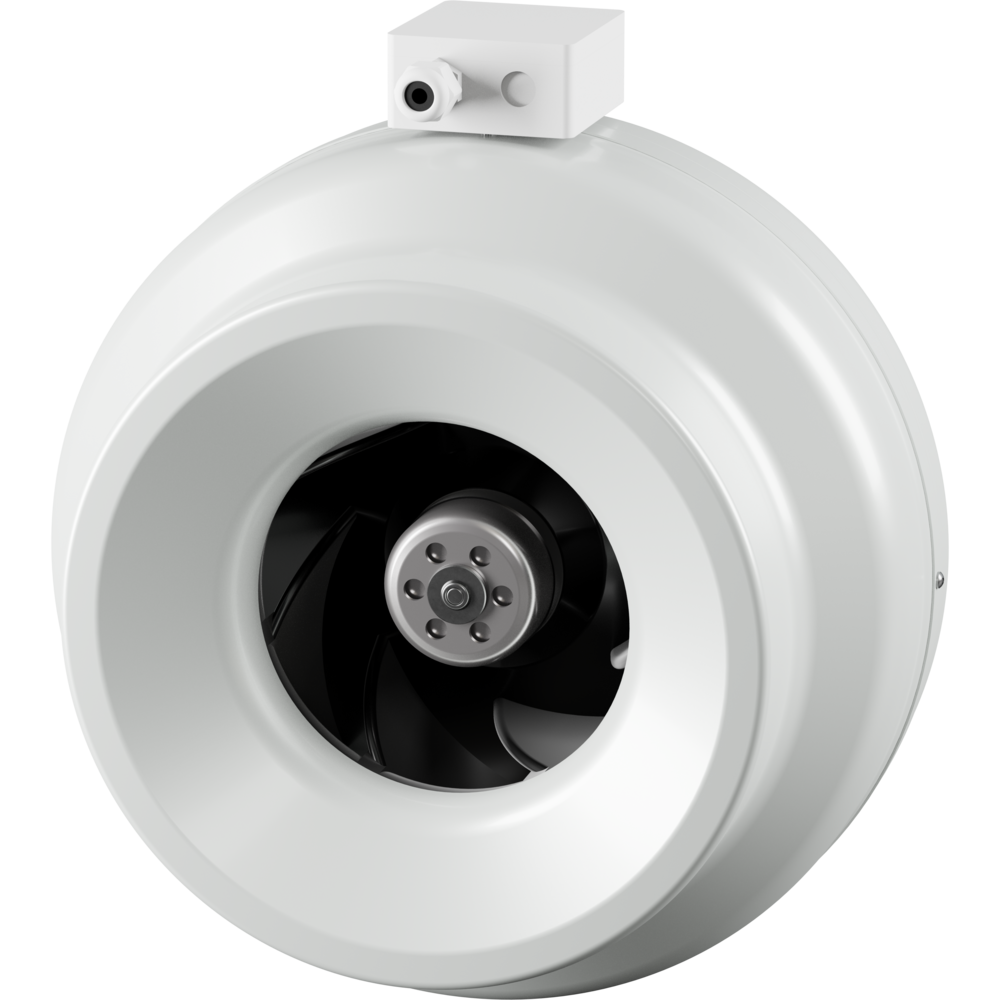

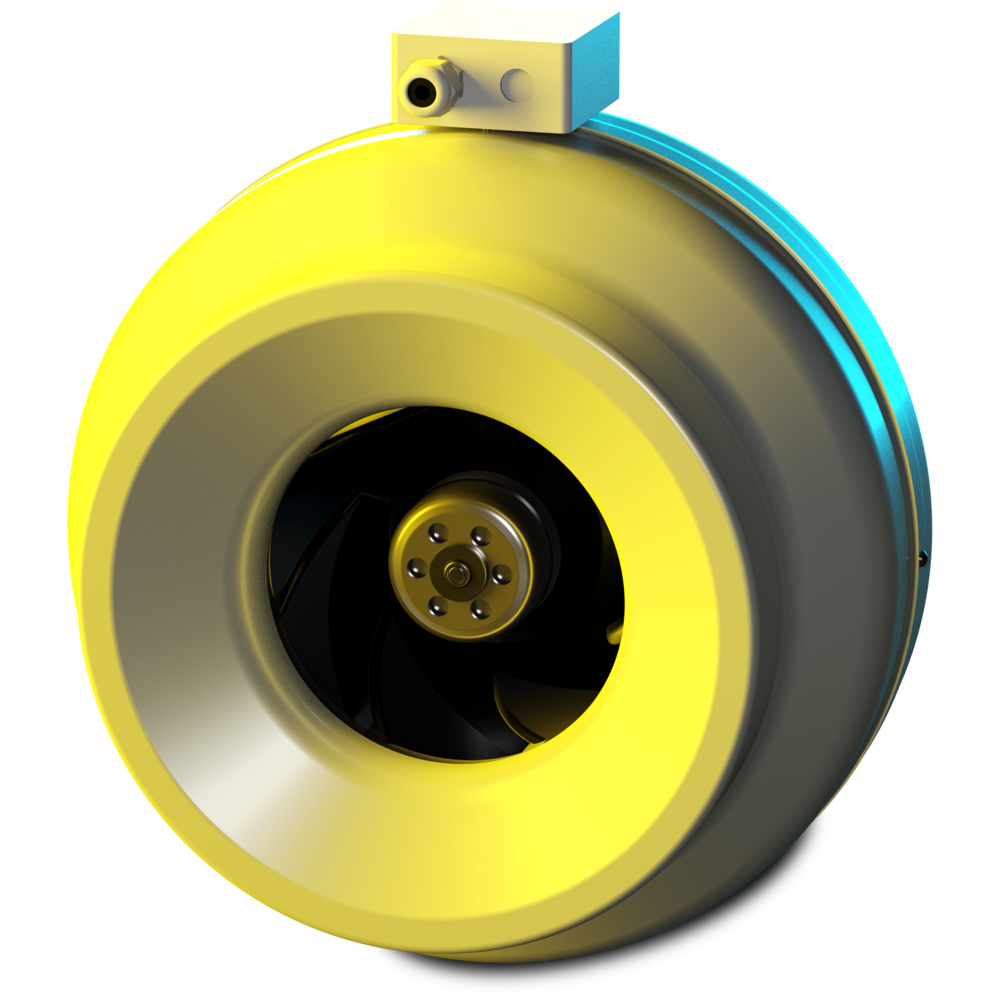

Ventilator de tubulatură Ruck RS 315 EC K 01, DN315
Pe scurt: Ruck RS 315 EC K 01 (cod producător 159763) este un ventilator radial compact de tubulatură pentru conducte circulare DN315, cu motor EC și reglaj continuu al turației. Oferă până la 1.340 m³/h și 620 Pa, la un consum maxim de 160 W, într-un corp de 253 x 402 x 444 mm și 4,9 kg. Este potrivit pentru rețele de tubulatură cu pierderi de presiune ridicate și poate transporta aer până la 50 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
RS 315 EC K 01 este un ventilator radial compact din seria RS, pentru tubulatură circulară DN315. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din tablă de oțel, construcție robustă (4,9 kg).
- Motor EC cu reglaj continuu al turației.
- Protecție IPX4 la echipamentul complet, IP44 la cutia de borne; funcționare la 50 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 1.340 m³/h |
| Presiune statică maximă | 620 Pa |
| Punct nominal la 50 Hz | 1.116 m³/h la 154 Pa |
| Turație maximă | 2.800 rpm |
| Eficiență ventilator maximă | 43,4 % |
| Consum maxim | 160 W |
| Curent nominal / maxim | 1,2 A / 1,3 A |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord tubulatură | DN315 |
| Dimensiuni (L x l x H) | 253 x 402 x 444 mm |
| Greutate | 4,9 kg |
| Carcasă / rotor | tablă de oțel / plastic |
| Clasă de protecție | IPX4 (complet), IP44 (cutie de borne) |
| Temperatură aer transportat / ambiant | max. 50 °C / max. 50 °C |

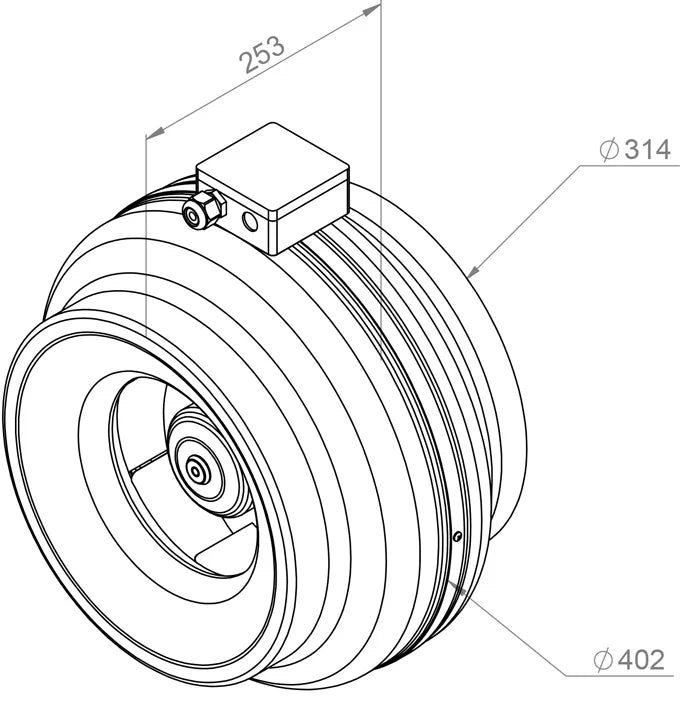

Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj
Se montează în linie, între două tronsoane de tubulatură DN315 (spațiu necesar 253 x 402 x 444 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 1,3 A, siguranță recomandată 6 A. Turația se reglează continuu (motor EC).
Întrebări frecvente despre Ruck RS 315 EC K 01
Ce debit de aer asigură Ruck RS 315 EC K 01?
Asigură un debit maxim de 1.340 m³/h și o presiune statică maximă de 620 Pa. Cele două valori nu se obțin simultan; producătorul declară ca punct nominal 1.116 m³/h la 154 Pa, la 50 Hz. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN315, adică diametru nominal de 315 mm, între două tronsoane de conductă. Spațiul necesar este de 253 x 402 x 444 mm.
Când aleg un ventilator radial în loc de unul diagonal?
Ventilatorul radial, cum este RS 315 EC K 01, este indicat când rețeaua de tubulatură are pierderi de presiune mari (trasee lungi, coturi, filtre, atenuatoare), pentru că lucrează la presiuni de până la 620 Pa. Ventilatorul diagonal, precum seria Ruck ETAMASTER, oferă debit mare într-un corp compact în rețele cu rezistență mai mică.
Ce avantaje are motorul EC față de motorul AC?
Motorul EC (cu comutație electronică) permite reglajul continuu al turației, deci debitul se poate ajusta fin la nevoia reală. La RS 315 EC K 01, consumul maxim este de 160 W pentru un debit de până la 1.340 m³/h, iar eficiența maximă a ventilatorului este de 43,4 %.
Ce protecție IP are și ce temperatură suportă?
IPX4 înseamnă că echipamentul complet este protejat la stropire cu apă din orice direcție; cutia de borne are IP44. Nu este destinat scufundării sau jeturilor puternice de apă. Aerul transportat poate avea până la 50 °C, iar mediul ambiant până la 50 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?
Recomandăm manșete de legătură Ruck; opțional: clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitate 2–3 zile lucrătoare; la cerere trimitem în română desenul cotat, fișa tehnică, declarația CE și manualul.
