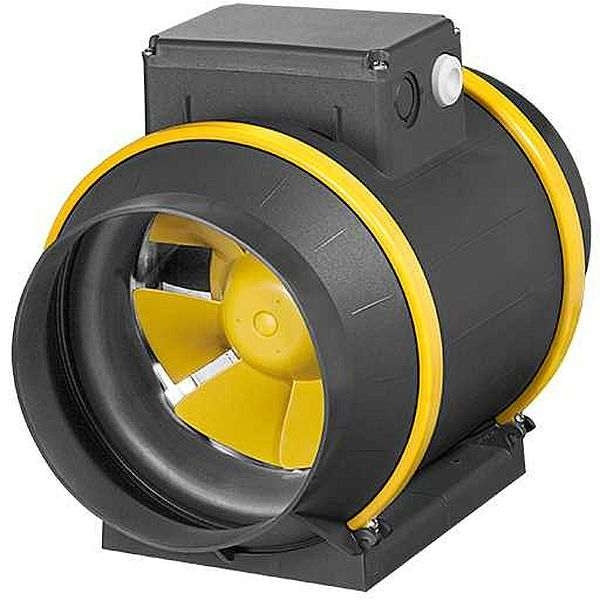

Ventilator de tubulatură Ruck ETAMASTER EM 160L E2M 01, DN160
Pe scurt: Ruck EM 160L E2M 01 (cod producător 126549) este un ventilator diagonal de tubulatură pentru conducte circulare DN160, cu motor AC monofazat și reglaj în 3 trepte de turație. Oferă până la 615 m³/h și 240 Pa, la un consum maxim de 45 W, într-un corp de 289 x 210 x 239 mm și 2,55 kg. Se folosește pentru ventilație și evacuare de aer în rețele de tubulatură DN160, pentru aer transportat până la 60 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
EM 160L E2M 01 este un ventilator diagonal de mare eficiență din seria ETAMASTER, pentru tubulatură circulară DN160. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din polipropilenă ranforsată, ușoară (2,55 kg).
- Motor AC monofazat cu 3 trepte de turație.
- Protecție IPX4 la echipamentul complet, IP44 la cutia de borne; funcționare la 60 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 615 m³/h |
| Presiune statică maximă | 240 Pa |
| Turație maximă | 2.820 rpm |
| Eficiență ventilator maximă | 37,5 % |
| Consum maxim | 45 W |
| Curent nominal / maxim | 0,22 A / 0,29 A |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord tubulatură | DN160 |
| Dimensiuni (L x l x H) | 289 x 210 x 239 mm |
| Greutate | 2,55 kg |
| Carcasă / rotor | polipropilenă ranforsată / plastic |
| Clasă de protecție | IPX4 (complet), IP44 (cutie de borne) |
| Temperatură aer transportat / ambiant | max. 60 °C / max. 60 °C |

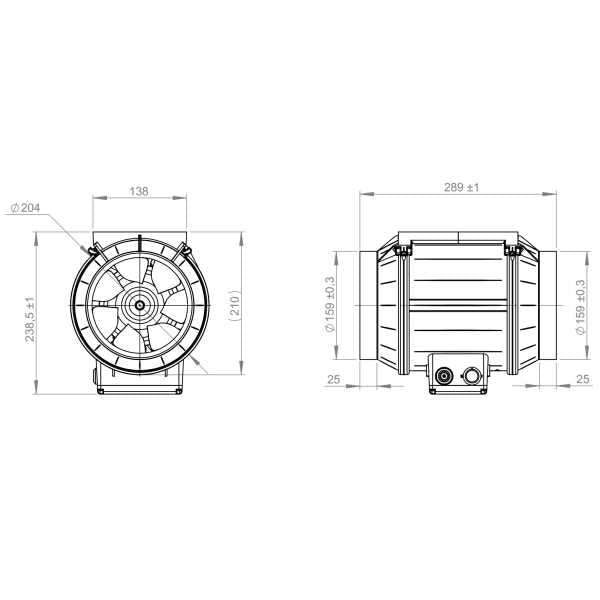

Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj

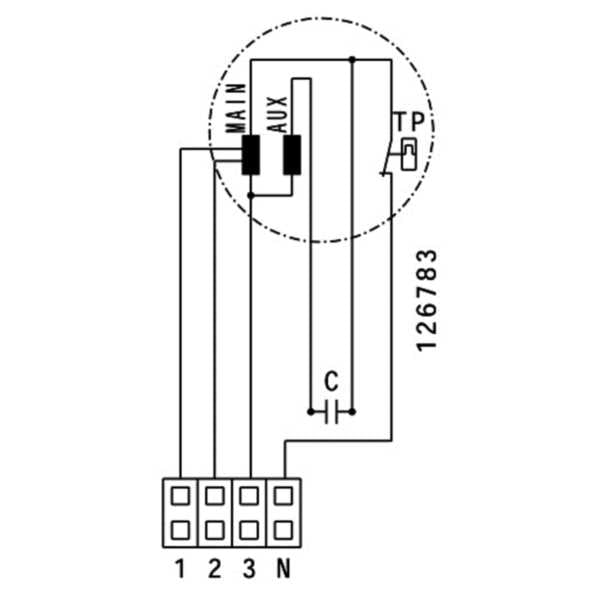

Se montează în linie, între două tronsoane de tubulatură DN160 (spațiu necesar 289 x 210 x 239 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 0,29 A, siguranță recomandată 6 A. Turația se comută în 3 trepte.
Întrebări frecvente despre Ruck EM 160L E2M 01
Ce debit de aer asigură Ruck EM 160L E2M 01?
Asigură un debit maxim de 615 m³/h și o presiune statică maximă de 240 Pa. Cele două valori nu se obțin simultan. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN160, adică diametru nominal de 160 mm, între două tronsoane de conductă. Spațiul necesar este de 289 x 210 x 239 mm.
Care este diferența dintre un ventilator diagonal și unul radial?
Ventilatorul diagonal, cum este EM 160L E2M 01, oferă debit mare într-un corp compact și se potrivește rețelelor cu pierderi de presiune moderate. Ventilatorul radial, precum seria Ruck RS, este indicat când rețeaua are rezistență mai mare și este nevoie de presiune mai ridicată.
Cum se reglează turația?
EM 160L E2M 01 are motor AC monofazat cu 3 trepte de turație, care se comută cu comutatoarele originale Ruck. Spune-ne ce comandă dorești și îți pregătim oferta cu varianta compatibilă.
Ce protecție IP are și ce temperatură suportă?
IPX4 înseamnă că echipamentul complet este protejat la stropire cu apă din orice direcție; cutia de borne are IP44. Nu este destinat scufundării sau jeturilor puternice de apă. Aerul transportat poate avea până la 60 °C, iar mediul ambiant până la 60 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?

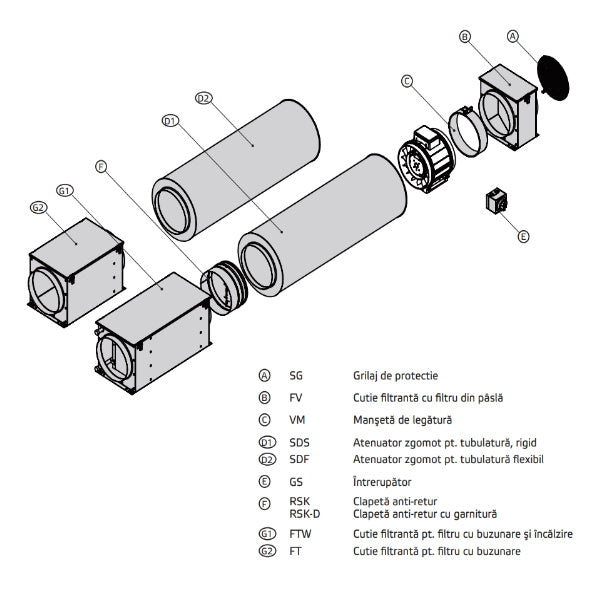

Recomandăm manșete de legătură Ruck; opțional sunt disponibile clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitatea este de 2–3 zile lucrătoare, iar la cerere trimitem în limba română desenul cotat, fișa tehnică, declarația CE și manualul.
