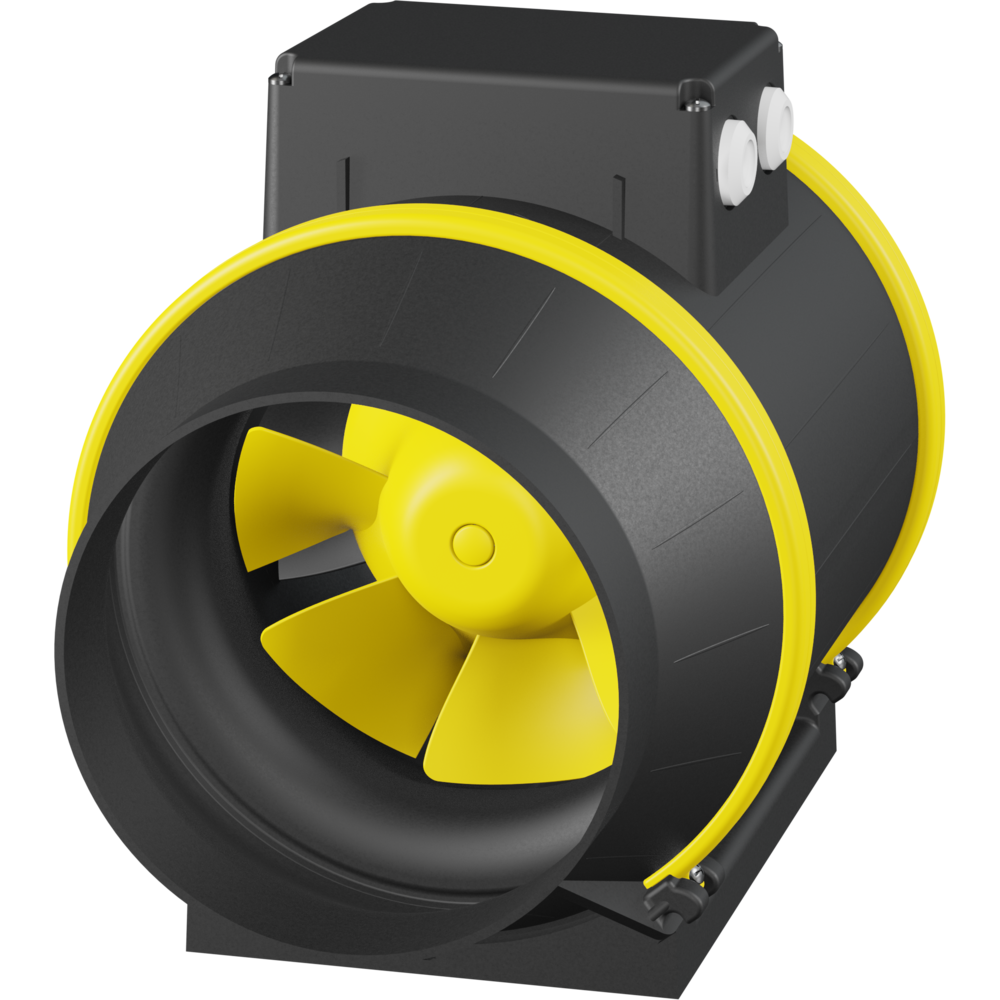

Ventilator de tubulatură Ruck ETAMASTER EM 200 EC 01, DN200
Pe scurt: Ruck EM 200 EC 01 (cod producător 130561) este un ventilator diagonal de tubulatură pentru conducte circulare DN200, cu motor EC și reglaj continuu al turației. Oferă până la 1.320 m³/h și 450 Pa, la un consum maxim de 116 W, într-un corp de 325 x 252 x 280 mm și 3,31 kg. Se folosește pentru ventilație și evacuare de aer în rețele de tubulatură DN200, pentru aer transportat până la 45 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
EM 200 EC 01 este un ventilator diagonal de mare eficiență din seria ETAMASTER, pentru montaj în tubulatură circulară DN200. Are motor EC și debitează până la 1.320 m³/h; presiunea statică maximă este de 450 Pa.
Alegerea punctului de funcționare: debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan. Pentru dimensionare, consultați curba de performanță a modelului.
| Debit maxim | Presiune statică maximă | Alimentare | Racord | Protecție |
|---|---|---|---|---|
| 1.320 m³/h | 450 Pa | 230 V, 1~, 50 Hz | DN200 | IPX4 |
Caracteristici principale
- Ventilator diagonal de mare eficiență: aerodinamică optimizată CFD, debit mare într-un corp de doar 325 x 252 x 280 mm.
- Carcasă din polipropilenă ranforsată: rezistentă la impact și ușoară (3,31 kg).
- Motor EC, reglaj continuu: Motorul EC permite reglajul continuu al turației.
- Funcționare la 45 °C: temperatura maximă a mediului transportat, în funcționare continuă.
- Protecție IPX4 pentru echipamentul complet, IP44 la cutia de borne.
Specificații Tehnice și Materiale
- Serie: ETAMASTER, ventilator diagonal de tubulatură.
- Carcasă: polipropilenă ranforsată. Rotor: plastic.
- Motor: EC, 230 V, 1~, 50 Hz, clasă de izolație F.
- Racord tubulatură: DN200.
- Dimensiuni de gabarit: lungime 325 mm, lățime 252 mm, înălțime 280 mm.
- Greutate: 3,31 kg.
- Clasă de protecție: IPX4 (complet), IP44 (cutie de borne).
- Temperaturi: mediu transportat maximum 45 °C, mediu ambiant maximum 45 °C.

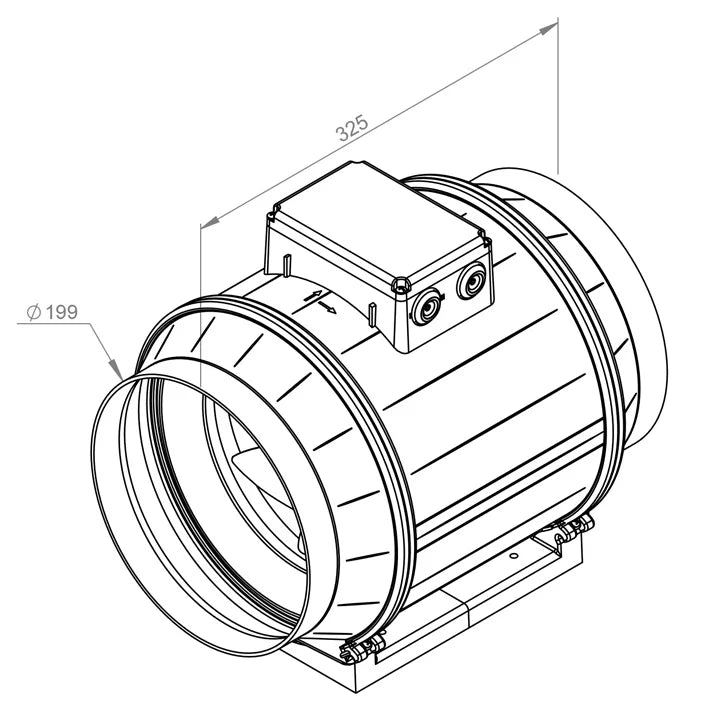

Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Ghid de performanță
Valorile maxime declarate de producător la 50 Hz. Curbele complete de funcționare se trimit la cerere.
| Parametru | Valoare |
|---|---|
| Debit maxim | 1.320 m³/h |
| Presiune statică maximă | 450 Pa |
| Turație maximă | 3.180 rpm |
| Eficiență ventilator maximă | 53,4 % |
| Consum maxim de putere | 116 W |
| Curent nominal motor | 0,93 A |
| Curent maxim | 0,97 A |
Ghid de Instalare și Montaj
EM 200 EC 01 se montează în linie, în tubulatură circulară DN200:
- Montaj în tubulatură: între două tronsoane de tubulatură DN200; spațiul necesar este de 325 x 252 x 280 mm.
- Etanșare și zgomot: recomandăm manșete de legătură Ruck, pentru etanșare și decuplare fonică.
- Racordare electrică: 230 V, 1~, 50 Hz; curent maxim 0,97 A, siguranță recomandată 6 A.
- Reglaj: Motorul EC permite reglajul continuu al turației.
Accesorii Opționale Disponibile
- Manșete de legătură, clapete antiretur și grile de protecție pentru racord DN200.
- Cutii filtrante și atenuatoare fonice pentru filtrare și reducerea zgomotului în tubulatură.
- Comenzi electrice: întrerupătoare, comutatoare și regulatoare de turație originale Ruck.
Spune-ne ce accesorii ai nevoie și îți pregătim oferta completă.
Ghid pentru Lansarea Comenzii
Pentru a comanda corect, specifică următoarele:
- Model: ETAMASTER EM 200 EC 01 (cod producător 130561).
- Racord: DN200.
- Accesorii dedicate: manșetă / clapetă antiretur / filtru / atenuator / comandă electrică / fără accesorii.
- Disponibilitate: 2–3 zile lucrătoare.
- Documente: desen cotat, fișă tehnică, declarație de conformitate CE și manual, la cerere, în limba română.
Întrebări frecvente despre Ruck EM 200 EC 01
Ce debit de aer asigură Ruck EM 200 EC 01?
Ruck EM 200 EC 01 asigură un debit maxim de 1.320 m³/h și o presiune statică maximă de 450 Pa. Cele două valori nu se obțin simultan: cu cât rețeaua are pierderi de presiune mai mari, cu atât debitul real scade față de maxim. Pentru dimensionare corectă se folosește curba de performanță, pe care o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN200, adică diametru nominal de 200 mm, între două tronsoane de conductă. Spațiul necesar este de 325 x 252 x 280 mm.
Care este diferența dintre un ventilator diagonal și unul radial?
Ventilatorul diagonal, cum este EM 200 EC 01, oferă debit mare într-un corp compact și este potrivit pentru rețele cu pierderi de presiune moderate. Ventilatorul radial, precum seria Ruck RS, este indicat când rețeaua are rezistență mai mare și este nevoie de presiune mai ridicată.
Ce avantaje are motorul EC față de motorul AC?
Motorul EC (cu comutație electronică) permite reglajul continuu al turației, deci debitul se poate ajusta fin la nevoia reală. La EM 200 EC 01, consumul maxim este de 116 W pentru un debit de până la 1.320 m³/h, iar eficiența maximă a ventilatorului este de 53,4 %.
Ce înseamnă clasa de protecție IPX4?
IPX4 înseamnă că echipamentul complet este protejat la stropire cu apă din orice direcție. Cutia de borne are protecție IP44. Ventilatorul nu este destinat scufundării sau jeturilor puternice de apă.
Ce temperatură a aerului suportă?
Temperatura maximă a aerului transportat este de 45 °C, în funcționare continuă, iar temperatura maximă a mediului ambiant este tot de 45 °C.
Ce accesorii îmi trebuie pentru montaj?
Pentru o instalare corectă recomandăm manșete de legătură Ruck, care asigură etanșarea și decuplarea fonică. Opțional sunt disponibile clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Spune-ne ce ai nevoie și îți pregătim oferta completă.
Cât durează livrarea și ce documente primesc?
Disponibilitatea este de 2–3 zile lucrătoare. La cerere trimitem în limba română desenul cotat, fișa tehnică, declarația de conformitate CE și manualul.
