Ventilator de tubulatură Ruck RS 100 EC K 01, DN100
Pe scurt: Ruck RS 100 EC K 01 (cod producător 154597) este un ventilator radial compact de tubulatură pentru conducte circulare DN100, cu motor EC și reglaj continuu al turației. Oferă până la 335 m³/h și 720 Pa, la un consum maxim de 103 W, într-un corp de 209 x 245 x 287 mm și 2,66 kg. Este potrivit pentru rețele de tubulatură cu pierderi de presiune ridicate și poate transporta aer până la 50 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
RS 100 EC K 01 este un ventilator radial compact din seria RS, pentru tubulatură circulară DN100. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din tablă de oțel, construcție robustă (2,66 kg).
- Motor EC cu reglaj continuu al turației.
- Protecție IPX4 la echipamentul complet, IP44 la cutia de borne; funcționare la 50 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 335 m³/h |
| Presiune statică maximă | 720 Pa |
| Punct nominal la 50 Hz | 154,8 m³/h la 393 Pa |
| Turație maximă | 3.940 rpm |
| Eficiență ventilator maximă | 26,2 % |
| Consum maxim | 103 W |
| Curent nominal / maxim | 0,89 A / 0,9 A |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord tubulatură | DN100 |
| Dimensiuni (L x l x H) | 209 x 245 x 287 mm |
| Greutate | 2,66 kg |
| Carcasă / rotor | tablă de oțel / plastic |
| Clasă de protecție | IPX4 (complet), IP44 (cutie de borne) |
| Temperatură aer transportat / ambiant | max. 50 °C / max. 50 °C |

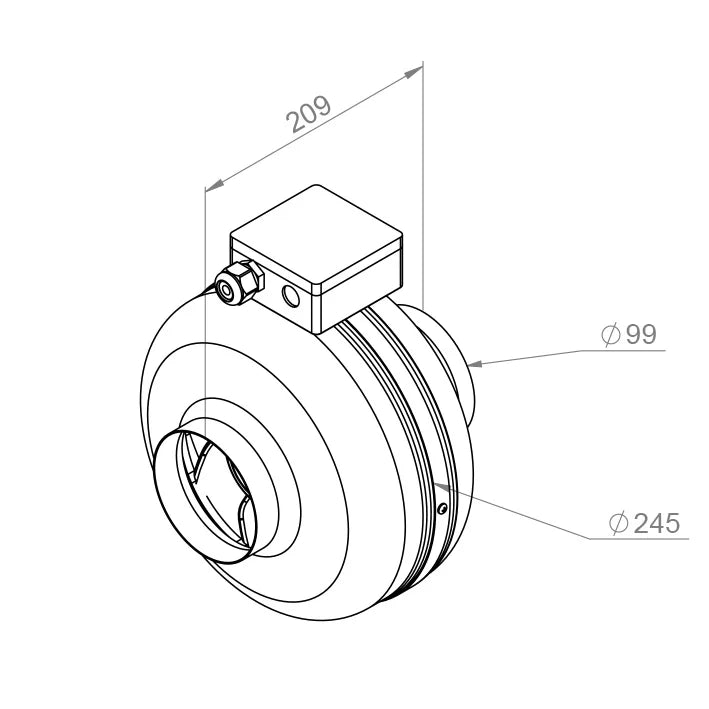

Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj
Se montează în linie, între două tronsoane de tubulatură DN100 (spațiu necesar 209 x 245 x 287 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 0,9 A, siguranță recomandată 6 A. Turația se reglează continuu (motor EC).
Întrebări frecvente despre Ruck RS 100 EC K 01
Ce debit de aer asigură Ruck RS 100 EC K 01?
Asigură un debit maxim de 335 m³/h și o presiune statică maximă de 720 Pa. Cele două valori nu se obțin simultan; producătorul declară ca punct nominal 154,8 m³/h la 393 Pa, la 50 Hz. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN100, adică diametru nominal de 100 mm, între două tronsoane de conductă. Spațiul necesar este de 209 x 245 x 287 mm.
Când aleg un ventilator radial în loc de unul diagonal?
Ventilatorul radial, cum este RS 100 EC K 01, este indicat când rețeaua de tubulatură are pierderi de presiune mari (trasee lungi, coturi, filtre, atenuatoare), pentru că lucrează la presiuni de până la 720 Pa. Ventilatorul diagonal, precum seria Ruck ETAMASTER, oferă debit mare într-un corp compact în rețele cu rezistență mai mică.
Ce avantaje are motorul EC față de motorul AC?
Motorul EC (cu comutație electronică) permite reglajul continuu al turației, deci debitul se poate ajusta fin la nevoia reală. La RS 100 EC K 01, consumul maxim este de 103 W pentru un debit de până la 335 m³/h, iar eficiența maximă a ventilatorului este de 26,2 %.
Ce protecție IP are și ce temperatură suportă?
IPX4 înseamnă că echipamentul complet este protejat la stropire cu apă din orice direcție; cutia de borne are IP44. Nu este destinat scufundării sau jeturilor puternice de apă. Aerul transportat poate avea până la 50 °C, iar mediul ambiant până la 50 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?
Recomandăm manșete de legătură Ruck; opțional: clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitate 2–3 zile lucrătoare; la cerere trimitem în română desenul cotat, fișa tehnică, declarația CE și manualul.
