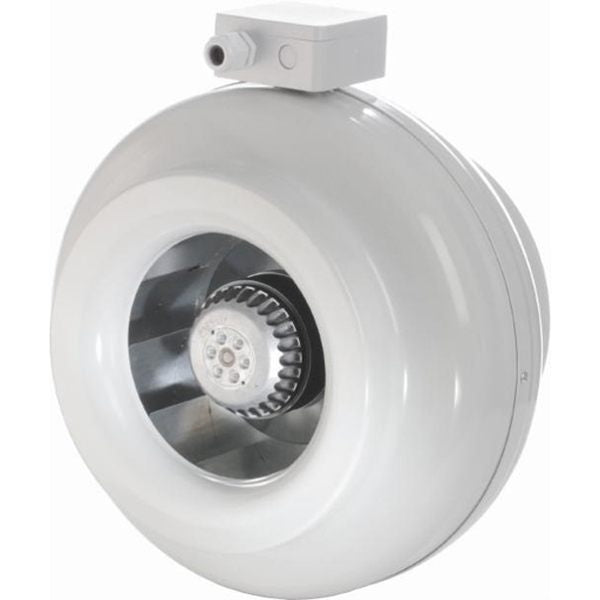

Ventilator de tubulatură Ruck RS 100L, DN100
Pe scurt: Ruck RS 100L (cod producător 104189) este un ventilator radial compact de tubulatură pentru conducte circulare DN100, cu motor AC monofazat și turație reglabilă continuu. Oferă până la 260 m³/h și 360 Pa, la un consum maxim de 67 W, într-un corp de 209 x 245 x 287 mm și 2,55 kg. Este potrivit pentru rețele de tubulatură cu pierderi de presiune ridicate și poate transporta aer până la 60 °C. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
RS 100L este un ventilator radial compact din seria RS, pentru tubulatură circulară DN100. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din tablă de oțel, construcție robustă (2,55 kg).
- Motor AC monofazat cu turație controlabilă continuu, cu regulatoarele de turație originale Ruck.
- Protecție IPX4 la echipamentul complet, IP44 la cutia de borne; funcționare la 60 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 260 m³/h |
| Presiune statică maximă | 360 Pa |
| Turație maximă | 2.810 rpm |
| Eficiență ventilator maximă | 11,2 % |
| Consum maxim | 67 W |
| Curent nominal / maxim | 0,29 A / 0,3 A |
| Alimentare | 230 V, 1~, 50 Hz |
| Racord tubulatură | DN100 |
| Dimensiuni (L x l x H) | 209 x 245 x 287 mm |
| Greutate | 2,55 kg |
| Carcasă / rotor | tablă de oțel / plastic |
| Clasă de protecție | IPX4 (complet), IP44 (cutie de borne) |
| Temperatură aer transportat / ambiant | max. 60 °C / max. 60 °C |
Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj

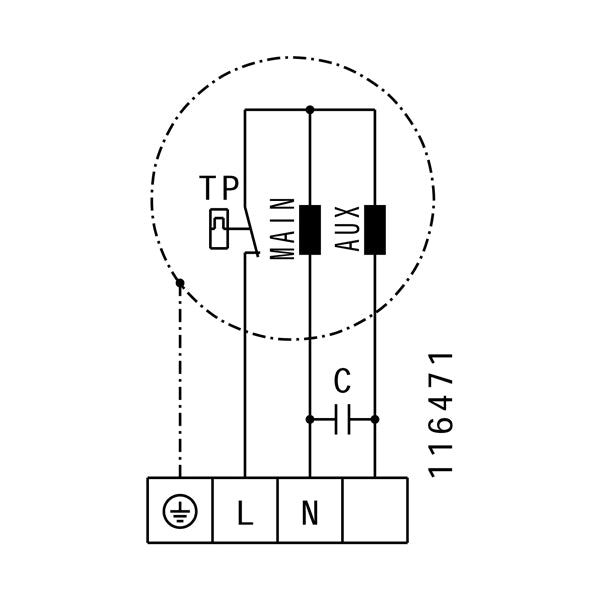

Se montează în linie, între două tronsoane de tubulatură DN100 (spațiu necesar 209 x 245 x 287 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 0,3 A, siguranță recomandată 6 A. Turația se reglează continuu cu regulatoarele de turație originale Ruck.
Întrebări frecvente despre Ruck RS 100L
Ce debit de aer asigură Ruck RS 100L?
Asigură un debit maxim de 260 m³/h și o presiune statică maximă de 360 Pa. Cele două valori nu se obțin simultan. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN100, adică diametru nominal de 100 mm, între două tronsoane de conductă. Spațiul necesar este de 209 x 245 x 287 mm.
Când aleg un ventilator radial în loc de unul diagonal?
Ventilatorul radial, cum este RS 100L, este indicat când rețeaua de tubulatură are pierderi de presiune mari (trasee lungi, coturi, filtre, atenuatoare), pentru că lucrează la presiuni de până la 360 Pa. Ventilatorul diagonal, precum seria Ruck ETAMASTER, oferă debit mare într-un corp compact în rețele cu rezistență mai mică.
Cum se reglează turația la RS 100L?
RS 100L are motor AC monofazat cu turație controlabilă continuu. Reglajul se face cu regulatoarele de turație originale Ruck. Spune-ne ce comandă dorești și îți pregătim oferta cu varianta compatibilă.
Ce protecție IP are și ce temperatură suportă?
IPX4 înseamnă că echipamentul complet este protejat la stropire cu apă din orice direcție; cutia de borne are IP44. Nu este destinat scufundării sau jeturilor puternice de apă. Aerul transportat poate avea până la 60 °C, iar mediul ambiant până la 60 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?
Recomandăm manșete de legătură Ruck; opțional: clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitate 2–3 zile lucrătoare; la cerere trimitem în română desenul cotat, fișa tehnică, declarația CE și manualul.
