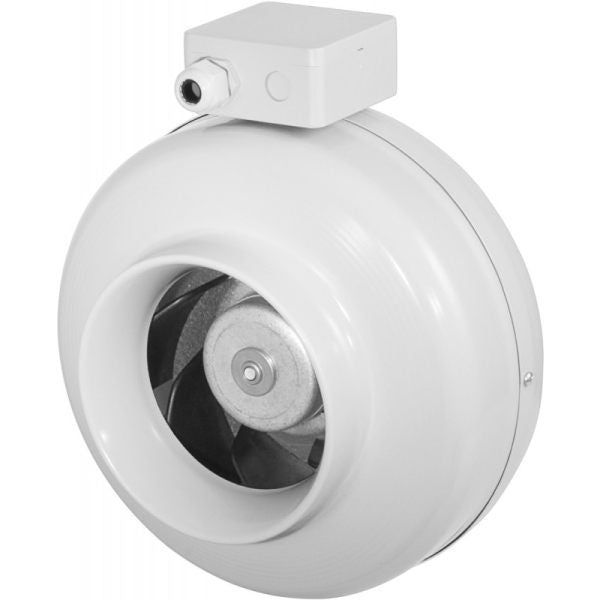

Ventilator radial de tubulatură Ruck RS 315 10, DN315
Pe scurt: Ruck RS 315 10 (cod producător 136400) este un ventilator radial compact de tubulatură pentru conducte circulare DN315, cu motor AC monofazat și turație reglabilă continuu. Oferă până la 1.170 m³/h și 580 Pa, la un consum maxim de 162 W, într-un corp de 253 x 402 x 444 mm și 5,7 kg. Este potrivit pentru rețele de tubulatură cu pierderi de presiune ridicate și poate transporta aer până la 70 °C, în funcționare continuă. Disponibil în 2–3 zile lucrătoare, cu documentație tehnică în limba română la cerere.
RS 315 10 este un ventilator radial compact din seria RS, pentru tubulatură circulară DN315. Debitul maxim și presiunea statică maximă sunt valori distincte, nu un punct de funcționare simultan; pentru dimensionare consultați curba de performanță a modelului.
Caracteristici principale
- Carcasă din tablă de oțel, vopsită electrostatic RAL 7035 (gri deschis), 5,7 kg; rotor cu palete curbate înapoi, din plastic.
- Motor AC monofazat cu turație controlabilă continuu, cu contact de protecție termică integrat.
- Protecție IPX4 la carcasă, IP33 la motor; funcționare continuă la 70 °C.
Date tehnice
| Parametru | Valoare |
|---|---|
| Debit maxim | 1.170 m³/h |
| Presiune statică maximă | 580 Pa |
| Punct nominal la 50 Hz | 968,4 m³/h la 175 Pa |
| Turație maximă | 2.890 rpm |
| Eficiență ventilator maximă | 42,5 % |
| Consum maxim | 162 W |
| Curent nominal / maxim | 0,7 A / 0,89 A |

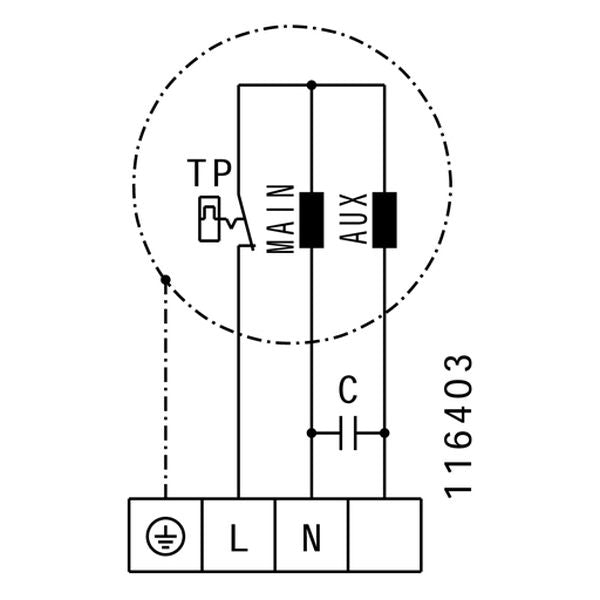

| Alimentare | 230 V, 1~, 50 Hz; condensator 5 µF / 400 V |
| Racord tubulatură | DN315 |
| Dimensiuni (L x l x H) | 253 x 402 x 444 mm |
| Greutate | 5,7 kg |
| Carcasă / rotor | tablă de oțel RAL 7035 / plastic |
| Clasă de protecție | IPX4 (carcasă), IP33 (motor) |
| Temperatură aer transportat / ambiant | max. 70 °C / -25 °C ... +70 °C |
Schiță de gabarit cu dimensiunile declarate de producător (nu este la scară). Desenul cotat original se trimite la cerere.
Instalare și montaj
Se montează în linie, între două tronsoane de tubulatură DN315 (spațiu necesar 253 x 402 x 444 mm), cu manșete de legătură Ruck pentru etanșare și decuplare fonică. Alimentare 230 V, 1~, 50 Hz, curent maxim 0,89 A, siguranță recomandată 6 A. Turația se reglează continuu cu regulatoarele de turație originale Ruck.
Întrebări frecvente despre Ruck RS 315 10
Ce debit de aer asigură Ruck RS 315 10?
Asigură un debit maxim de 1.170 m³/h și o presiune statică maximă de 580 Pa. Cele două valori nu se obțin simultan; producătorul declară ca punct nominal 968,4 m³/h la 175 Pa, la 50 Hz. Curba completă de performanță o trimitem la cerere.
La ce diametru de tubulatură se montează?
Se montează în tubulatură circulară DN315, adică diametru nominal de 315 mm, între două tronsoane de conductă. Spațiul necesar este de 253 x 402 x 444 mm.
Când aleg un ventilator radial în loc de unul diagonal?
Ventilatorul radial, cum este RS 315 10, este indicat când rețeaua de tubulatură are pierderi de presiune mari (trasee lungi, coturi, filtre, atenuatoare), pentru că lucrează la presiuni de până la 580 Pa. Ventilatorul diagonal, precum seria Ruck ETAMASTER, oferă debit mare într-un corp compact în rețele cu rezistență mai mică.
Cum se reglează turația la RS 315 10?
RS 315 10 are motor AC monofazat cu turație controlabilă continuu. Reglajul se face cu regulatoarele de turație originale Ruck. Spune-ne ce comandă dorești și îți pregătim oferta cu varianta compatibilă.
Ce protecție IP are și ce temperatură suportă?
Carcasa are protecție IPX4, adică este protejată la stropire cu apă din orice direcție, iar motorul are IP33. Nu este destinat scufundării sau jeturilor puternice de apă. Aerul transportat poate avea până la 70 °C, în funcționare continuă, iar mediul ambiant între -25 °C și +70 °C.
Ce accesorii îmi trebuie, cât durează livrarea și ce documente primesc?
Recomandăm manșete de legătură Ruck; opțional: clapete antiretur, grile de protecție, cutii filtrante, atenuatoare fonice și comenzi electrice originale Ruck. Disponibilitate 2–3 zile lucrătoare; la cerere trimitem în română desenul cotat, fișa tehnică, declarația CE și manualul.
